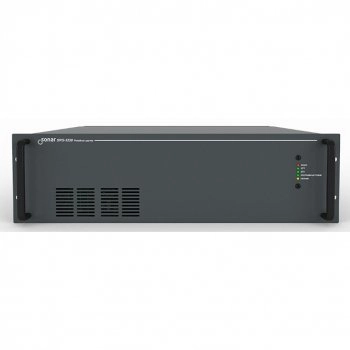

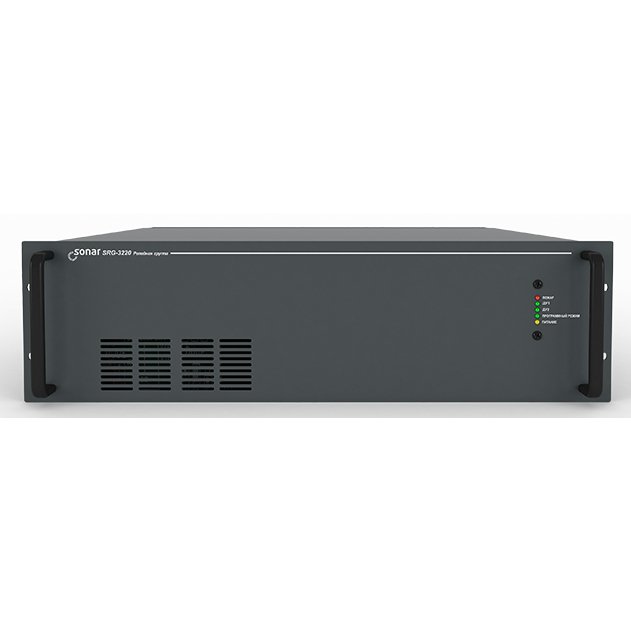

SRG-3220 (10A) Блок реле на 20 зон трансляции

Блок реле на 20 зон трансляции, до 100Вт (100В) на канал, подключение к селекторам SES-1120 и SSS-1120.

Назначение: электронное устройство для работы в составе системы оповещения и управления эвакуацией  SONAR в зданиях и сооружениях и является составной частью комплекса технических средств противопожарной защиты.
Группа релейная предназначена для распределения усиленных аудио сигналов по зонам оповещения СОУЭ.

Основные особенности SRG-3220 (10A):

• Многофункциональный блок реле на 20 каналов выходов усилителей и зон трансляции.
• Производится в металлическом корпусе в форм-факторе 19 RACK высотой 3U.
• Имеет универсальное крепление для установки к раме 19`` стойки.

Основные функции:

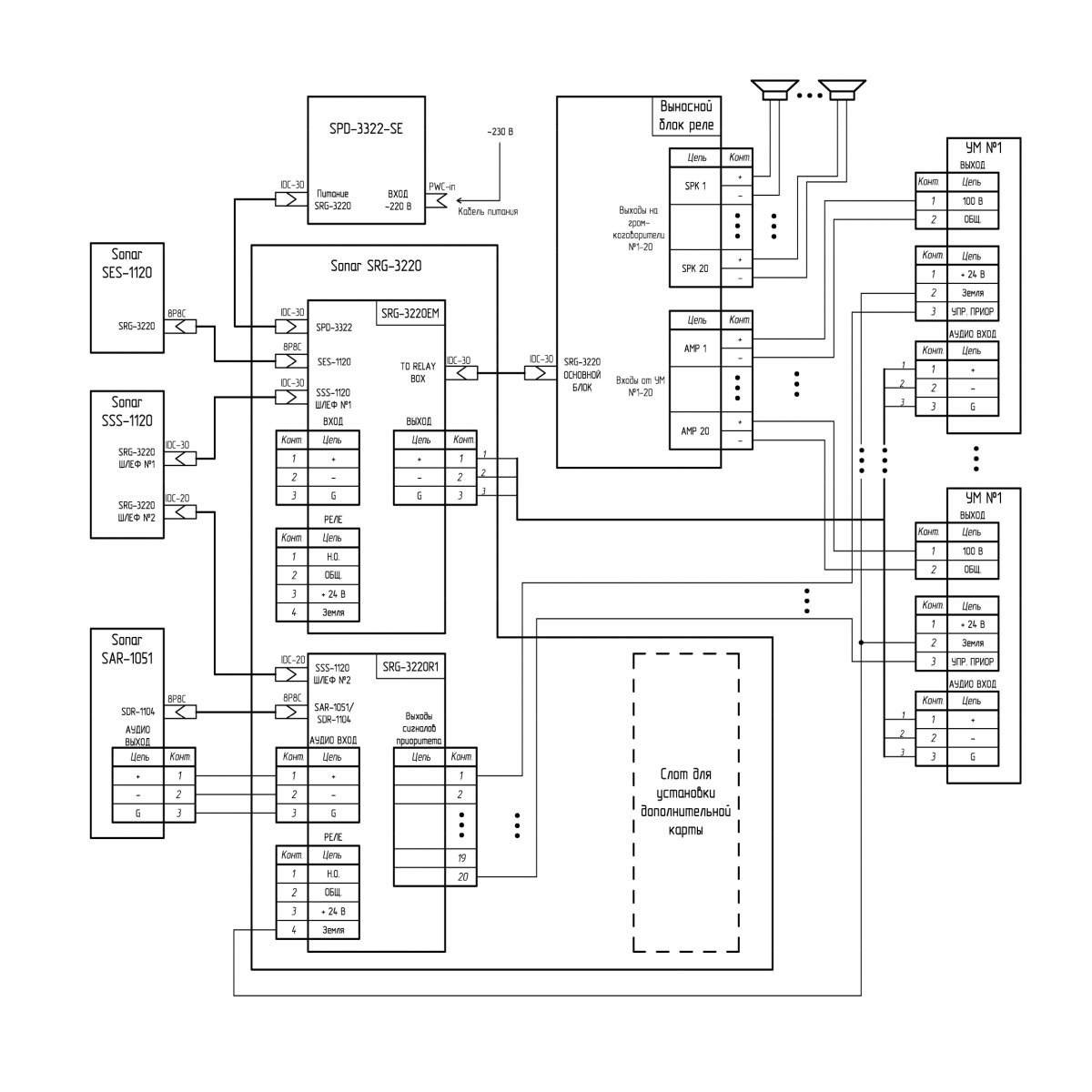

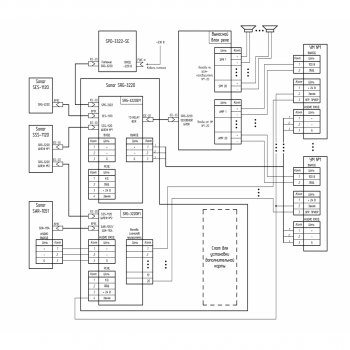

• Коммутацию аудио сигналов линейного уровня на усилители мощности по сигналам управления от:
  • аварийных селекторов Sonar SES-1120, Sonar SES-1120-SE, подключаемых к карте SRG-3220EM релейной группы;

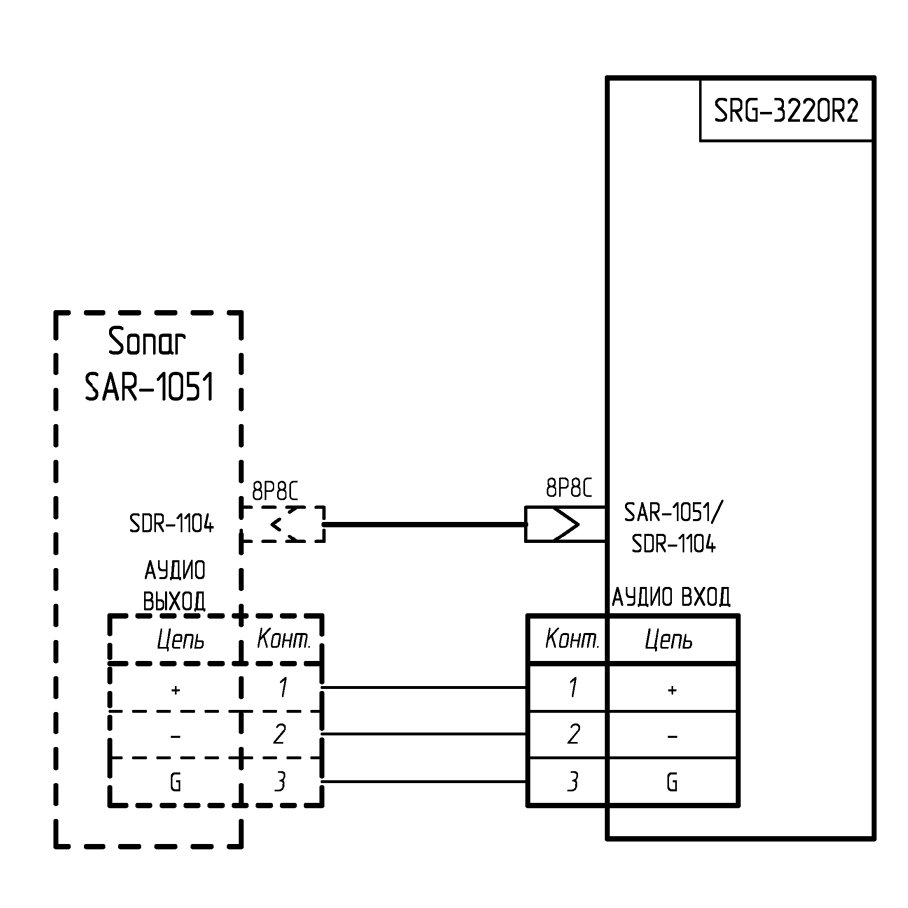

  • микрофонных консолей Sonar SAR-1051A, Sonar SAR-1051B, подключаемых к картам SRG-3220R1, SRG-3220R2 релейной группы;

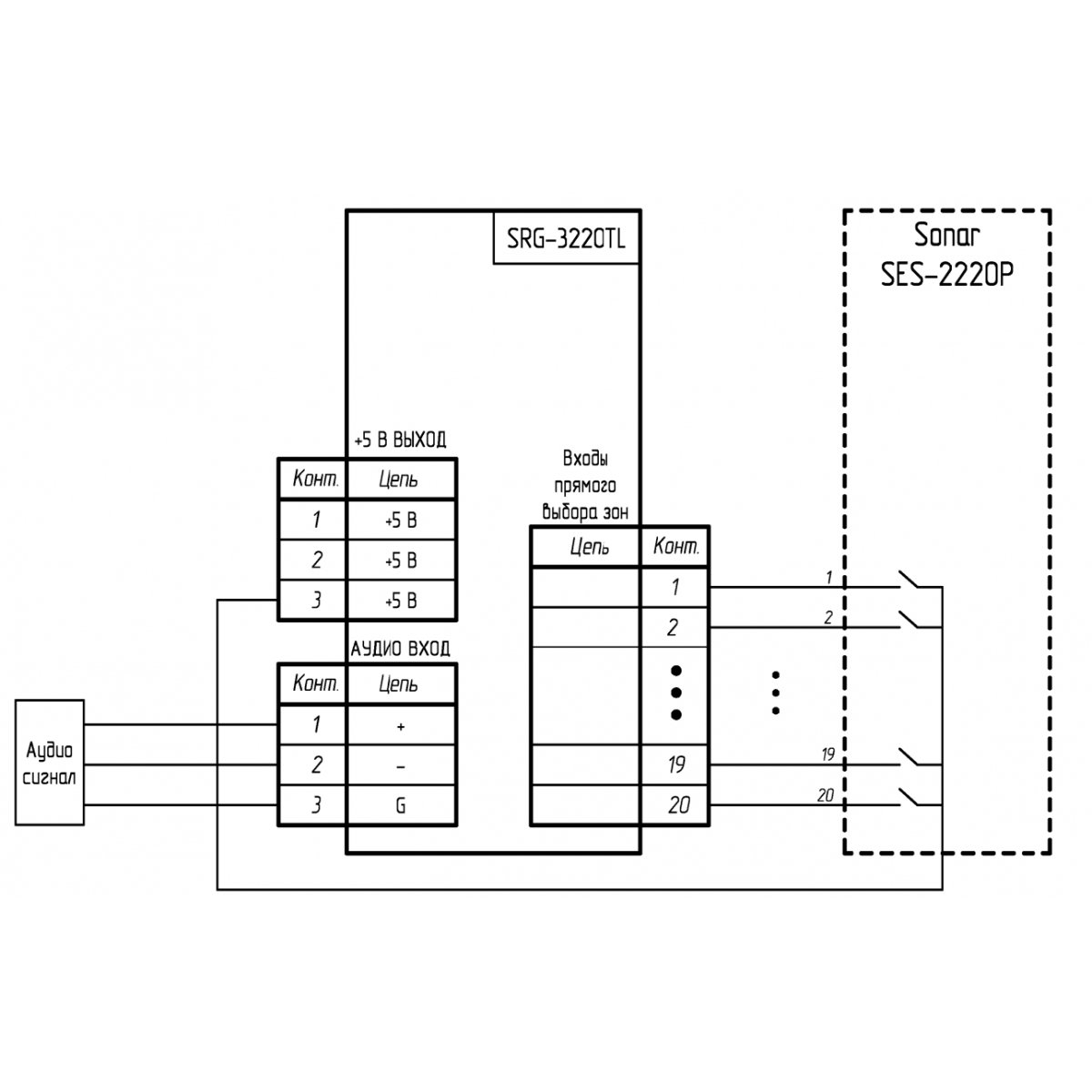

  • устройств телефонного пейджинга, подключаемых к карте SRG-3220TL релейной
  • группы;

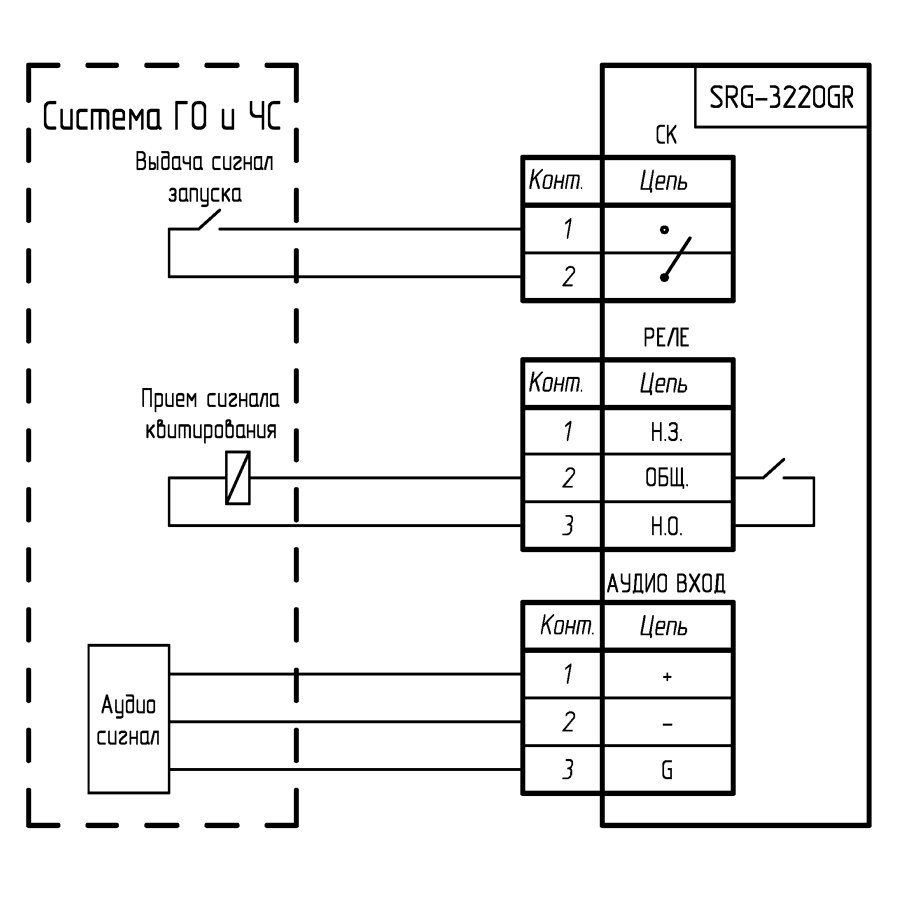

  • системы ГО и ЧС, подключаемой к карте SRG-3220GR релейной группы.
• Коммутацию усиленных аудио сигналов от усилителей мощности на соответствующие громкоговорители, в соответствии с настройками матриц релейной группы.
• Обеспечение приоритетности приема сигналов от подключаемых устройств управления.
• Замену и добавление карт для подключения устройств управления за счет модульной конструкции.

Технические характеристики:

• Rack внутр.: Нет
• Тип изделия: Стоечное
• Число подключаемых акустических линий: 20
• Тип подключения акустических линий: Двухпроводной
• Максимально коммутируемый ток выходных контактов, А: 10
• Напряжение питания, В: 24DC
• Потребляемая мощность от 220 В, Вт: 11.5
• Габаритные размеры, мм: 483х133х350
• Количество линий оповещения: 20
• Масса, кг: 7.5
• Количество юнитов, U: 3
