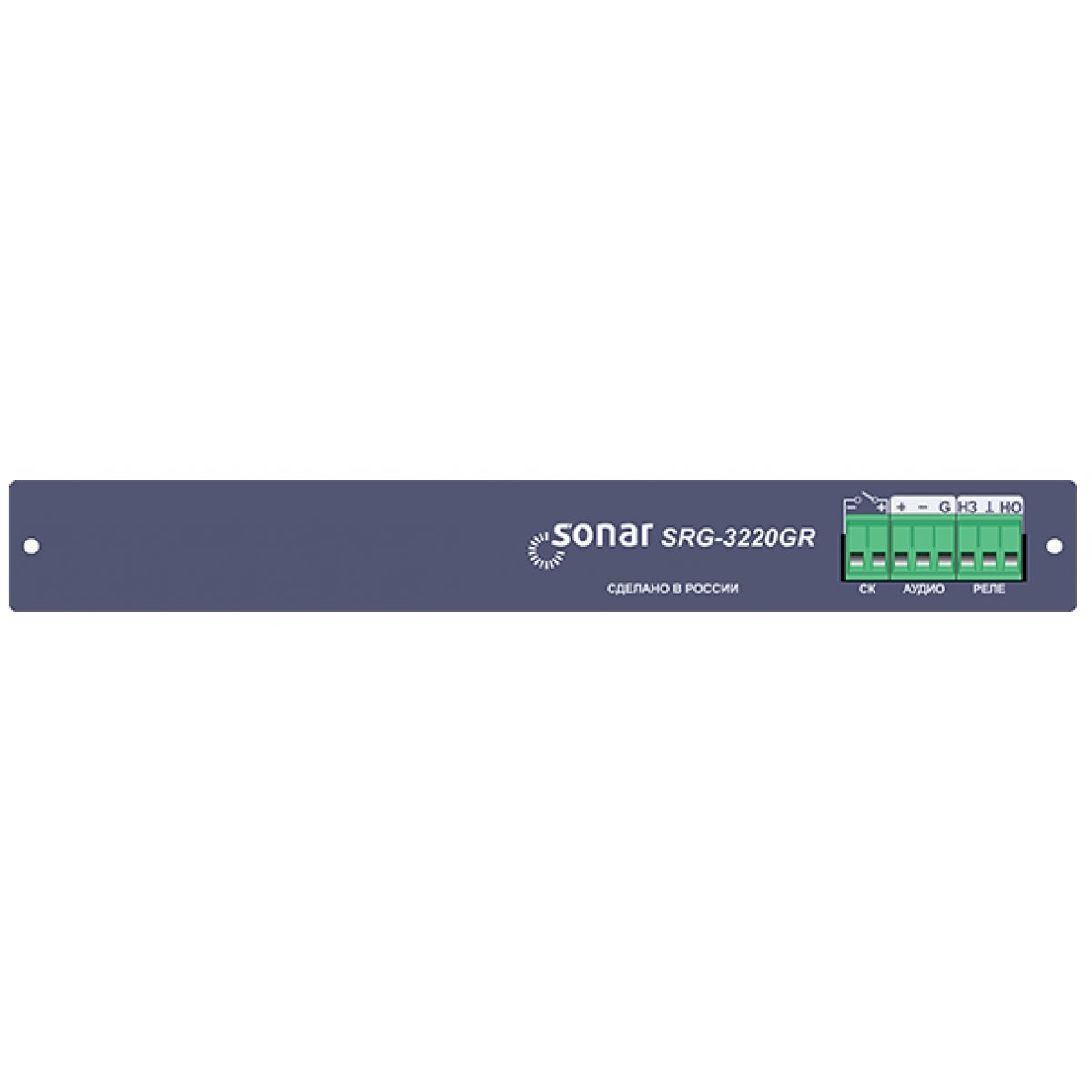

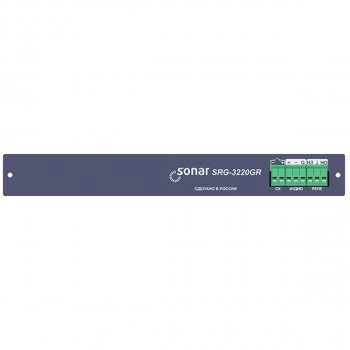

SRG-3220GR Карта сопряжения

Карта сопряжения с ГО и ЧС для SRG-3220

Назначение: плата расширения представляет собой электронное устройство, для работы в составе системы оповещения и управления эвакуацией  в зданиях и сооружениях и является составной частью комплекса технических средств противопожарной защиты.

Основные особенности SRG-3220GR:

• Плата GR является блоком дополнительного функционала, не имеет собственного корпуса
• и устанавливается в соответствующие ячейки блока реле Sonar SRG-3220 и его модификаций.
• Плата GR осуществляет:
• Приём управляющего сигнала на контакт активации зон;
• Приём аудио сигнала по симметричному подключению;
• Включение реле при срабатывании контактов активации зон

Технические характеристики:

• Питание - 24 (+10/-15%) В
• Питание Платы GR осуществляется от блока реле Sonar SRG-3220 и его модификаций.
• Разъёмы для подключения:
  •    Вход для сухого контакта.
    • Сопротивление контакта - 500 Ом
    • Максимальный ток контакта - 0,03 А
• Вход для аудиосигнала.
  • Параметры аудиовхода:
    • Уровень сигнала: 0дБ (0,775В);
    • Тип сигнала: симметричный;
    • Входное сопротивление: 60 кОм.
  • 3-х контактный выход реле, с двумя положениями:
    • нормально замкнутый - не более 100 Ом;
    • нормально разомкнутый - не менее 20 кОм реле срабатывает при замыкании сухого контакта.
• Габаритные размеры, мм - 243 х 300 х 30;
• Масса, кг - 0,3.
• Плата GR может эксплуатироваться при температуре окружающей среды от 0 до плюс 40 °С и относительной влажности воздуха до 93 %.
