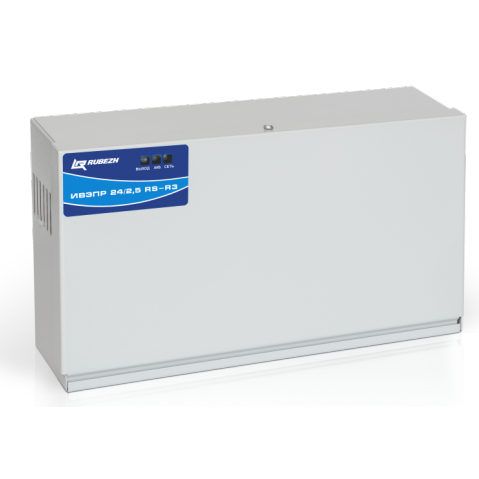

ИВЭПР 24/2,5 RS-R3 2х17 БР прот. R3 (227712) Источник вторичного электропитания резервированный адресный

Источник вторичного электропитания резервированный адресный. Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 17 А/ч. Источник обеспечивает: защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима; электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ. защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора, защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки. Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.

Назначение: предназначен для бесперебойного электропитания устройств адресной системы ОПС «Рубеж» с напряжением питания 24 В постоянного тока.

Основные особенности ИВЭПР 24/2,5 RS-R3 2х17 БР:

• Питание источника осуществляется от сети переменного тока при сетевом напряжении от 130 до 265 В и частоте от 47 до 63 Гц. Выходное напряжение в диапазоне токов нагрузки от 0 до 2,5 А:
  • при работе от сети – от 26,8 до 27,6 В;
  • при работе от АКБ – от 18,8 до 27,2 В.
• Пульсации выходного напряжения в режиме работы от сети, не более 60 мВ от пика до пика. Номинальный ток нагрузки (без учета тока заряда АКБ) – от 0 до 2,5 А. Допускается кратковременный ток нагрузки до 4 А (при работе от сети и подключенной АКБ).
• При работе от сети переменного тока источник обеспечивает автоматический заряд АКБ. Максимальный ток заряда каждой АКБ составляется от 0,25А до 0,45А. Источник не производит заряд АКБ с напряжением ниже 20,0 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации. При работе от АКБ источник обеспечивает защиту АКБ от глубокого разряда. При снижении напряжения на АКБ до величины 20,2…21,4 В источник отключает АКБ от нагрузки.

Технические характеристики:
