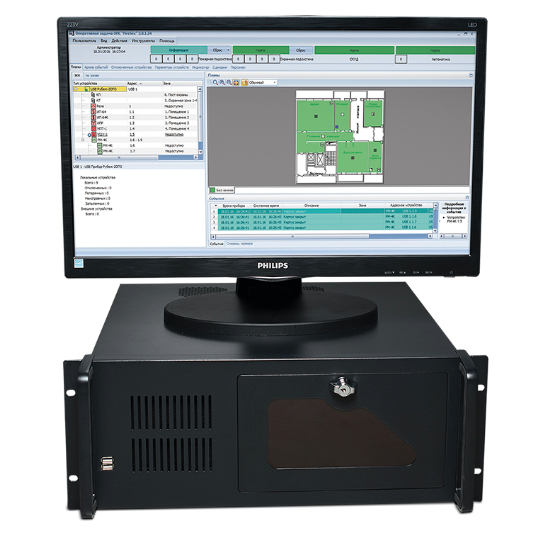

ЦПИУ Рубеж-АРМ исп. 4 (настольный 04.02.01) прот. R1 Центральный прибор индикации и управления адресный

Центральный прибор индикации и управления адресный

Основные особенности  ЦПИУ Рубеж-АРМ исп. 4 (настольный 04.02.01):

• INTEL i7 9700/16Гб DDR4/1Тб/1xGb Lan/6xUSB/4U/19"/500Вт *(* Производитель может изменять комплектацию без уведомления)
• На базе прибора имеется возможность построения интегрированной системы через компонент интеграции. Компонент интеграции позволяет создать комплекс систем безопасности любого масштаба на базе программного комплекса «Интеллект». Данная интеграция способна объединить видеонаблюдение, охранно-пожарную сигнализацию (ОПС), систему охраны периметра, систему контроля и управления доступом (СКУД), аудио контроль в согласованно работающую инфраструктуру. Установка компонента интеграции так же позволяет интегрироваться с любыми SCADA системами, передавая информацию из адресной системы Рубеж в виде тегов.
• Подключается к системе приемно-контрольных приборов Рубеж через модуль сопряжения МС-1 или МС-2. В случае если к «Рубеж-АРМ» необходимо подключить один ППКП, то подключение можно производить через USB интерфейс.

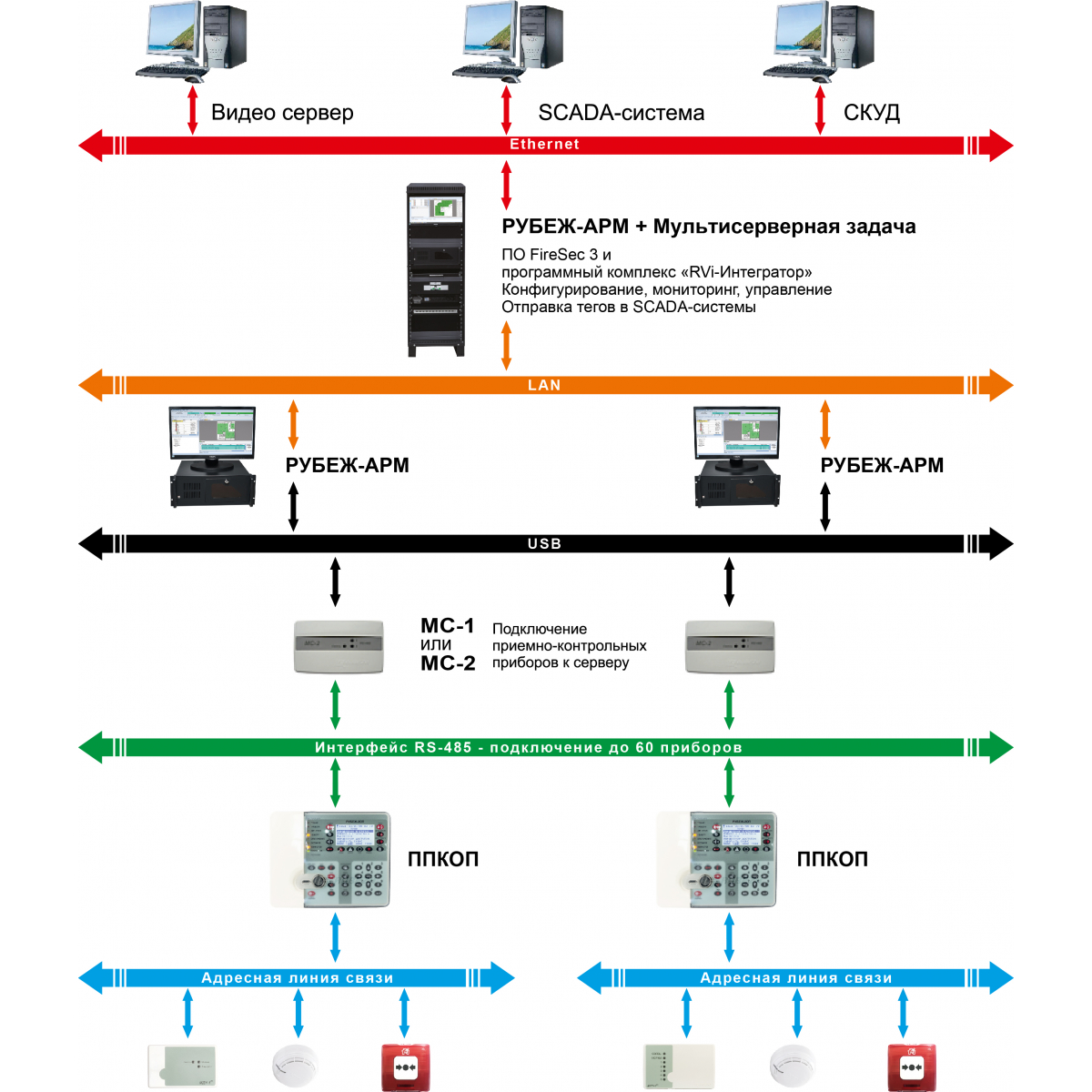

• Для решения задач создания централизованной системы комплексного управления пожарной защитой крупных объектов на основе прибора «Рубеж-АРМ» могут применяться схемы с резервированным каналом передачи информации на разные посты охраны, объединяющие до 60 адресных приемно-контрольных приборов в единую сеть.
• Для задач мониторинга и управления несколькими системами ПС Рубеж, которые находятся на разных удаленных друг от друга объектах, можно применить схему построения системы с использованием удаленного рабочего места (находящегося, например, на посту единой диспетчерской службы). Для этого на каждом объекте устанавливается компьютер с программным обеспечением «FireSec 3» и с каждого такого рабочего места информация передается на прибор , находящийся на едином диспетчерском посту. В этом случае на приборе  должно быть установлено ПО «FireSec 3 Мультисерверная задача». Ее основная функция заключается в сборе информации с удаленных рабочих мест (компьютеров) и отображении состояния системы ПС Рубеж на каждом конкретном объекте.
• При использовании «Мультисерверной задачи» в комплекте с «Рубеж-АРМ появляется возможность централизованного ручного управления автоматикой и пожаротушением систем ПС, находящихся на соответствующих удаленных объектах.

Основные функции:

• конфигурирование и настройку системы ПС на объекте;
• мониторинг ПС объекта;
• управление всеми исполнительными приборами и устройствами, входящими в состав системы ПС Рубеж.
• Прибор Рубеж-АРМ обеспечивает:
• прием извещений от приемно-контрольных приборов, приборов управления пожарных и других технических средств пожарной автоматики;
• формирование единого информационного пространства;
• контроль исправности каналов связи с взаимодействующими приборами;
• регистрацию и хранение принимаемых извещений в энергонезависимой памяти;
• отображение принимаемой информации в текстовом и символьном виде на экране ЖК монитора;
• звуковую сигнализацию аварийных и предупредительных сообщений (с применением внешнего акустического устройства);
• дистанционное включение цепей управления системами автоматического пожаротушения, дымоудаления или выносных приборов сигнализации при возникновении пожара на охраняемом объекте;
• дистанционный сброс сигналов «Внимание», «Пожар»;
• обмен данными с внешними устройствами по линиям связи Ethernet, USB;
• имеется возможность разграничения прав пользователей в доступе к функциям управления;
• настройка удаленного доступа позволяет ограничить доступ пользователей к серверу при помощи сети, полностью запретить либо разрешить доступ со всех или части сетевых компьютеров;
• возможность организации множества рабочих мест с различным функционалом по территории объекта.
• Прибор построен на базе промышленного компьютера и состоит из трех основных функционально законченных блоков:
• блок системный – в зависимости от исполнения Рубеж-АРМ имеет возможность контроля и управления от 1 до 60 приемно-контрольных приборов тм Рубеж;
• монитор – размер 21,5 дюйм;
• блок АВР – обеспечивает переключение вводов электропитания с основного на резервный, в случае необходимости.

Технические характеристики:

• Питание прибора осуществляется от резервированной сети переменного тока напряжением от 187 до 253 В частоты (50 ± 1) Гц. Потребляемая мощность не более 700 Вт;
• Суммарное количество приборов и устройств, подключаемых к одному прибору «Рубеж-АРМ» (ПК) по всем интерфейсам RS-485, не более 60. При этом соотношение количества приборов и устройств на интерфейсах RS-485 не имеет значения.
• Если одному из RS-485, подключаемых к прибору «Рубеж-АРМ» (ПК), принадлежит хотя бы один прибор ППКПУ 011249 -2-1 серии «Водолей», то количество приборов и устройств, подключаемых к данному RS-485, не должно превышать 32. При этом суммарное количество приборов и устройств, подключаемых к одному прибору «Рубеж-АРМ» (ПК) по всем интерфейсам RS-485, не более 60.
• Прибор ведет журнал событий, в котором записывается информация о типе события, его дате, времени, адресе ППКП, его шлейфа и адресе устройства на шлейфе. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны.
• Масса прибора:
  • Блок системный - не более 19 кг;
  • Монитор - не более 2,5 кг;
  • Блок АВР - не более 5 кг.
• Габаритные размеры прибора (Ш*В*Г):
  • Блок системный - не более (440*180*500) мм;
  • Монитор - не более (510*310*210) мм;
  • Блок АВР - не более (210*300*170) мм.
• Средний срок службы - не менее 10 лет.
• Средняя наработка на отказ - не менее 30000 ч.
