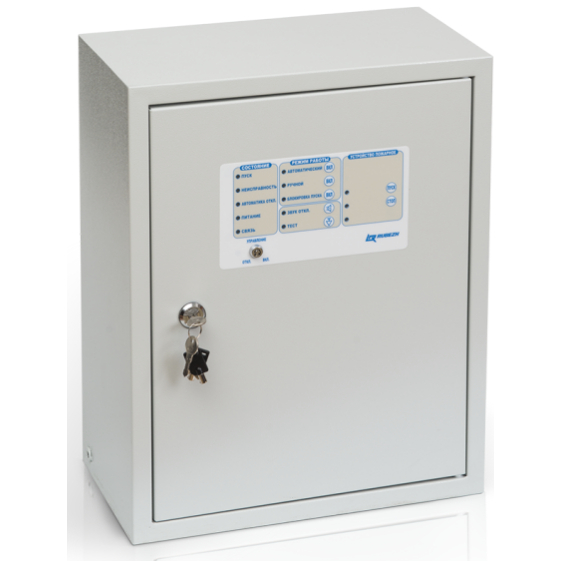

ШУЗ-11-00-R3 (IP54) Шкаф управления

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 438-523
Рубеж ШУЗ-11-00-R3 ШУЗ-11-00-R3 (IP54) изображение 2
Превью товара 1
Превью товара 2
60 888 ₽
Розничная цена

Купить по клубной цене


Наличие:
Наличие и срок поставки уточняйте у менеджеров

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв

Шкаф управления электроприводной задвижкой адресный ШУЗ прот.R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным Рубеж-2ОП прот.R3 или автономно.

Назначение: шкаф управления электроприводной задвижкой  предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным «Рубеж-2ОП» прот.R3 или автономно.

Основные особенности ШУЗ-11-00-R3 (IP54):

  • Степень защиты оболочки: IP54
  • Мощность электродвигателя,кВт: 11
  • Управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
  • Обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Обеспечивает управление электроприводом:

  • задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ);
  • задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ);
  • задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ).
  • Выбор типа управления  осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».

Шкаф управления имеет 3 режима управления:

  • «Автоматический»:
  • а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.
  • б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
  • «Ручной» – по командам кнопок управления с панели шкафа.
  • «Блокировка пуска» – когда контакторы обесточены и управление невозможно.

Основные функции:

  • контроль наличия и параметров электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы прибора;
  • контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание;
  • контроль силовой цепи питания двигателя;
  • местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.

Технические характеристики:

Рабочее напряжение сети

230 (+23/-35) В
400 (+40/–60) В

Номинальная частота

50 ±1 Гц

Мощность электродвигателя, кВт 11

Собственная потребляемая мощность от сети, не более

30 ВА

Тип системы заземления (выбирается при помощи перемычки)

TN-C/ТN-S

Степень защиты оболочки

IP54

Габаритные размеры ШУЗ прот.R3

510х410х250 мм

Вес, кг, не более

12

Рабочий диапазон температур

от 0 до плюс 55°С
