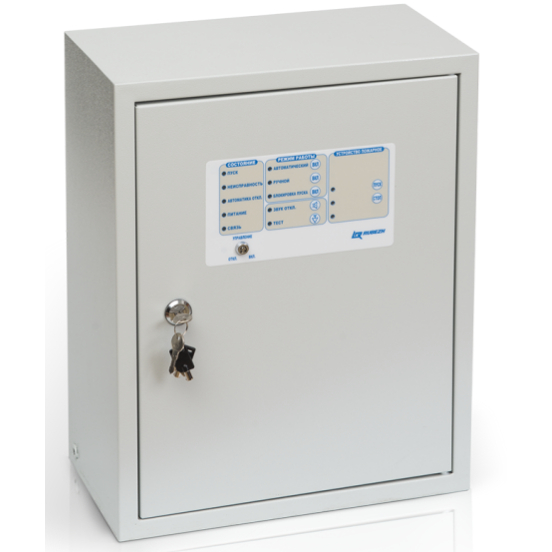

ШУН/В-0,37-00-R3 (IP54) Шкаф управления пожарный

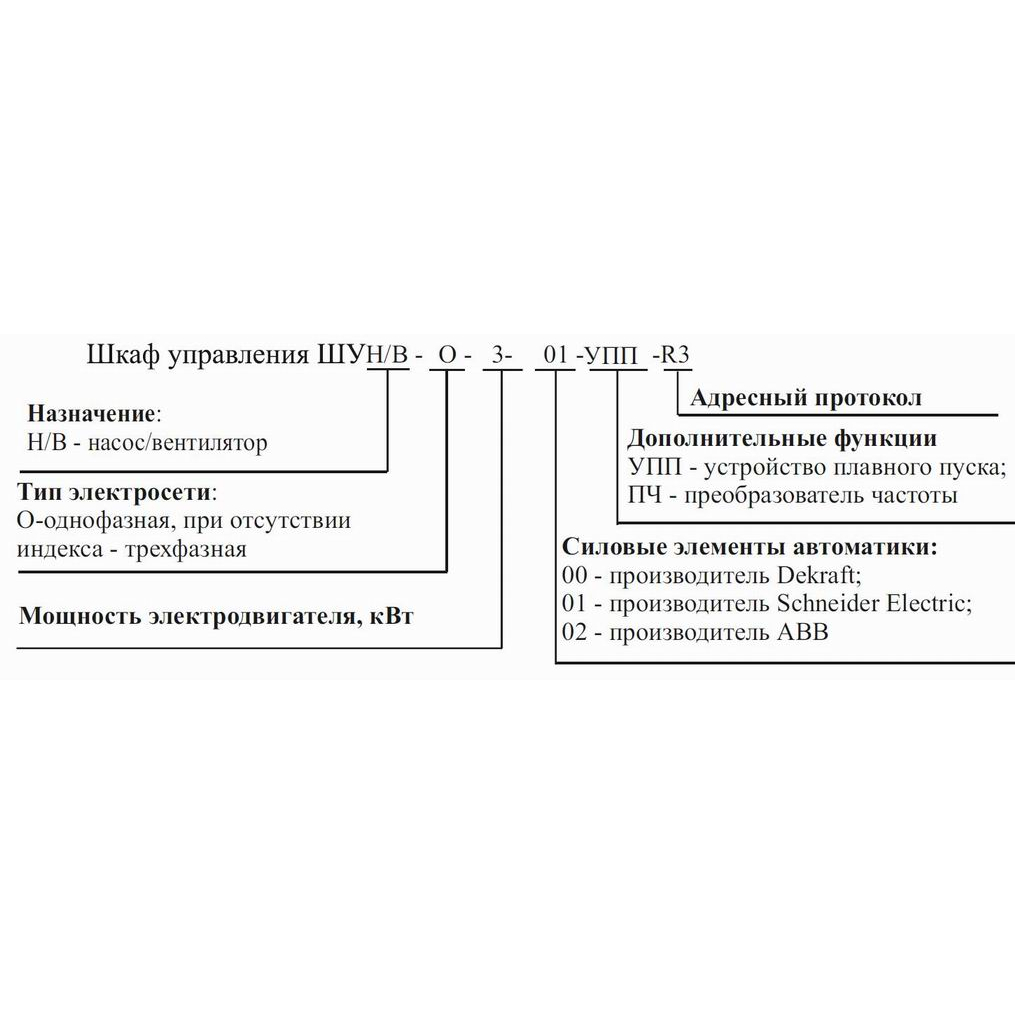

Шкаф управления пожарный, управление насосом/вентилятором. Работает с «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» или автономно, , мощность электродвигателя 0,37 кВт, тип электросети трехфазная, силовые элементы автоматики 00 – производитель Dekraft, IP54

Основные особенности ШУН/В-0,37-00-R3 (IP54):

• Степень защиты оболочки: IP54
• Мощность электродвигателя, кВт: 0,37
• Управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
• Обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
• В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB.

Основные функции:

• контроль наличия и параметров электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя;
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

Возможные режимы управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
• «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

В зависимости от назначения шкаф управления может выполнять функции управления работой:

• пожарного насоса;
• дренажного насоса;
• жокей-насоса;
• вентилятора.

Технические характеристики:
