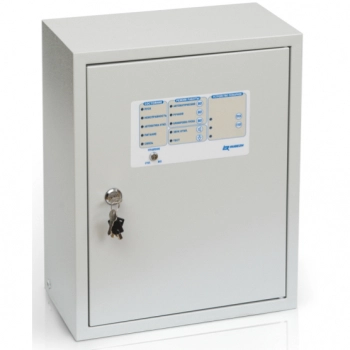

ШУН/В-3-00-УК45-R3 Шкаф управления пожарный адресный

Шкаф управления пожарный, управление насосом/вентилятором. Работает с «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» или автономно, , мощность электродвигателя 3 кВт, тип электросети трехфазная, УК – управление калорифером от 30,1 до 45 кВт, силовые элементы автоматики 00 – производитель Dekraft

Назначение: предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3. Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером).

Обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Основные особенности ШУН/В-3-00-УК45-R3:

• Мощность калорифера: от 30,1 до 45 кВт
• Мощность электродвигателя, кВт: 3,0
• Шкаф управления пожарный с дополнительной функцией управления ТЭНами канальных калориферов
• Выбор типа управления осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор». По команде включения шкаф запускает вентилятор и контролирует температуру воздуха с помощью датчика температуры NTC10, подключенного непосредственно на вход шкафа. Если значение текущей температуры, измеряемой датчиком, больше «Твключения», то включения ТЭНов не произойдет. Если значение текущей температуры меньше «Твключения», то произойдет включение ТЭНов. После команды на выключение шкафа, если были включены ТЭНы, то они отключаются, но работа вентилятора продолжается на охлаждение ТЭНов. После работы вентилятора в течение заданного времени происходит отключение вентилятора.

Режимы управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
• «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Основные функции:

• Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
• Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
• Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
• Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
• Световой индикации режимов работы и состояния ШУН/В-УК прот.R3.
