СКАТ-1200Т исп. 12/20 RACK Источник бесперебойного питания 12В, 12А

  • Производитель: Бастион
  • Код товара: 438-935
Бастион СКАТ-1200Т исп. 12/20 RACK СКАТ-1200Т исп. 12/20 RACK изображение 2СКАТ-1200Т исп. 12/20 RACK изображение 3СКАТ-1200Т исп. 12/20 RACK изображение 4СКАТ-1200Т исп. 12/20 RACK изображение 5СКАТ-1200Т исп. 12/20 RACK изображение 6СКАТ-1200Т исп. 12/20 RACK изображение 7СКАТ-1200Т исп. 12/20 RACK изображение 8
Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
Фото 6
Фото 7
Фото 8
549 просмотров

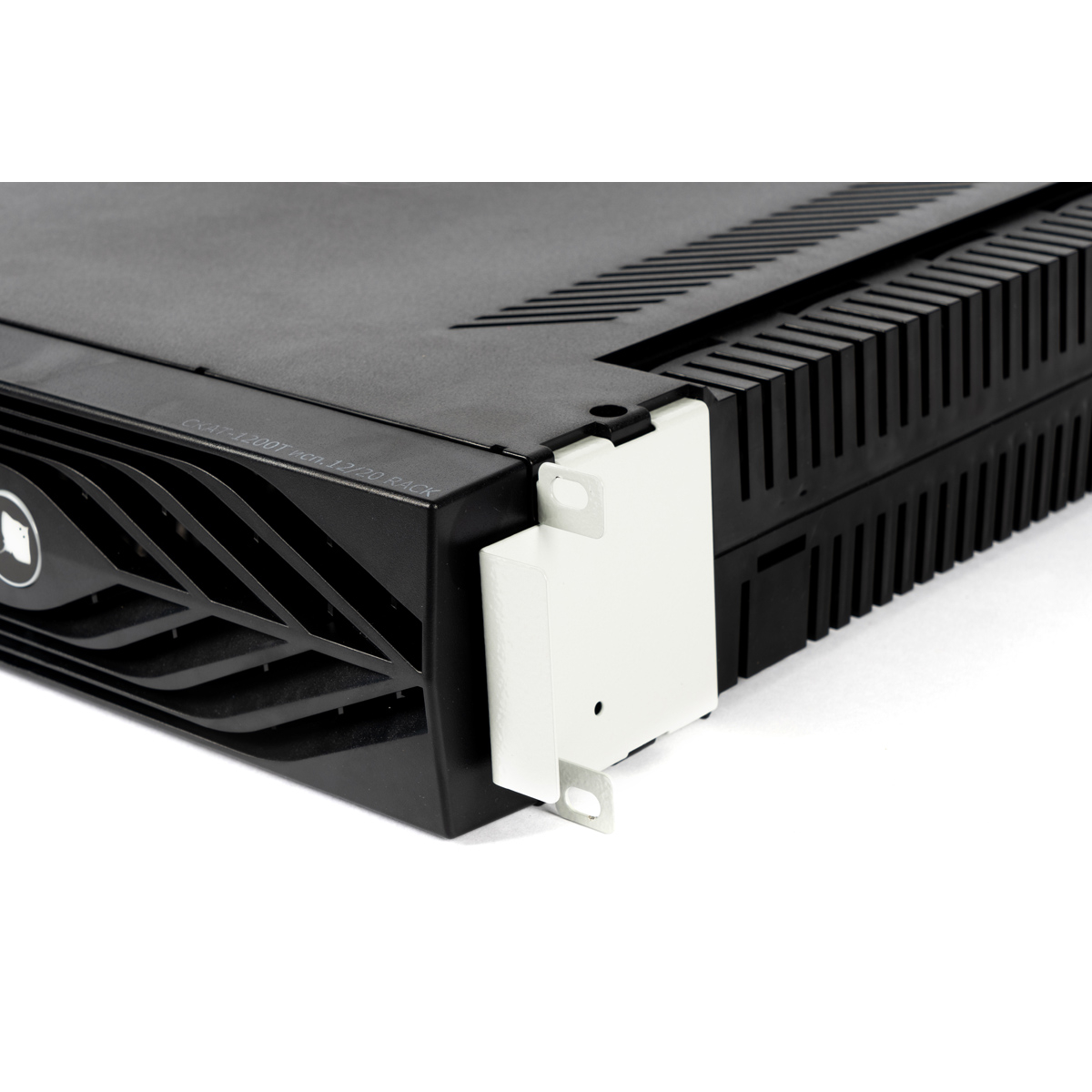

Источник бесперебойного питания 12В, 12А, и до 20А при наличии АКБ. Термокомпенсация напряжения заряда АКБ, регулируемый ток и напряжение заряда внешней АКБ емкостью 17-250Ач. Световая индикация и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания Корпус под шкаф 19, высота 2U, размещение до 2-х АКБ 17 Ач (внутренние), возможность подключения внешнего АКБ 17-250 Ач

Основные особенности СКАТ-1200Т исп. 12/20 RACK:

  • автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
  • защиту от кратковременного короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины короткого замыкания;
  • защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
  • защиту от короткого замыкания клемм АКБ;
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.7 таблицы 1;

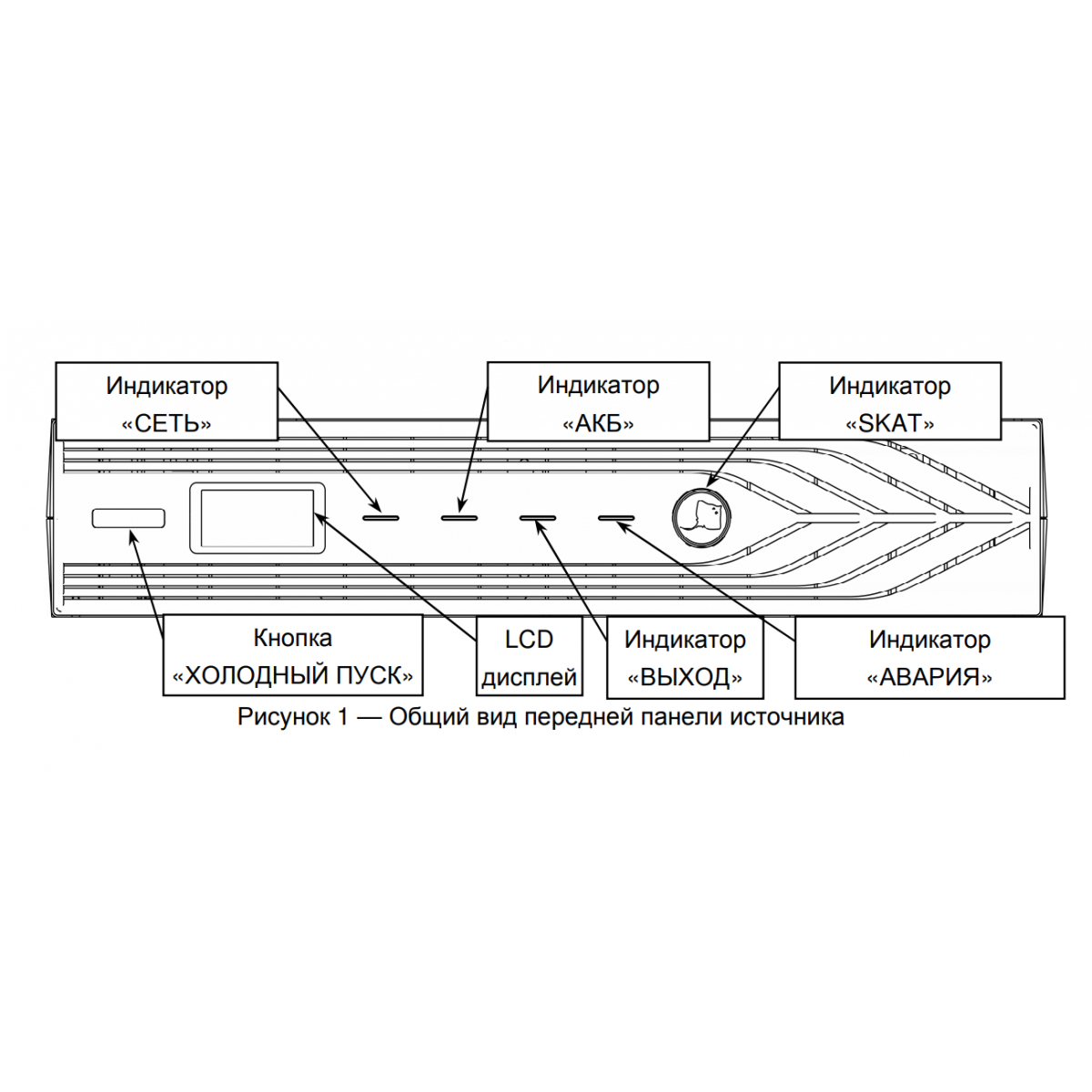

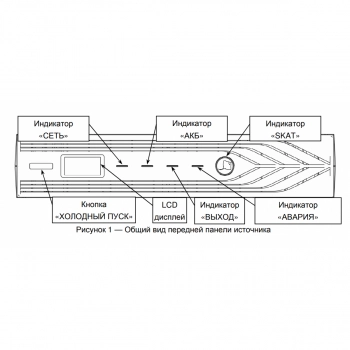

  • светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»;
  • светодиодную индикацию процесса заряда АКБ: «АКБ»;
  • светодиодную индикацию наличия напряжения выхода: «ВЫХОД»;

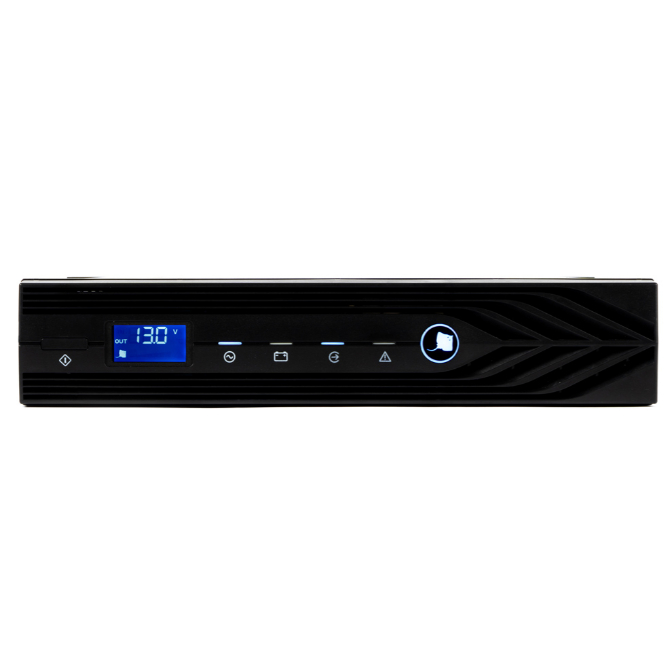

  • отображение значений выходного напряжения, уровня заряда АКБ и тока заряда АКБ на встроенном LCD дисплее.

Основные преимущества:

  • микропроцессорное управление
  • оптимальный заряд АКБ
  • защита аккумулятора
  • холодный пуск
  • автоматический переход на резервное питание
  • LCD дисплей

Технические характеристики:

Наименование параметра

Значения параметра

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В

180…250

Выходное напряжение постоянного тока, В

при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C

12,5…14,0

при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»

10,5…14

Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В

13,5…14,0

Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более

при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ

12*

от АКБ, режим «РЕЗЕРВ»

20

Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C

-18…20 **

Ограничение тока заряда АКБ (устанавливается перемычкой), А

3; 6; 9; 12***

Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В

11,4…10,5

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

10,8…10,5

ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более

100

Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более

15,0

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Рекомендуемая емкость АКБ, Ач

внутренняя АКБ, шт. х Ач

1х17 или 2х17****

внешняя АКБ, шт. х Ач

1х17—1х250

Количество АКБ, шт.

1 или 2

Характеристика информационных выходов

напряжение, В, не более
60

60

ток, мА, не более

70

Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более

"ВЫХОД"

1,5

«АКБ»

2,5

«измерительный АКБ», «термодатчик» и «сухие контакты»

1

Габаритные размеры ШхГхВ, не более, мм

без упаковки

446х414х88*****

в упаковке

525х455х97

Масса, НЕТТО (БРУТТО), кг, не более

2,5 (3,9)

Диапазон рабочих температур, °С

-10…+40

Относительная влажность воздуха при 25°С, %, не более

80

ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочкой по ГОСТ 14254-20150

IP20

Примечание:
* Допускается, подключать при наличии сети нагрузку с током потребления до 20 А, при этом, если суммарный ток, потребляемый нагрузками, выше установленного значения (см. п.6 таблицы 1), происходит разряд АКБ.
** Термокомпенсация обеспечивается подключением термодатчика АКБ (входит в комплект поставки)
*** Ток заряда АКБ равен 12А-Iнагр, но не превышает значения тока ограничения заряда АКБ, выставленного переключателем.
**** Значение тока заряда АКБ не должно превышать 25% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее чем указано в таблице 1 п.13.
***** Размер без кронштейнов.
