  2. СКАТ-2400 исп.6/10 RACK

СКАТ-2400 исп.6/10 RACK Источник бесперебойного питания 24В, 6А

  • Производитель: Бастион
  • Код товара: 438-936
Бастион СКАТ-2400 исп.6/10 RACK СКАТ-2400 исп.6/10 RACK изображение 2СКАТ-2400 исп.6/10 RACK изображение 3СКАТ-2400 исп.6/10 RACK изображение 4СКАТ-2400 исп.6/10 RACK изображение 5СКАТ-2400 исп.6/10 RACK изображение 6СКАТ-2400 исп.6/10 RACK изображение 7СКАТ-2400 исп.6/10 RACK изображение 8СКАТ-2400 исп.6/10 RACK изображение 9
Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
Фото 6
Фото 7
Фото 8
Фото 9
907 просмотров

Источник бесперебойного питания 24В, 6А, и до 10А при наличии АКБ, регулируемый ток и напряжение заряда 2-х внешних АКБ емкостью 17-250Ач., термокомпенсация напряжения заряда АКБ. Световая индикация и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания Корпус под шкаф 19, высота 2U, размещение 2-х АКБ 17 Ач (внутренние), возможность подключения внешних АКБ: 2 х 17-250 Ач каждый.

Основные особенности СКАТ-2400 исп.6/10 RACK:

  • автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
  • защиту от кратковременного короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины короткого замыкания;
  • защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
  • защиту от короткого замыкания клемм АКБ;
  • светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»; светодиодную индикацию процесса заряда АКБ: «АКБ»;
  • светодиодную индикацию наличия напряжения выхода: «ВЫХОД»
  • светодиодную индикацию выполнения процесса «Холодный пуск»: «ХОЛОДНЫЙ ПУСК»;
  • светодиодную индикацию наличия питающих напряжений (от сети и/или АКБ): «SKAT»;

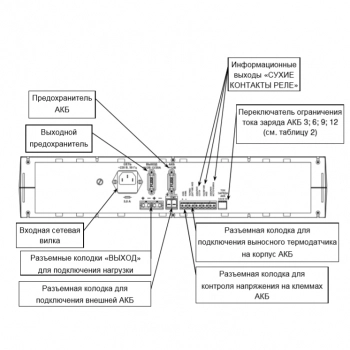

  • выдачу информационного сообщения в формате «СУХОЙ КОНТАКТ» о наличии напряжения сетевого электропитания на входе изделия (клеммы «ОК «СЕТЬ»), наличия выходного напряжения (клеммы «ОК «ВЫХОД»), аварии (клеммы «ОК «АВАРИЯ»);
  • защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
  • возможность включения выходного напряжения при отсутствии сетевого напряжения и наличии исправной и заряженной АКБ (кнопка «ХОЛОДНЫЙ ПУСК»)
  • отображение значений выходного напряжения, уровня заряда АКБ и тока заряда АКБ на встроенном LCD дисплее.

Основные преимущества:

  • микропроцессорное управление
  • оптимальный заряд АКБ
  • защита аккумулятора
  • холодный пуск
  • автоматический переход на резервное питание
  • LCD дисплей

Технические характеристики:

Наименование параметра

Значения параметра

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В

180…250

Выходное напряжение постоянного тока, В

при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C

25,0…28,0

при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»

21,0…28,0

Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В

27,5…28,0

Ток заряда АКБ, А

6- Iнагр

Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более

при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ

6,0*

от АКБ, режим «РЕЗЕРВ»

10,0

Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C

-(36…40) **

Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В

11,4…10,5

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В

10,8…10,5

ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более

100

Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более

15

Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более

100

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Рекомендуемая емкость АКБ, Ач

внутренняя АКБ, шт. х Ач

2х17****

внешняя АКБ, шт. х Ач

2х17—2х250

Количество АКБ, шт.

2

Характеристика информационных выходов

напряжение, В, не более
60

60

ток, мА, не более

70

Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более

"ВЫХОД"

1,5

«АКБ»

2,5

«измерительный АКБ», «термодатчик» и «сухие контакты»

1

Габаритные размеры ШхГхВ, не более, мм

без упаковки

446х414х88*****

в упаковке

525х455х97

Масса, НЕТТО (БРУТТО), кг, не более

2,5 (3,9)

Диапазон рабочих температур, °С

-10…+40

Относительная влажность воздуха при 25°С, %, не более

80

ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочкой по ГОСТ 14254-20150

IP20

Примечание:
* Допускается, подключать при наличии сети нагрузку с током потребления до 10 А, при этом, если суммарный ток, потребляемый нагрузками, выше установленного значения (см. п.4 таблицы 1), происходит разряд АКБ.
** Термокомпенсация обеспечивается подключением термодатчика АКБ (входит в комплект поставки)
**** Значение тока заряда АКБ не должно превышать 25% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее чем указано в таблице 1 п.14.
***** Размер без кронштейнов.
