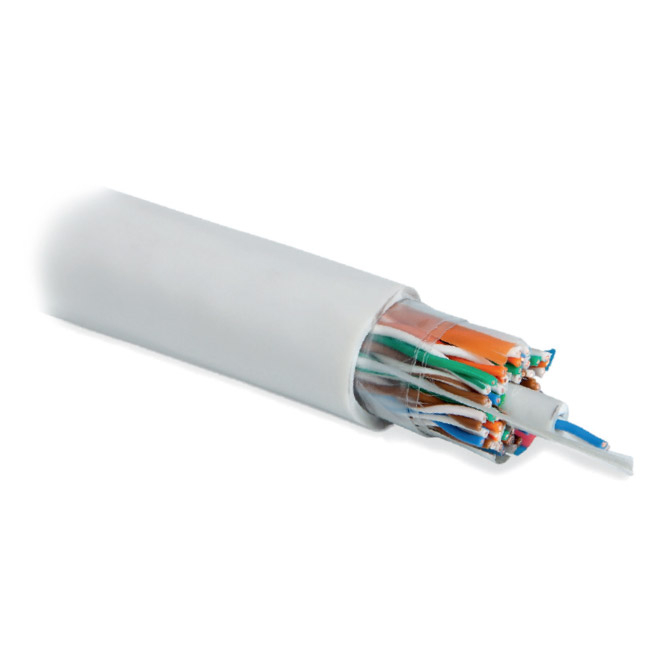

UUTP25W-C5-S24-IN-LSZH-GY Кабель витая пара, неэкранированная U/UTP
1 год гарантии- Производитель: Hyperline
- Код товара: 440-445
Купить по клубной цене
Кабель витая пара U/UTP, категория 5, 25 пар (4 пары (24 AWG)х6 +1 пара (24 AWG)), 1 пара в LSZH оболочке, одножильный (solid), LSZH нг(А)-HF, t-раб.-20...+60°C, серый
Назначение: внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях незначительных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц.
Поддерживаемые приложения: 10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5.
Основные особенности UUTP25W-C5-S24-IN-LSZH-GY:

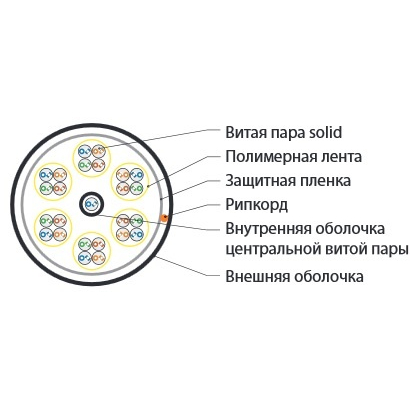

- Неэкранированный U/UTP кабель на 25 пар (6х4 + 1)
- Кабель содержит 6 пучков по 4 пары и 1 центральную витую пару, защищенную индивидуальной оболочкой
- Сердечник обернут защитной бандажной пленкой, пучки витых пар промаркированы лентами разных цветов
- Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
- Возможные варианты внешней оболочки: PVC / LSZH
- Однопроволочные жилы: 0,51 мм (24 AWG)
Технические характеристики:
|
Основные характеристики |
|
|
Категория (TIA/EIA): |
5 |
|
Количество пар: |
25 пар |
|
Конструкция кабеля: |
U/UTP |
|
Цвет: |
серый |
|
Среда эксплуатации: |
внутри помещений (indoor) |
|
Внешний диаметр: |
13.3 мм |
|
Температура эксплуатации: |
-20 °C ... +60 °C |
|
Оболочка |
|
|
Материал внешней оболочки: |
LSZH (малодымный безгалогенный компаунд) |
|
Толщина оболочки: |
0.55 мм |
|
Проводник |
|
|
Конструкция проводников: |
однопроволочная (solid) |
|
Калибр AWG: |
24 AWG |
|
Номинальный диаметр проводника: |
0,51 мм |
|
Сечение проводника: |
0,205 кв. мм |
|
Материал проводников: |
медь электролитическая отожженная (BC) |
|
Изоляция проводников: |
полиэтилен высокой плотности (HDPE) |
|
Толщина изоляции проводников: |
0.19 мм |
|
Диаметр проводника в изоляции: |
0.88 мм |
|
Предельное отклонение по диаметру проводника в изоляции: |
0,02 мм |
|
Стандарты |
|
|
Пожаробезопасность IEC: |
IEC 60332-1 |
|
Пожаробезопасность NEC: |
CM |
|
Пожаробезопасность UL: |
UL 1581 VW-1 |
|
Соответствие стандартам ANSI/TIA/EIA: |
ANSI/TIA/EIA-568-С.2 |
|
Габариты и вес |
|
|
Масса 1 км кабеля: |
138 кг |
|
Дополнительные характеристики |
|
|
Допустимое растягивающее усилие (эксплуатация): |
150 Н |
|
Минимальный радиус изгиба: |
10 внешних диаметров кабеля |
|
Предельное отклонение по внешнему диаметру: |
0,8 мм |
|
Совместим с приложениями: |
PBX,ISDN,Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T),ATM-155 Мбит/с,100VG-AnyLAN,Token Ring,Firewire,другие приложения для кабельных систем категории 5,эксплуатируется при частотах до 100 МГц |
|
Особенности |
|
|
Бронирование: |
без брони |
|
Эксплуатационные характеристики |
|
|
Срок службы: |
Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
|
Электрические характеристики |
|
|
Диапазон частот: |
1-100 МГц |
|
Волновое сопротивление (при 100 МГц): |
100 ±15 Ом |
|
Электр. сопротивление жилы (при 20 °С), не более: |
93,8 Ом/км |
|
Омическая асимметрия жил в паре (макс.): |
5 % |
|
Сопротивление изоляции жил (мин.): |
5 ГОм·км |
|
Электрическая емкость рабочей пары (макс.): |
56 пФ/м |
