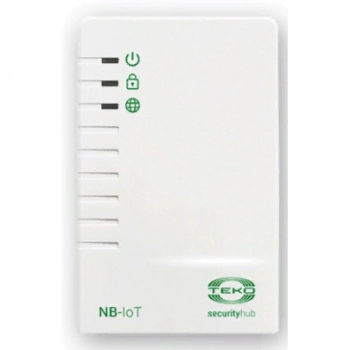

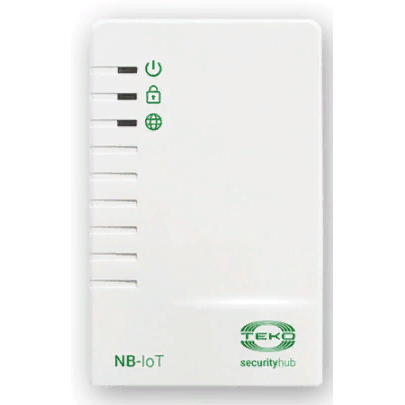

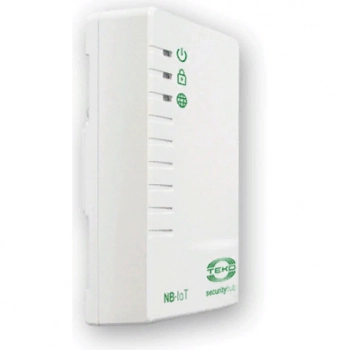

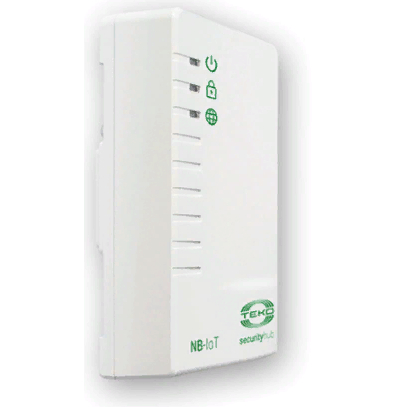

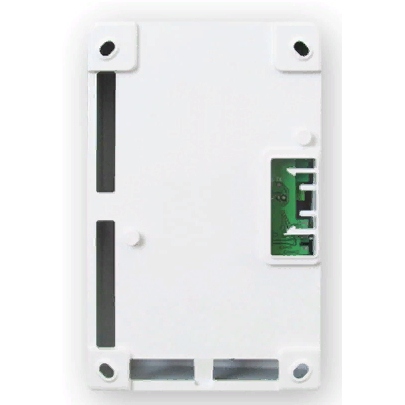

Security Hub УОО 4G (контроллер) Абонентский контроллер для GSM-сигнализации

Абонентский контроллер для GSM-сигнализации Security Hub, подключение к серверу через Интернет и сети сотовой связи стандарта LTE Cat Nb1 (NB-IoT), контроль до 32 радиодатчиков системы Астра-РИ-М разных типов, 4 ШС, 6 выходов, вход ТМ.

Назначение: предназначен для организации охранной, пожарной, тревожной, аварийной и других видов сигнализации в составе программно-аппаратного комплекса (ПАК) «Астра» (в комплекс входят сервер, объектовые устройства, мобильное приложение, веб-приложение, автоматизированное рабочее место пульта централизованной охраны (АРМ ПЦО)).

Основные особенности Security Hub УОО 4G (контроллер):

• обеспечивает регистрацию и обработку состояний 32 беспроводных устройств (извещателей, блоков реле, пультов, оповещателей) системы Астра-РИ-М;
• обеспечивает обмен информацией с мобильным и веб приложениями через сервер:

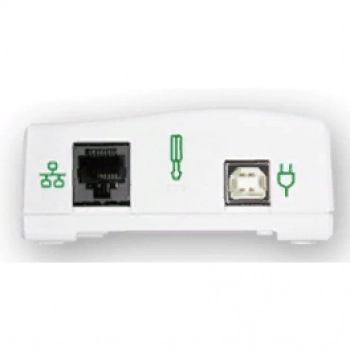

• по проводному каналу через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
• по беспроводному каналу через SIM-карту (NB-IoT) оператора сотовой связи стандарта LTE Cat Nb1;
• настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение «Security Hub»
• электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
• от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
• от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
• от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB 2.0 типа B c номинальным напряжением 5 В и током 1 А;
• осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
• для обеспечения резервирования электропитания внутри контроллера имеется литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации) и разъем для подключения АКБ;
• при питании от АКБ обеспечивается связь только по беспроводному каналу LTE NB-IoT (связь по проводному каналу обеспечивается только при наличии доступа к Интернету);
• при питании от АКБ не обеспечивается питание проводных датчиков, параметры ШС не контролируются до восстановления внешнего питания;
• контроллер имеет вилку F1,установка перемычки на которую обеспечивает работу охранных проводных шлейфов от АКБ, при этом длина шлейфа должна быть не более 10 м;
• контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
• контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
• контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
• клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2).

Технические характеристики:

Питание от внешнего источника 12 в:

• напряжение основного (клеммы +12V-) и резервного
• (клеммы +12VR-) питания, В    от 10,2 до 13,8
• максимальный ток потребления, мА    300
• номинальный ток потребления, мА, не более    150
• Сетевое напряжение, В    от 110 до 240
• Потребляемая мощность, Вт, не более    5

Питание от порта USB:

• напряжение основного питания, В    5±5%
• максимальный ток потребления, мА    500
• номинальный ток потребления, мА, не более    200

Питание от АКБ:

• напряжение питания от АКБ, В    от 3,3 до 4,2
• время работы от АКБ, ч,    от 4 до 8
• порог передачи информации о разряде АКБ, В     3,5
• время заряда полностью разряженной
• батареи, ч, не более     10
• Время технической готовности, с, не более    60

Реле 1, Реле 2 (клеммы RELAY 1, RELAY 2):

• максимальное напряжение нагрузки, В    100
• максимальный ток нагрузки, А    0,1

Клеммы + CONx- (x = 1, 2, 3, 4):
Параметры в режиме выхода «открытый коллектор»(клеммы CONx-):

• максимальное напряжение нагрузки, В    24
• максимальный ток нагрузки, А    0,25

Параметры в режиме входа ШС (клеммы +CONx, 12V-или 12VR- для охранного/технологического ШС, клеммы +CONx- для пожарного ШС):

• напряжение на клеммах в дежурном режиме, В:
• при питании 12 В    от 9,3 до 12,4
• при питании 5 В    от 3,8 до 4,0
• ток на клеммах ШС для питания
• датчиков, мА, не более     3
• ток короткого замыкания, мА, не более:
• при питании 12 В    24
• при питании 5 В    10
• время интегрирования ШС, мс    40±10
• сопротивление проводов ШС, Ом, не более    220
• сопротивление утечки между проводами или
• каждым проводом и «Землей», кОм, не менее    50
• Сопротивление**** охранного/технологического ШС,
• кОм, в состоянии:
• «Норма    от 3 до 5
• «Нарушение»    от 0 до 3 или более 5
• Сопротивление**** пожарного ШС, кОм, в состоянии:
• «Норма»    от 3 до 5
• «Нарушение»    от 1,5 до 3 и от 5 до 12
• «Неисправность»    от 0 до 1,5 и более 12
• Сопротивление**** пожарного ШС с двойной сработкой,
• кОм, в состоянии:
• «Норма»    от 3 до 5
• «Нарушение»    от 0 до 1,5 и от 5 до 12
• «Внимание» (с резистором Rдоб)    от 1,5 до 3
• «Неисправность»    более 12

Вход Touch Memory (клеммы +ТМ-)

• Максимальная длина линии интерфейса, м     15
• Габаритные размеры, мм, не более    136 х 86 х 38
• Масса без аКб, кг, не более    0,14

Условия эксплуатации

• Диапазон температур, °С    от - 10 до + 50
• Относительная влажность
• воздуха, %     до 98 при + 40 °С
• без конденсации влаги
