ИП212-252СМ (ИПДЛ-252СМ) (25-80 м) Извещатель пожарный дымовой линейный

Извещатель пожарный дымовой линейный, однопозиционный, узкоугольное юстировочное устройство, четырехпроводный, диапазон расстояний 25-80 м, автокорекция компенсации чувствительности, автоматическая регулировка коэффициента усиления.

Назначение: оптико-электронные линейные пожарные извещатели ИП212-252СМ «ИПДЛ-252СМ» предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, большую протяженность или большую высоту потолков.

Основные особенности ИП212-252СМ (ИПДЛ-252СМ) (25-80 м):

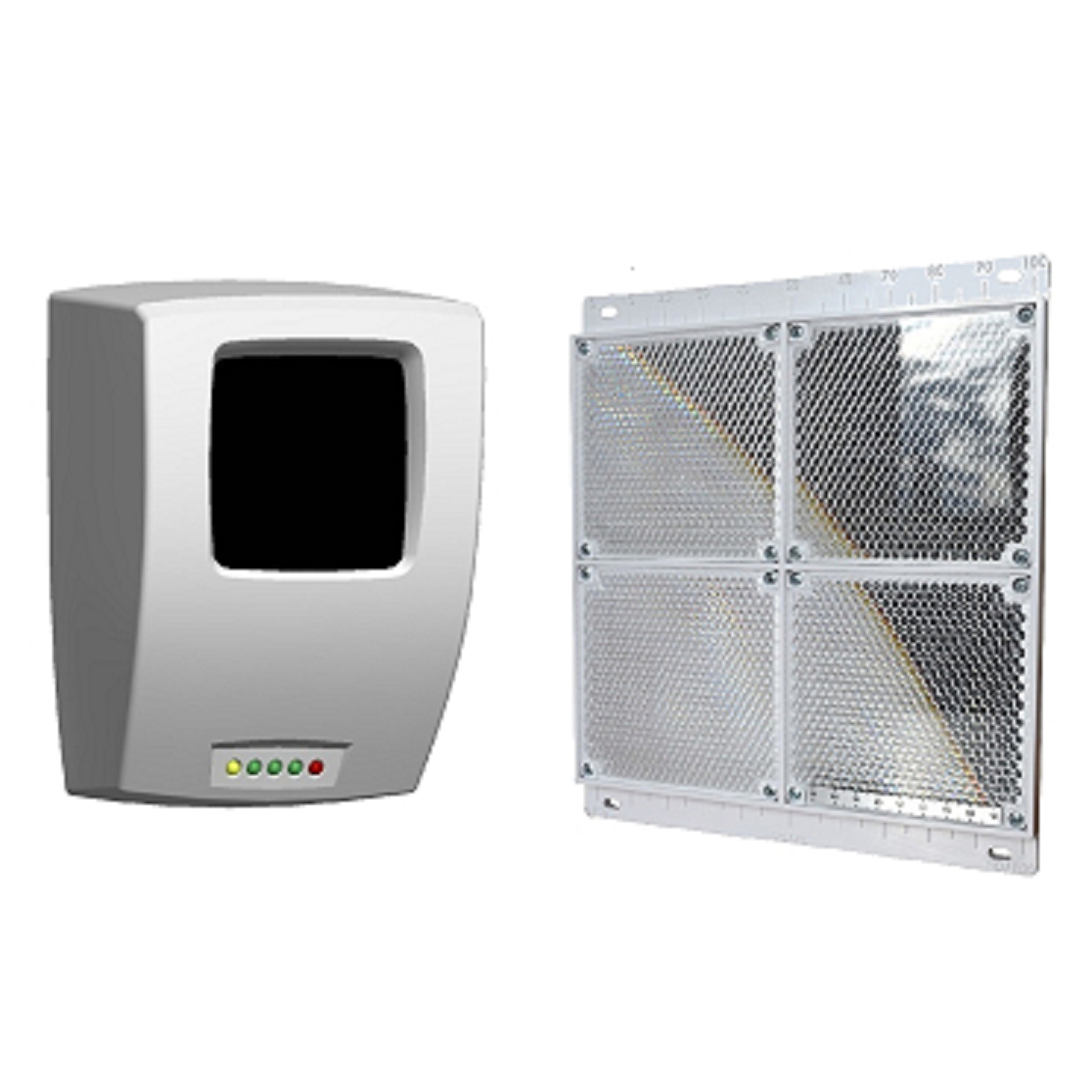

• Однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя.
• Внутри пластмассового корпуса приёмо-передатчика установлены оптическая система и печатная плата с электронными компонентами. Оптическая система имеет четырёхканальную конструкцию. Два канала используются для формирования оптического луча, посылаемого на рефлектор-отражатель, а другие два канала обеспечивают приём отражённого от рефлектора-отражателя оптического излучения. Линзы изготовлены из селективно-прозрачного материала, непроницаемого для видимого света и свободно пропускающего инфракрасное излучение.
• На переднюю панель выведены пять оптических индикаторов: один красный, три зелёных и один жёлтый. Они используются для проведения юстировки, а также для отображения различных извещений и состояний в рабочем режиме работы.
• Выходные колодки и переключатель тактики работы расположены под съёмной крышкой, фиксирующейся с помощью защёлок
• В качестве рефлектора-отражателя  используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±(10 - 15) градусов.
• Для контроля и дистанционной проверки работоспособности к приёмо-передатчику может быть подключено выносное устройство УВ-РТ.
• Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымлённую среду. При монтаже приёмо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приёмо-передатчика с направлением на рефлектор-отражатель.
• Приёмо-передатчик формирует инфракрасные импульсы (ИК-импульсы), которые, пройдя через контролируемую среду, отразившись от рефлектора-отражателя и вновь преодолев контролируемое расстояние, возвращаются на приёмо-передатчик.
• Извещение «Пожар» извещатель формирует при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымлённой среде).
• Извещение «Неисправность-луч» извещатель формирует при снижении интенсивности луча более чем на 80%.
• Извещатель имеет два режима работы: режим юстировки и рабочий режим.
• В рабочем режиме извещатель может зафиксировать четыре различных извещения «Неисправность»:
• - «Неисправность-допуск» - при обнаружении в энергонезависимой памяти данных, значения которых находятся за пределами разрешённых допусков;
• - «Неисправность-луч» - при снижении сигнала усилителя на 80% и более;
• - «Неисправность-превышение» - при достижении компенсированного значения верхнего предела компенсации;
• - «Неисправность-снижение» - при достижении компенсированного значения нижнего предела компенсации.
• При фиксации любой неисправности извещатель формирует сигнал «Неисправность» в виде размыкания контактов оптореле «Неисправность» между клеммами «9» и «11» (формируется обрыв шлейфа, который идентифицируется приёмно-контрольными приборами как сигнал «Неисправность»). При фиксации «Неисправность-допуск» и «Неисправность-луч» срабатывание извещателя по порогу чувствительности блокируется. Наличие зафиксированных извещений «Неисправность-превышение» и «Неисправность-снижение» не препятствует срабатыванию извещателя по порогу чувствительности, при этом сигналы «Неисправность» отключаются и формируется выходной сигнал «Пожар».
• Извещение «Неисправность-допуск» может быть сброшена только отключением питания на время не менее 2 с. Остальные извещения могут быть сброшены не только отключением питания, но и при самопроизвольном восстановлении режима «Норма» (автосброс). При этом на оптических индикаторах сохранится информация о зафиксированном и автоматически сброшенном извещении. Эта информация может быть сброшена только отключением питания

Технические характеристики:
