Модуль радиоканальный предназначен для организации радиоканального удлинения адресной линии связи приборов -2ОП прот.R3.
Назначение: модули радиоканальные предназначены для организации радиоканального удлинения адресной линии связи приборов Рубеж-2ОП прот.R3.
Основные особенности КРК-30-АЛС-R3:

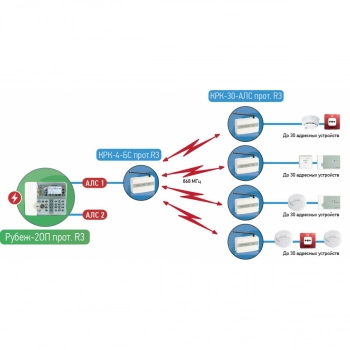

Ведомый модуль (slave) подключается к ведущему посредством радиоканала и не имеет проводного подключения в АЛС прибора.
Ведомый модуль имеет выход адресной линии связи, на которую может быть подключено до 30 адресных устройств протокола R3, таких как пожарные извещатели ИП 212-64 прот. R3, ИП 212/101-64-PR прот.R3, ИП 101-29-PR прот.R3, ИПР 513-11 прот.R3, адресные метки АМ-1 прот.R3, АМ-4 прот.R3, релейные модули РМ-1 прот.R3, РМ-4 прот.R3, РМ-К прот.R3, модули дымоудаления МДУ-1 прот.R3, модули речевого оповещения МРО-2М прот.R3.
Основные фкункции:
постоянный двусторонний обмен между сегментами АЛС, а также адресными устройствами с приемно-контрольным прибором;
передачу на приемно-контрольный прибор сообщений о пожаре, неисправности, тестах от адресных устройств, расположенных на удлиненной части АЛС;
доступ к настройкам и параметрам адресных устройств на удлиненной части АЛС;
светодиодную индикацию наличия связи с приемно-контрольным прибором, а также между модулями.
Установка модулей должна производиться вдали от массивных заземленных металлических предметов (балки, швеллеры, газовые трубы) для предотвращения затухания радиосигнала в данных конструкциях.
Наибольшая длина радиоканального удлинения адресной линии связи достигается при размещении модулей в прямой видимости между собой.
Технические характеристики:
Питание
от 9 до 24 В
Ток потребления при питании 12 В
не более 80 мА
Количество выходов для подключения:
адресной линии связи
ANTENNA
USB
1
1
1
Дальность связи в прямой видимости
не более 400 м
Рабочая частота
868 МГц
Мощность излучения
не более 10 мВт
Количество каналов связи
15
Количество поддерживаемых ведомых модулей
Нет
Габаритные размеры модуля
125х78х37 мм
Масса
не более 200 г
Степень защиты
IP 20
Рабочий диапазон температур
от -25 до +55 °С
Характеристики КРК-30-АЛС-R3:
Тип адресного устройства: ППКОП / контроллер (радио)
