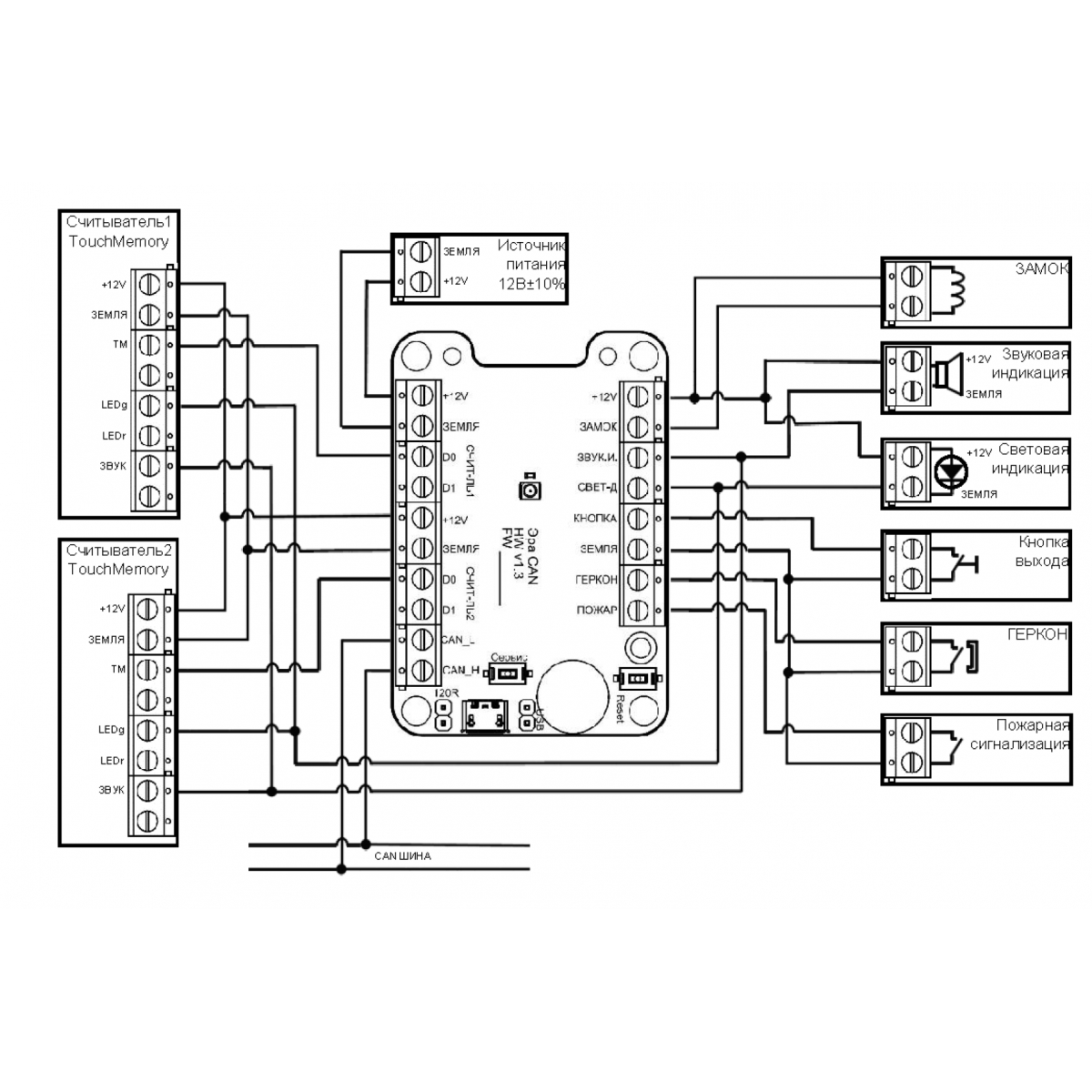

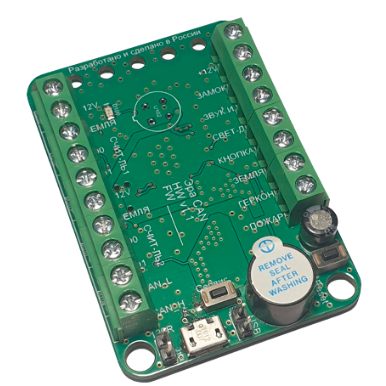

Сетевой контроллер на 1 точку прохода, подключение 2 считывателей по интерфейсу Touch Memory
Назначение: контроллер, который предназначен, как для автономной работы, так и для сетевого использования в рамках бесплатного ПО СКУД ЭРА. Программируется напрямую через встроенный USB с мобильного телефона или ПК, в сетевом режиме по CAN шине. В режиме программирования через USB не требует подключения питания. Управляет одной точкой прохода в режиме электромеханического или электромагнитного замка. Имеет встроенную энергонезависимую память на 15000 ключей. События передаются по CAN шине в ПО СКУД ЭРА. Поддерживает работу с двумя считывателями по интерфейсу Touch Memory или Wiegand (от 26 до 66). Имеет возможность подключения к пожарному шлейфу, для разблокировки в случае экстренных ситуаций. В сетевом режиме подключается к ПК по CAN шине, через преобразователь интерфейса ЭРА-CAN2USB. Поддерживает работу в единой системе контроля доступа с сетевыми контроллерами ЭРА-500, Эра-2000, Эра-10000.
Область применения:
- Установка в многоквартирных домах
- На прилегающих к домам территориях (калитки)
- Офисных помещениях
Технические характеристики ЭРА-CAN:
- Количество точек прохода: 1
- Тип точки прохода: Дверь
- Тип замка: Электромеханическим, электромагнитным
- Управляющий выход: открытый коллектор
- Напряжение питания, В: 12
- Количество хранимых ключей: 15 000
- Количество системных ключей: 100
- Скорость загрузки ключей: до 1000 ключей в секунду
- Функция автозаписи ключей: есть
- Количество хранимых событий: ---
- Работа в автономном режиме: есть
- Интерфейс связи: CAN, USB
- Количество подключаемых считывателей: 2

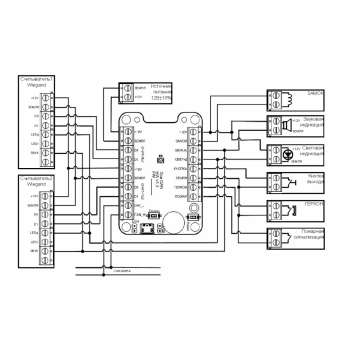

- Интерфейс подключаемых считывателей: TM, Wiegand (от 26 до 66)
- Пожарный вход: Да
- Управление звуковой индикацией: есть
- Управление световой индикацией: есть
- Подключение кнопки: есть
- Подключение геркона: есть
- Температурный режим: -30С до +50С
- Корпус: Без корпуса
- Размеры, ШxВxГ, мм: 45х65х15
ПО ЭРА CAN
Программа полностью бесплатная и предназначена для работы с контроллерами ЭРА-CAN, используя технологию USB OTG*. Функционал программы позволяет очень быстро и легко подготовить контроллер к автономной работе на любом объекте. А технология USB OTG позволит сделать эту работу «на ходу»*. Использование контроллера ЭРА-CAN с программой ЭРА CAN USB (для Android) имеет массу преимуществ, таких как:
- Возможность конфигурирования контроллера без использования компьютера с загрузкой в него 15000 ключей за 15 секунд
- Возможность забыть о существовании громоздких программаторов, древних ноутбуков с COM портами, долгих ожиданий загрузки ключей и поиска для всего этого доступной розетки
- Наличие простого и интуитивно понятного интерфейса программы, который в корне поменяет ваше представление о работе с автономными контроллерами
- Отсутствие проблем с поиском оборудования в программе. Существующая с 2006 года технология USB OTG, добралась и до бюджетных решений рынка СКУД. Установка соединения телефона с контроллером осуществится, как только вы подключите контроллер к USB
- Возможность конфигурировать контроллер ЭРА-CAN, не подключая к нему ничего кроме micro USB
- Возможность загружать/считывать настройки контроллера, корректировать и отправлять их через любимый мессенджер или e-mail коллеге
- Возможность оперативно загружать/считывать ключи доступа, что бывает очень удобно, когда контроллер работал в режиме «автозаписи». При этом ключи не хранятся в самой программе ЭРА CAN USB (для Android) - для этого применяется внешний файл формата CSV. Это не привязывает вас к работе только на телефоне.
Возможности:
- Создавать и корректировать внешний файл в любом редакторе, на любом устройстве
- Выгружать во внешний файл ключи из одного контроллера, для загрузки в другой
- Хранить его в облаке
- Не передавать внешний файл физически напарнику, как ключ DS1996L, а отправить по почте или удобным вам способом
- Выгружать внешний файл с ключами сотрудников из программного обеспечения СКУД ЭРА
- Использовать внешний файл в программе ЭРА CAN USB (для ПК)
Для работы программы ЭРА CAN USB (для Android) не требуется интернет соединение. В ней нет рекламы. Нет ограничений на работу по времени или по количеству контроллеров. Не существует никаких временно бесплатных лицензий. Поддерживает стабильную работу с Android 7 и выше.
Программа устанавливает соединение контроллера с телефоном и позволяет произвести с ним следующие действия:
- Загрузить настройки в контроллер ЭРА-CAN
- Выгрузить настройки из контроллера ЭРА-CAN
- Загрузить ключи из файла в контроллер ЭРА-CAN
- Сохранить ключи в файл из контроллера ЭРА-CAN
- Изменить режим работы (контроль, открыто, закрыто)
В программе можно изменять следующие настройки:
- Тип замка (электромеханический, электромагнитный)
- Длительность управляющего импульса (в секундах)
- Время ожидания закрытия (в секундах)
- Режим работы геркона (нормально-разомкнутый (NO), нормально-замкнутый (NC), не использовать)
- Режим работы внешней кнопки (нормально-разомкнутый (NO), нормально-замкнутый (NC), не использовать)
- Режим работы пожарного входа (нормально-разомкнутый (NO), нормально-замкнутый (NC), не использовать)
- Номер группы пожарной тревоги (от 0 до 255)
- Звуковая индикация встроенная (только проход, только взлом, все события, без звука)
- Звуковая индикация внешняя (только проход, только взлом, все события, без звука)
- Световая индикация внешняя (нормально-включенная, нормально-отключенная, не используется)
- Добавлять неизвестные ключи в контроллер (активировать, деактивировать)
- Ориентация считывателей (1-вход/2-выход, 1-выход/2-вход)
- Режимы считывателя (Wiegand авто, Wiegand заданной длины, Dallas)
- Длина Wiegand с учетом CRC (от 26 до 66)
- Проверять Wiegand CRC (контрольная сумма) (активировать, деактивировать)
Также программа позволяет:
- Показать стандартные настройки (заводские)
- Поделиться настройками (e-mail, мессенджер и т.д.)
- Загрузить в программу настройки контроллера
- Создание шаблона с вашей индивидуальной настройкой контроллера позволит тратить меньше времени на новых объектах, если вы используете одинаковые типовые решения. А внешний файл с ключами, упростит обслуживание объекта и позволит, при необходимости, без труда его масштабировать.
Способ подключения контроллера ЭРА-CAN к телефону по технологии USB OTG.
Контроллер можно подключать к телефону как напрямую кабелем micro USB – USB Type C или micro USB – micro USB, в зависимости от выхода телефона, так и через адаптер-переходник USB Type C –USB или micro USB – USB, в зависимости от выхода телефона, и кабеля micro USB – USB.
*- OTG — «On-the-Go», что дословно на русский язык переводится как «На ходу»
