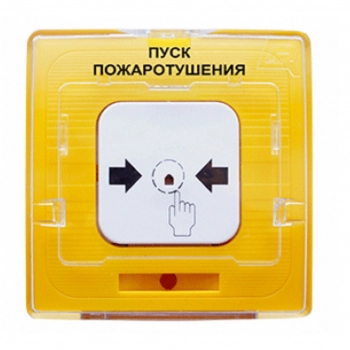

УДП 513-11ИКЗ-R3 ПУСК ПОЖАРОТУШЕНИЯ, цвет желтый Устройство дистанционного пуска адресное

Устройство дистанционного пуска адресное со встроенным изолятором короткого замыкания (протокол R3), питание от АЛС 24–36 В, ток не более 0,6 мА (до 10 мА при срабатывании изолятора), занимает 1 адрес, 88×85×46 мм, IP31, масса не более 150 г, −25…+55 °C, срок службы 10 лет. Корпус ударопрочный пластик, цвет жёлтый. Надпись: ПУСК ПОЖАРОТУШЕНИЯ

Основные особенности УДП 513-11ИКЗ-R3 ПУСК ПОЖАРОТУШЕНИЯ, цвет жел:

• Устройство дистанционного пуска адресное с встроенным изолятором короткого замыкания  предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. Имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.

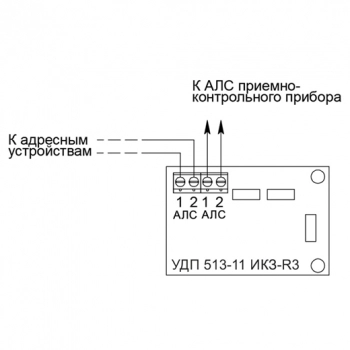

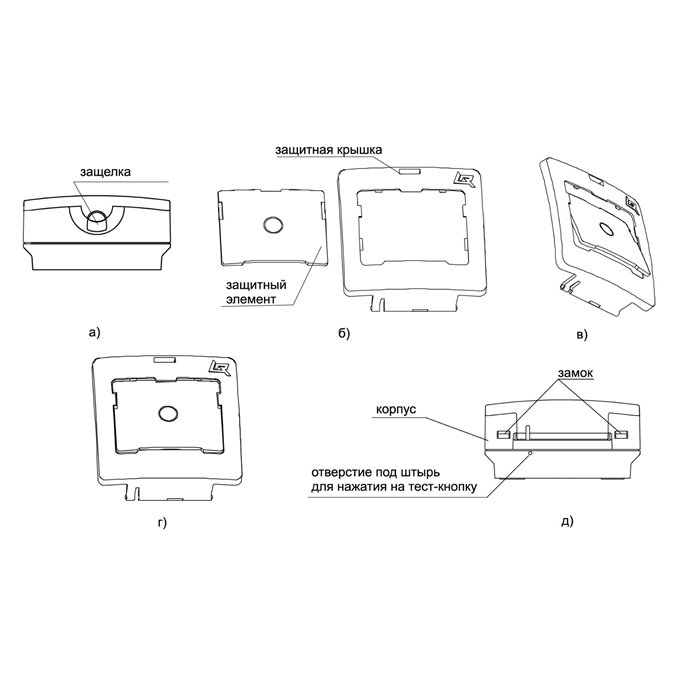

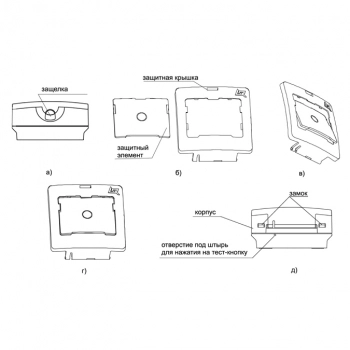

• Устройство дистанционного пуска электроконтактное адресное  состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.
• Применение УДП с встроенным изолятором короткого замыкания в АЛС позволяет:
  • разрывать радиальную АЛС в месте установки УДП, ближайшего к точке КЗ. Это локализует участок после УДП и оставляет работоспособным участок АЛС между прибором и сработавшим УДП;
  • разрывать кольцевую АЛС между двумя местами установки УДП. Это локализует участок между УДП и оставляет работоспособными остальные участки АЛС.
• В системе устройство занимает 1 адрес.
• Устройство дистанционного пуска адресное  передает сообщение «сработка» на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
• Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
• Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.
• Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.

Технические характеристики:
