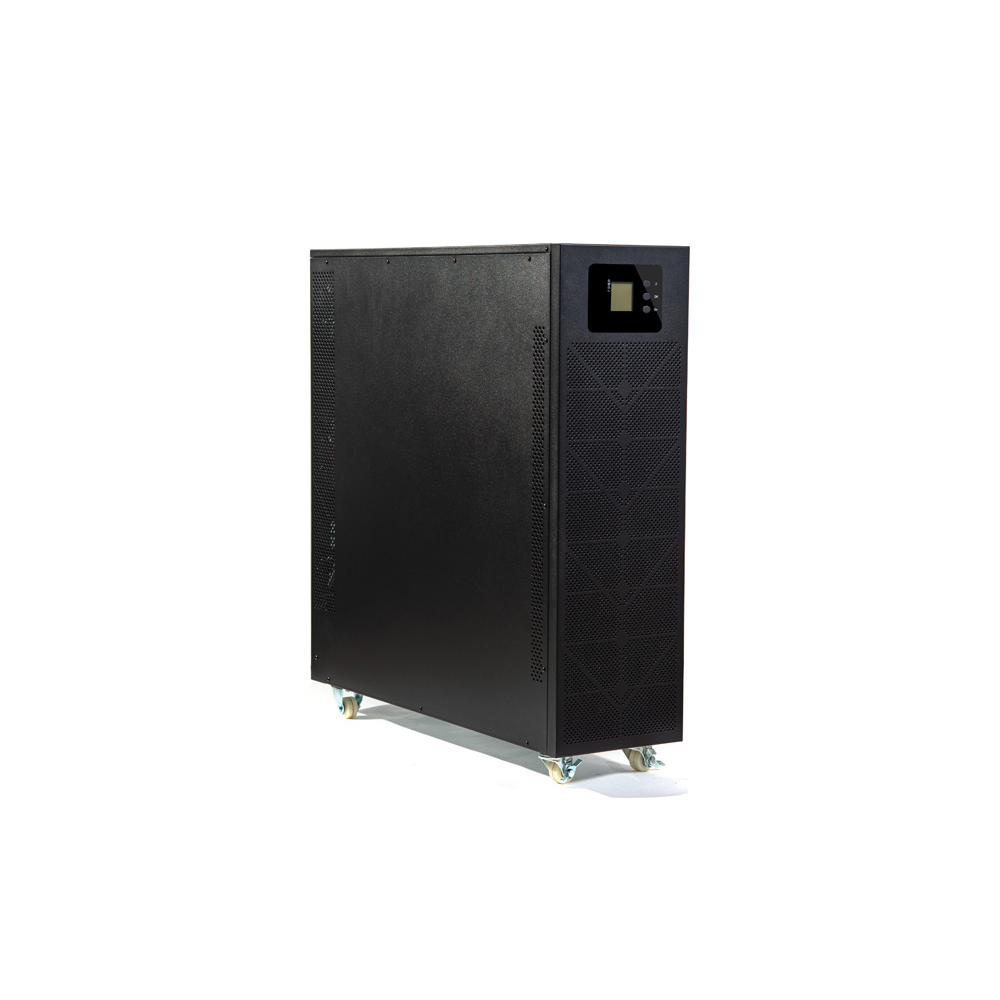

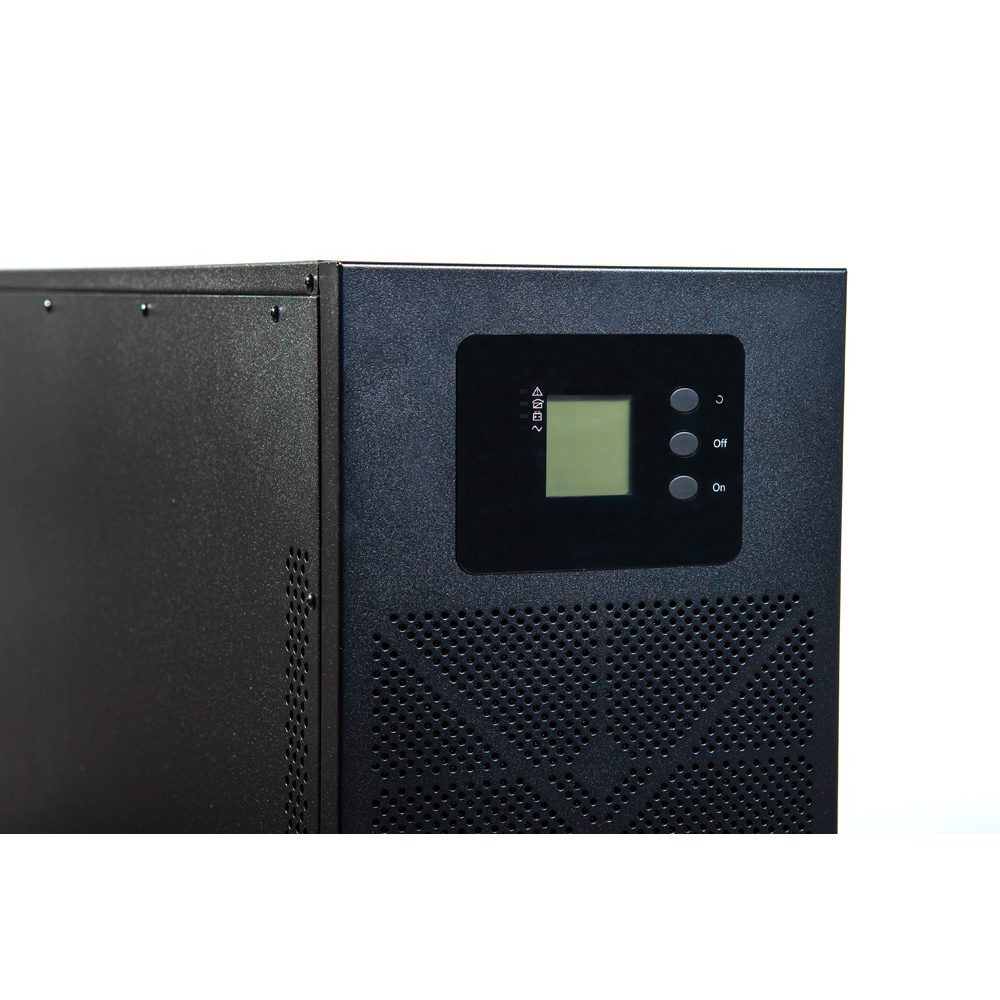

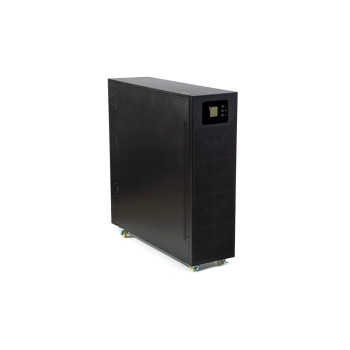

Источник бесперебойного питания 380В, 15 кВА (13,5 кВт) On-Line, 3-фазный вход-3-фазный выход, синусоидальная форма выходного напряжения, длительный резерв, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое кол-во АКБ для работы –16/18/20 шт., горячая замена АКБ, холодный старт, ёмкость от 40 Ач. Ток заряда АКБ – 14А, стабилизация выходной частоты 50 Гц при входной 45-55 Гц. Наращивание мощности или резервирование параллельным включением до 4 устройств. Дистанционный мониторинг по RS 232, USB, 2 порта для платы релейного интерфейса или SNMP-модуля, коммуникационный порт типа сухой контакт. Функция удаленного аварийного отключения выходного напряжения (EPO). Напольная установка. Уникальный ИБП для длительного резерва всего объекта. Время автономной работы зависит только от ёмкости АКБ. Гарантия 5 лет.
Назначение: изделие предназначено для обеспечения трехфазным бесперебойным питанием потребителей с номинальным напряжением питания 380 В переменного тока частотой 50 Гц. Изделие предназначено для эксплуатации в закрытом помещении.
Изделие представляет собой современный экономичный трехфазный источник бесперебойного питания с системой двойного преобразования напряжения, цифровым управлением, функциями защиты и контроля. Изделие обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
Изделие рассчитано на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
Основные особенности SKAT-UPS 15-3/3:
Основные преимущества:
Технические характеристики:
Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В |
заводская установка |
380 |
|
настраивается пользователем |
380/400/415 |
||
Диапазон входного напряжения без перехода на питание от АКБ |
при 100% нагрузки, В |
305…478 |
|
при 50% нагрузки, В |
208…478 |
||
Номинальная частота входного напряжения, (Fном), Гц |
50 |
||
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц |
40...70 |
||
Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В |
заводская установка |
-45%; +25% |
|
настраивается пользователем |
+ 10 %; + 15 %; |
||
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В |
заводская установка |
-45%; +25% |
|
настраивается пользователем |
+ 10 %; + 15%; |
||
Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном |
±10% |
||
Входной коэффициент мощности, не менее |
0,99 |
||
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более |
3% |
||
Питание от генератора |
поддерживается |
||
Номинальная выходная мощность |
Полная, ВА |
15000* |
|
Активная, Вт |
13,5000* |
||
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В |
заводская установка |
380 |
|
настраивается пользователем |
380/400/415 |
||
Выходной коэффициент мощности, не менее |
0,9 |
||
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % |
±1 |
||
Отклик переходного напряжения (при линейной нагрузке) |
±5 |
||
Фазовый баланс (100% несбалансированная нагрузка) |
120° ±1° |
||
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % |
±1; ±2; ±4; ±5; ±10 |
||
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц |
50±0,1% или 60±0,1% |
||
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) |
3:1 |
||
Коэффициент мощности в резерве |
количество батарей в АКБ, шт. |
20 |
1,0 |
18 |
0,9 |
||
16 |
0,8 |
||
Коэффициент нелинейных искажений выходного напряжения (THD), %, не более |
линейная нагрузка |
2 |
|
нелинейная нагрузка |
5 |
||
Форма выходного напряжения |
синусоидальная |
||
Режим «ОСНОВНОЙ», %, не менее |
93,5 |
||
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|||
Рекомендуемая ёмкость АКБ, Ач |
от 40** |
||
Количество АКБ (настраивается пользователем, заводская установка - 16 шт), шт. |
16 (±96 В)/ |
||
Ток заряда АКБ, А, не более |
14 |
||
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») |
≥ 110% |
через 60 мин |
|
110%–125% |
через 10 мин |
||
125–150 |
через 1 мин |
||
> 150 |
немедленно |
||
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) |
≥ 110% |
через 10 мин |
|
110%–125% |
через 1 мин |
||
125–150% |
через 5 с |
||
> 150% |
немедленно |
||
Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А |
20 |
||
Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А |
1,7хIном |
||
Габаритные размеры ШхГхВ, не более, мм |
без упаковки |
250х608х655 |
|
в упаковке |
350х710х700 |
||
Масса, НЕТТО (БРУТТО), кг, не более |
57 (70) |
||
Диапазон рабочих температур, °С |
0…+40 |
||
Относительная влажность воздуха (без конденсации), %, не более |
90 |
||
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
|||
Степень защиты оболочкой по ГОСТ 14254 |
IP20 |
* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.
** АКБ в комплект поставки не входят.
SKAT-UPS 15-3/3-ON-R07 относится к негабаритному товару, для расчета стоимости доставки необходимо обратиться к менеджеру компании.
