Устройство дистанционного пуска
Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

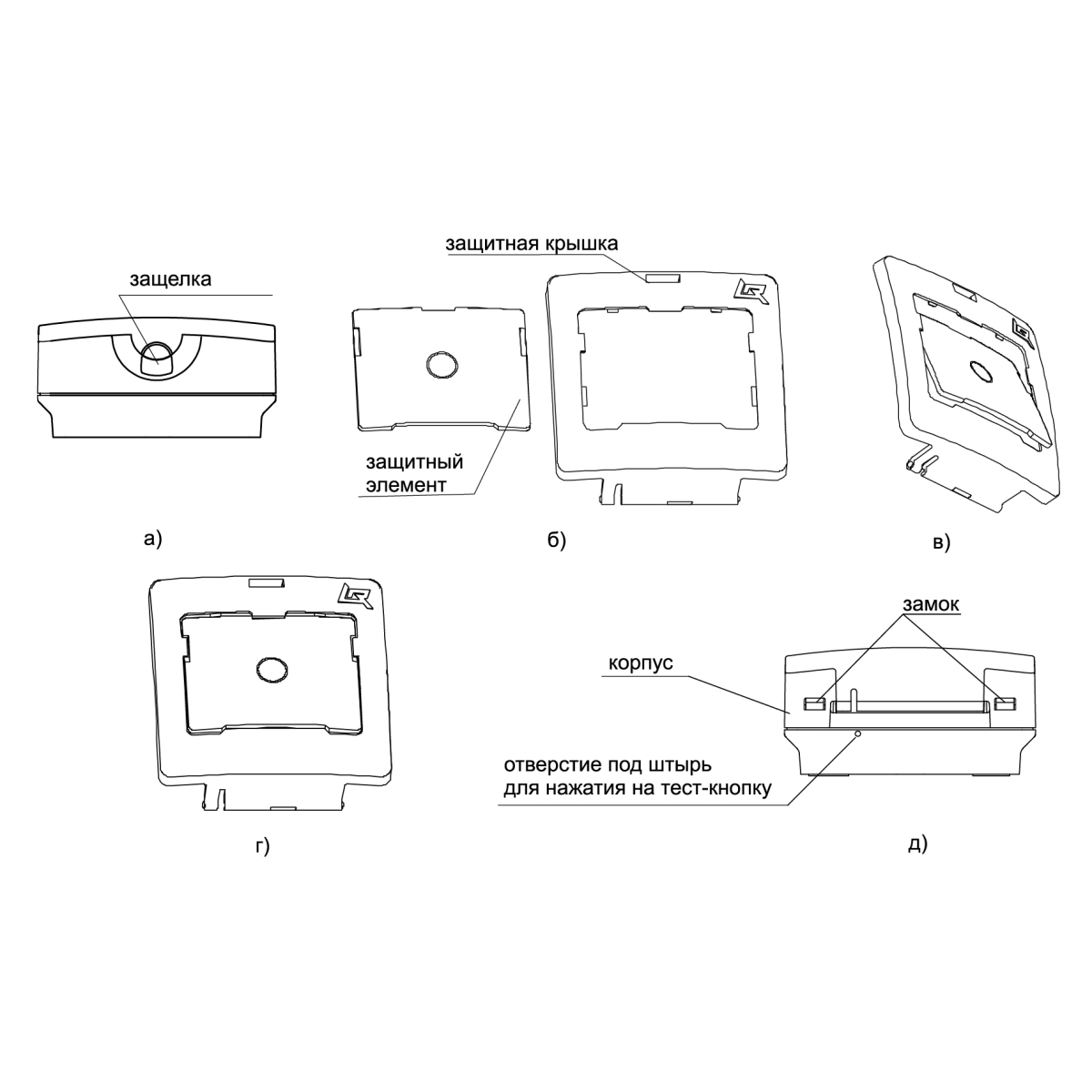

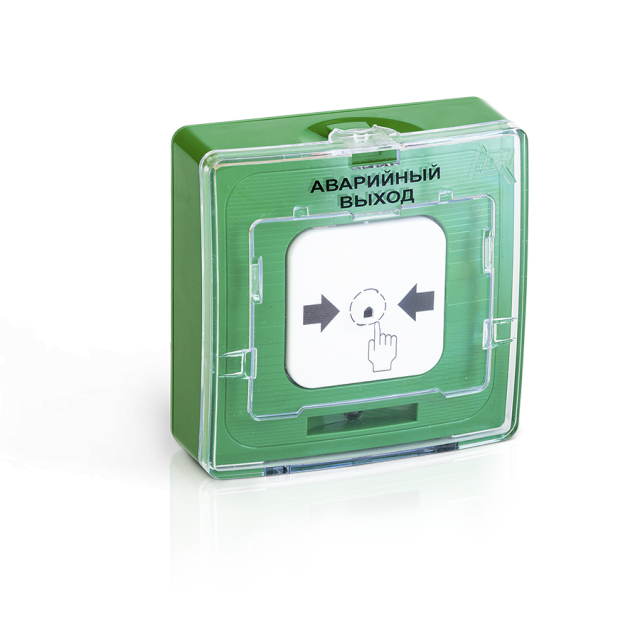

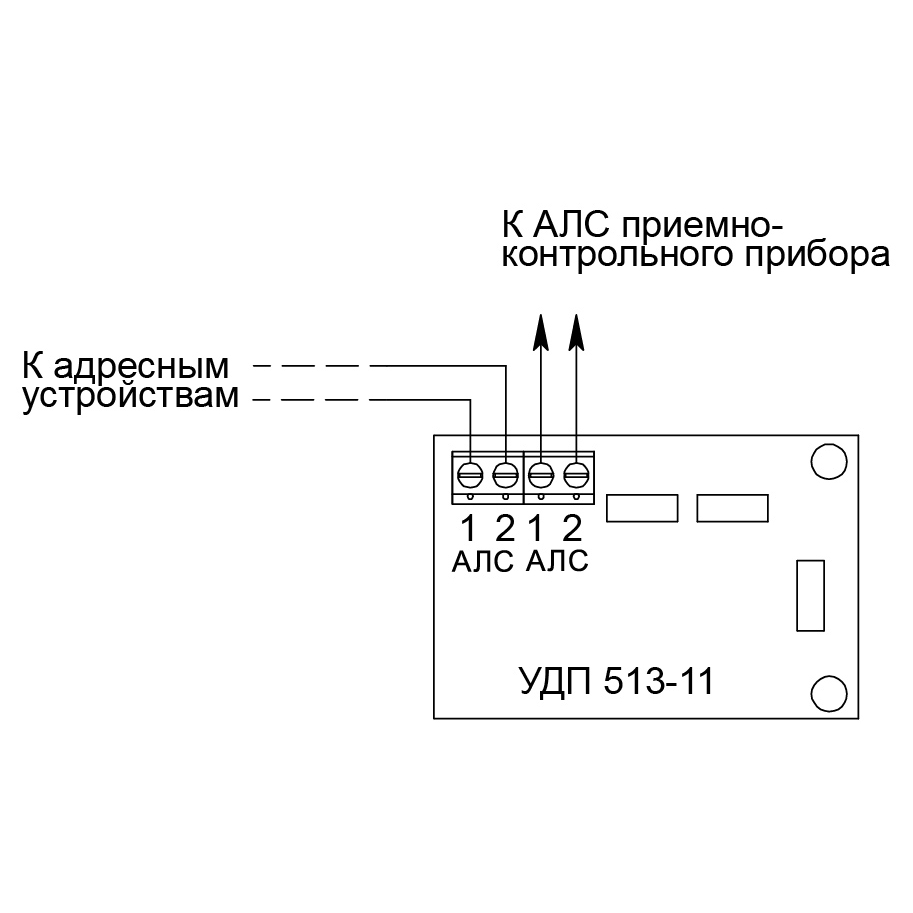

электроконтактное адресное УДП 513-11 -R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.
адресное УДП 513-11 -R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.
Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.
Современный дизайн и простота использования.
УДП 513-11 -R3 выпускается в соответствии с ГОСТ Р 53325-2012:
Технические характеристики:
Питание |
от АЛС |
Ток потребления от АЛС, не более |
0,12 мА |
Усилие нажатия на кнопку, не менее |
25 Н |
Частота моргания светового индикатора в режиме “дежурный“ |
0,25 Гц |
Частота моргания светового индикатора в режиме “Нажатие кнопки” |
2 Гц |
Габаритные размеры, не более |
88х85х46 мм |
Масса, не более |
150 г |
Степень защиты оболочки |
IP31 |
Рабочий диапазон температур |
от -40 до +60°С |
Средний срок службы, не менее |
10 лет |
