R3-МС-Е (319537) Модуль сопряжения

Модуль сопряжения

Назначение: предназначен для использования совместно с приемно-контрольными приборами R3-Рубеж-2ОП.  представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов R3-Рубеж-2ОП и других устройств интерфейса R3-Link с компьютером через интерфейс Ethernet.

Основные особенности R3-МС-Е:

• Питание модуля  осуществляется как от внешнего источника питания напряжением 12 или 24 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.
• Максимальное количество компьютеров (АРМ), с которых возможно подключение к одному , не более 7. При этом максимальное количество одновременно подключенных компьютеров для мониторинга системы, не более двух. Не рекомендуется использовать с Wi-Fi соединением.
• Для надежности работы системы безопасности, к локальной сети, в состав которой входят модуль, не рекомендуется подключать оборудование, которое не относится к работе этой системы.

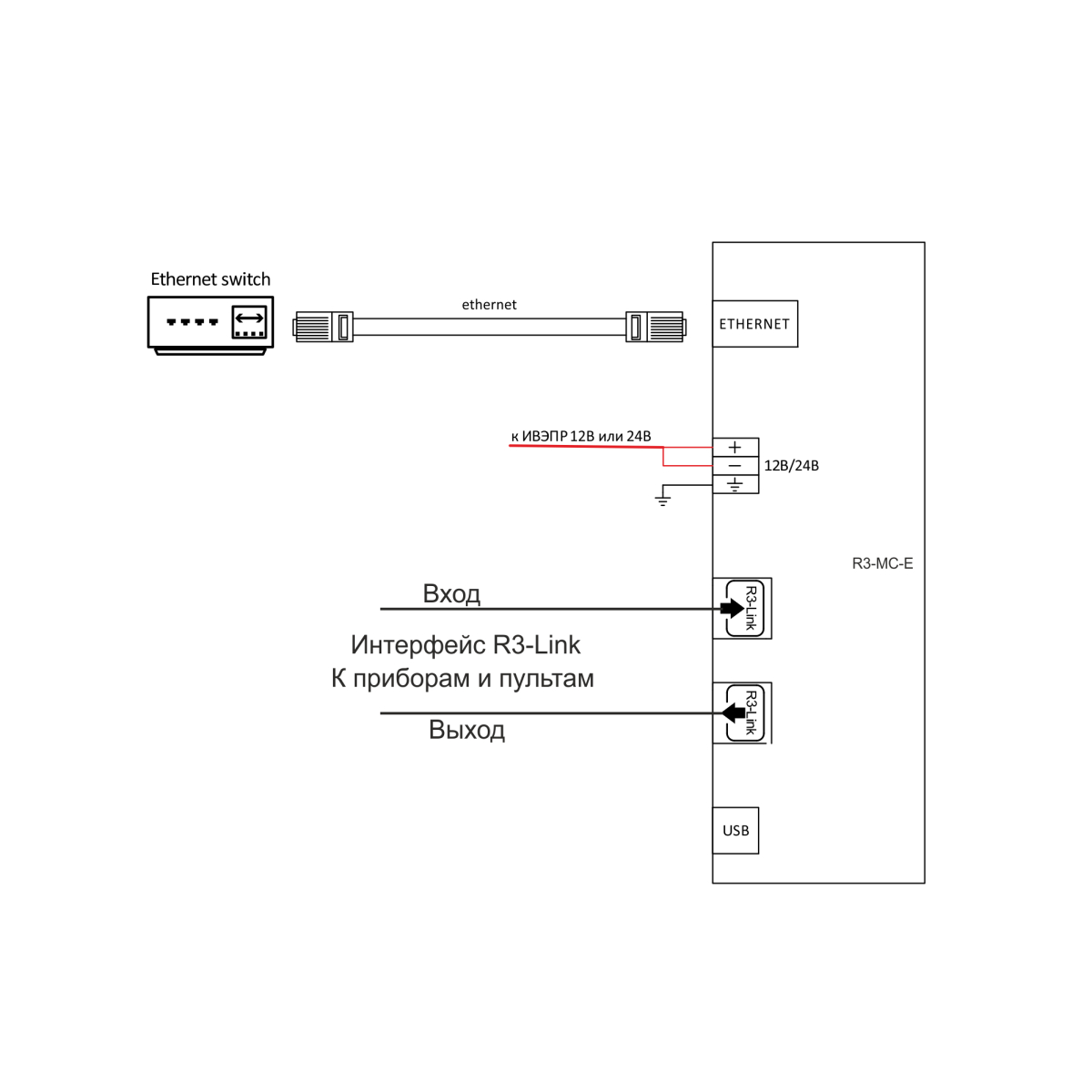

Основные функции:

• подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link;
• связь между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link, с другими аналогичными приборами, находящимися в другом интерфейсе R3-Link со своим модулем R3-МС-Е, через сеть Ethernet.
• светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером.

Параметры работы по Ethernet-каналу:

• скорость передачи – 100 Мбит/с
• режим передачи данных – full-duplex
• используемый протокол – UDP

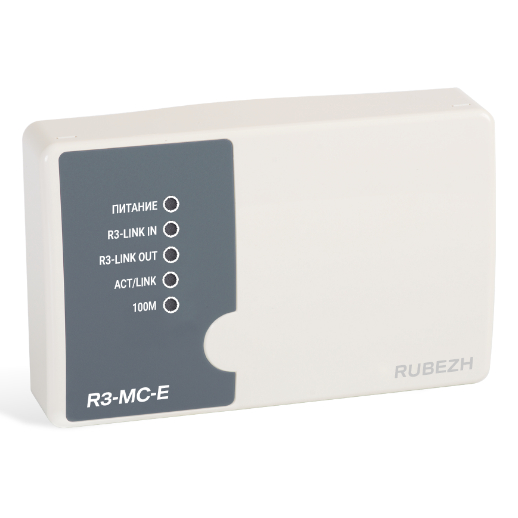

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния R3-МС-Е:

• светодиодный индикатор «HL1» (ПИТАНИЕ) отображающий наличие питания на МС-Е;
• светодиодные индикаторы «HL2» и «HL3», отображающие обмен данными в канале R3-Link;
• светодиодный индикатор «HL5» (ACT/LINK) отображающий обмен данными с сетью Ethernet;
• светодиодный индикатор «HL4» (Скорость обмена) отображающий текущую скорость обмена данными между системой и сетью Ethernet.

Технические характеристики:
