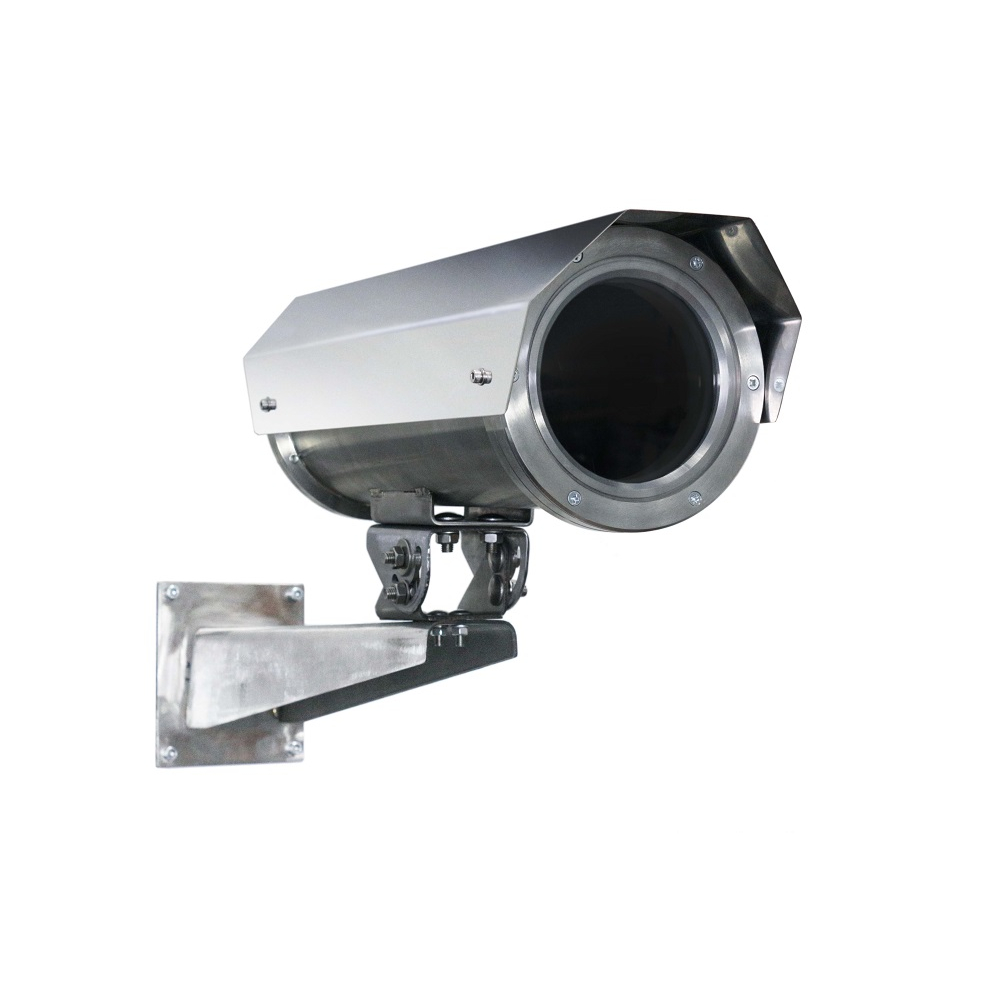

Релион-ТКВ-400-Н исп. 01 Термокожух взрывозащищенный

Термокожух взрывозащищенный, без блока питания, подогрева, холодного старта, защиты от КЗ

Термокожухи Релион ТКВ-400-П-Н и Релион ТКВ-400-Н

Релион ТКВ-400-Н. Взрывозащищенные термокожухи, поставляются в следующих исполнениях:

• Релион ТКВ-400-Н исп. 00 – питание по PoE, температурный диапазон от -45 до +55°С, без холодного старта, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-Н исп. 01 – без блока питания, подогрева, холодного старта и защиты от КЗ, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-Н исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-Н исп. 09 – питание 220 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-Н исп. 11 – питание по РоЕ, грозозащита, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-Н исп. 16 – питание 12 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм.

Релион ТКВ-400-П-Н. Общепромышленные термокожухи, поставляются в следующих исполнениях:

• Релион ТКВ-400-П-Н исп. 00 – питание по PoE, температурный диапазон от -45 до +55°С, без холодного старта, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-П-Н исп. 01 – без блока питания, подогрева, холодного старта и защиты от КЗ, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-П-Н исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-П-Н исп. 09 – питание 220 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-П-Н исп. 11 – питание по РоЕ, грозозащита, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм;
• Релион ТКВ-400-П-Н исп. 16 – питание 12 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 260 мм.

Релион-ТКВ-400-П-Н-ИК. Общепромышленные термокожухи со встроенным ИК-прожектором, поставляются в следующих исполнениях:

• Релион ТКВ-400-П-H-ИК исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
• Релион ТКВ-400-П-H-ИК исп. 09 – питание 220 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
• Релион ТКВ-400-П-H-ИК исп. 11 – питание по РоЕ, грозозащита, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм;
• Релион ТКВ-400-П-H-ИК исп. 16 – питание 12 В, подогрев, температурный диапазон от - 65 до +55 °С, холодный старт, внутренняя полезная длина – 245 мм.

Релион-ТКВ-400-П-Н-ИК-СО. Общепромышленные термокожухи со встроенным ИК-прожектором и стеклоочистителем, поставляются в следующих исполнениях:

• Релион ТКВ-400-П-Н-ИК-СО исп. 08 – питание 24÷36 В, подогрев, температурный диапазон от - 60 до +55 °С, холодный старт;
• Релион ТКВ-400-П-Н-ИК-СО исп. 09 – питание 220 В, подогрев, температурный диапазон от - 60 до +55 °С, холодный старт;
• Релион ТКВ-400-П-Н-ИК-СО исп. 11 – питание по РоЕ, грозозащита, подогрев, температурный диапазон от - 60 до +55 °С, холодный старт;
• Релион ТКВ-400-П-Н-ИК-СО исп. 16 – питание 12 В, подогрев, температурный диапазон от - 60 до +55 °С, холодный старт.

Взрывозащищенный термокожух для защиты видеооборудования в системах охранного и технологического видеонаблюдения во взрывоопасных зонах, а так же в условиях воздействия агрессивных сред.

Общепромышленный термокожух для защиты видеооборудования в системах охранного и технологического видеонаблюдения в условиях воздействия агрессивных сред.

Маркировка взрывозащиты 1Ex db IIC T6 Т5 Gb / РВ Ex db I Mb / Ex tb IIIC T85°C...T100°C Db позволяет применять термокожух с установленным внутри оборудованием во взрывоопасных зонах классов «1» и «2», а также в подземных выработках шахт, рудников и их наземных строениях.

Материал корпуса – нержавеющая сталь 12Х18Н10Т. Особо рекомендуется к применению в условиях воздействия агрессивных сред – щелочная и кислотная среда, воздействие морской воды и соляного тумана.

Полная пыле- и водонепроницаемость IP66/IP68 позволяет применять термокожух в помещениях с влажностью до 100%, сильной запыленностью, а также на открытых площадках в сложных погодных условиях.

Температурный режим эксплуатации у термокожухов с обогревом -65 ÷ +55 ºC.

Система обогрева имеет следующие особенности:

• автоматический режим поддержания температуры от 5ºС (±2ºС) внутреннего пространства термокожуха.
• автоматический подогрев внутреннего пространства до +1°С перед холодным запуском, что обеспечивает безопасный режим работы видеооборудования.
• аварийное отключение питания видеокамеры при достижении температуры внутри термокожуха +55°С.

Питание термокожуха возможно от разного типа источников, в зависимости от исполнения:

• исп. 00 – питание РоЕ по стандарту  IEEE 802.3at;
• исп. 01 – без блока питания;
• исп. 08 – питание 24÷36 В AC/DC;
• исп. 09 – питание 220 В AC;
• исп. 11 – питание РоЕ по стандарту  IEEE 802.3at;
• исп. 16 – питание 12 В DC.

Стабилизированное напряжение питания для видеокамеры 12 В DC (кроме исп.01).

Дальность ИК-прожектора в зависимости от угла

10º

100 метров

60º

60 метров

90º

15 метров

Термокожух исполнения Релион ТКВ-400-Н исп. 09-260-ВП дополнительно оборудован:

• устройством грозозащиты и защиты от замыкания сигнальной и питающей линии;

• передатчиком видеосигнала по кабельным линиям типа витая пара на удаленные расстояния;

• специальным оптическим усиленным стеклом смотрового окна

Термокожух "Релион"

ТКВ-400-П-Н

ТКВ-400-Н

Степень защиты оболочкой по ГОСТ 14254

Дополнительная информация:

• монтажный кронштейн входит в базовую комплектацию. Использование монтажного кронштейна, облегчает нацеливание термокожуха;
• термокожухи "Релион" внесены в номенклатурный Справочник МТР ОАО «Газпром»;
• козырек и кабельные вводы в стоимость не входят - обязательно указывать дополнительно;
• козырек служит для защиты смотрового стекла от атмосферных воздействий;
• возможна установка двух кабельных вводов, либо кабельного ввода и заглушки;
• эксплуатация термокожуха без установленных кабельных вводов не допускается.

Технические характеристики Термокожухи Релион ТКВ-400-П-Н и Релион ТКВ-400-Н:
