Релион-ТКВ-П-ВО-ИК исп. 01 Термокожух взрывозащищенный

1 год гарантии
  • Производитель: Релион
  • Код товара: 444-829

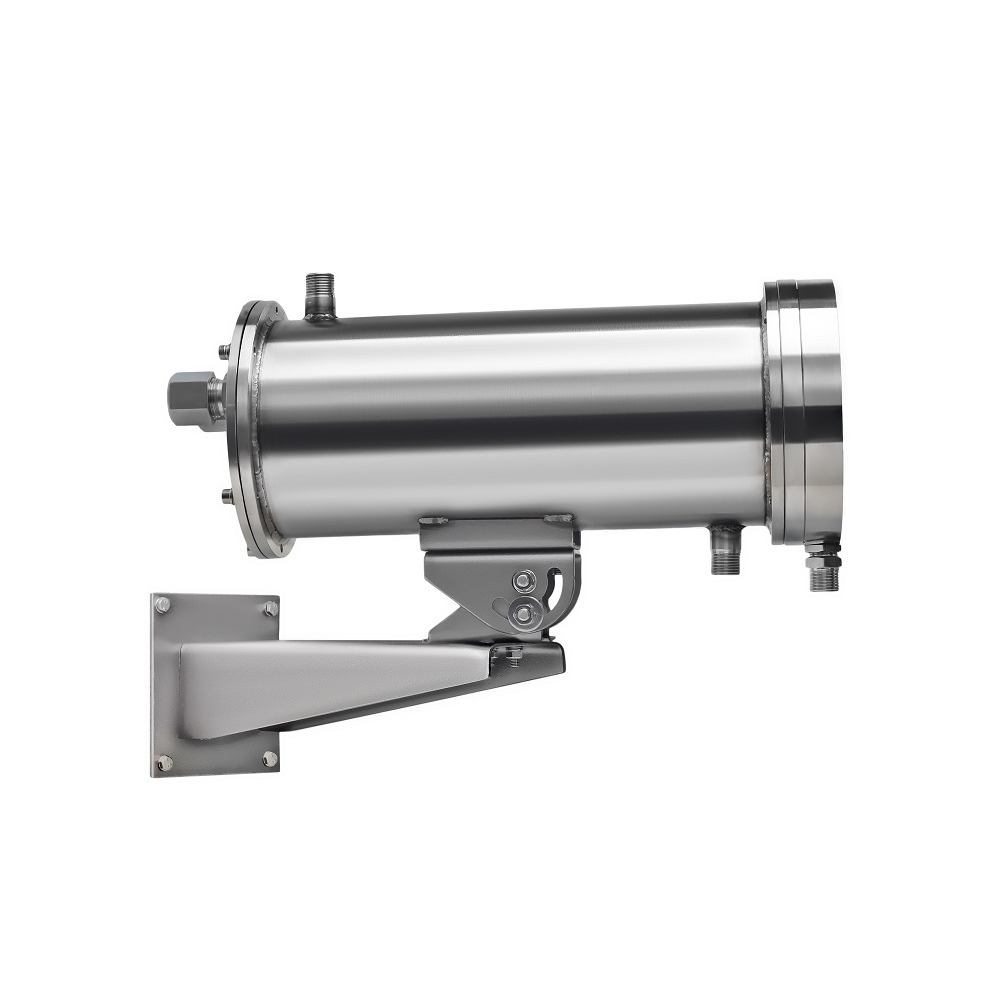

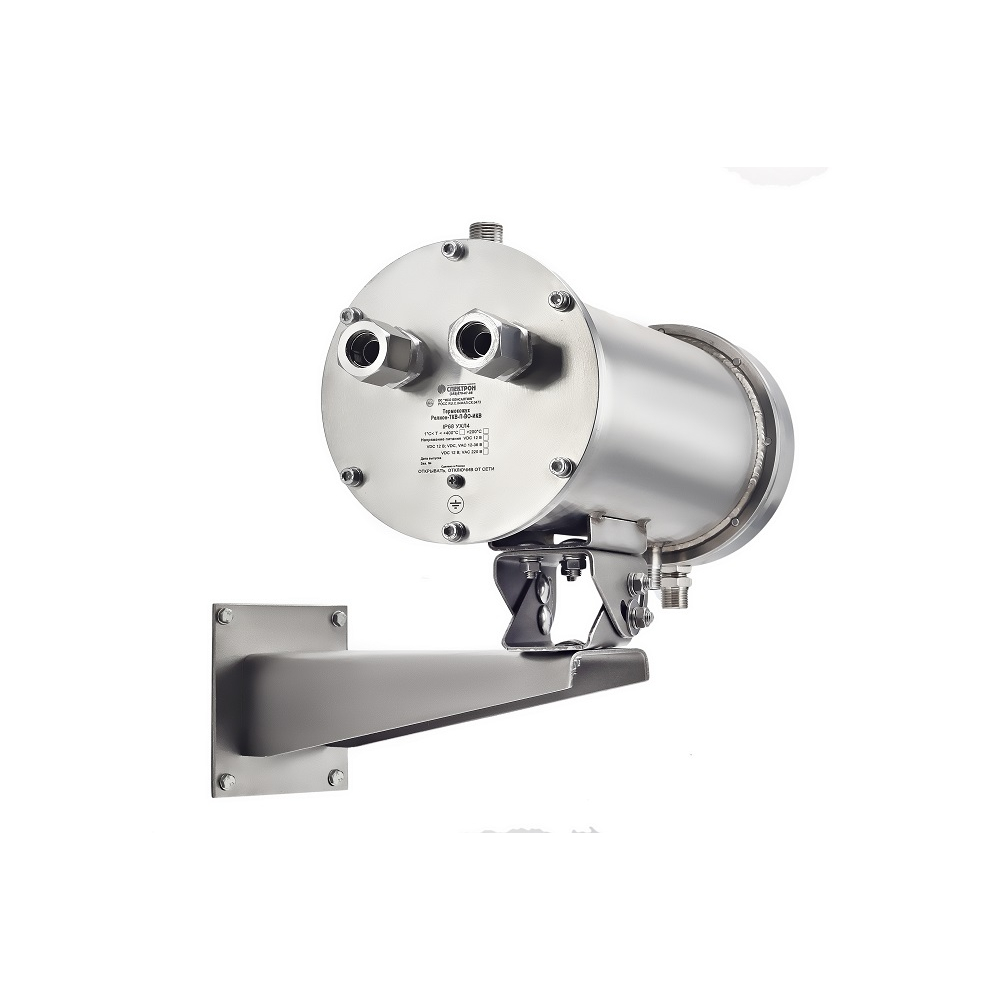

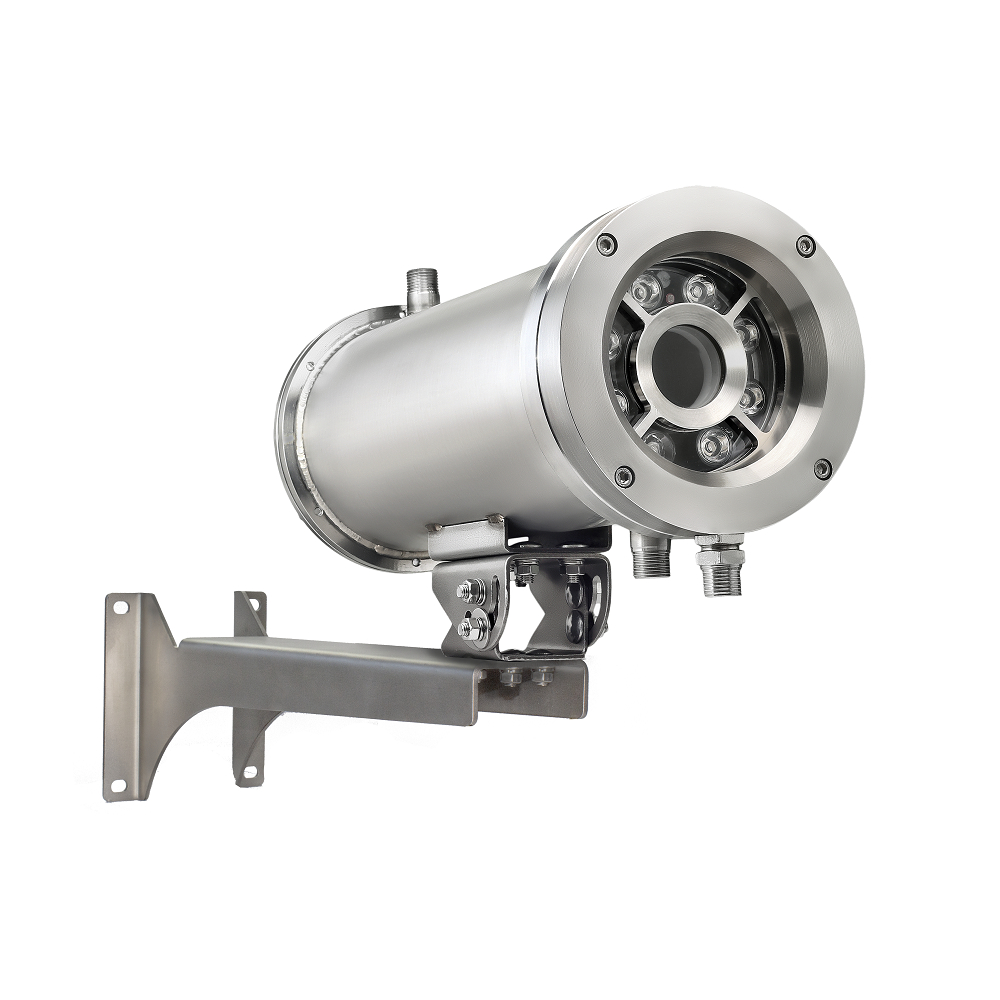

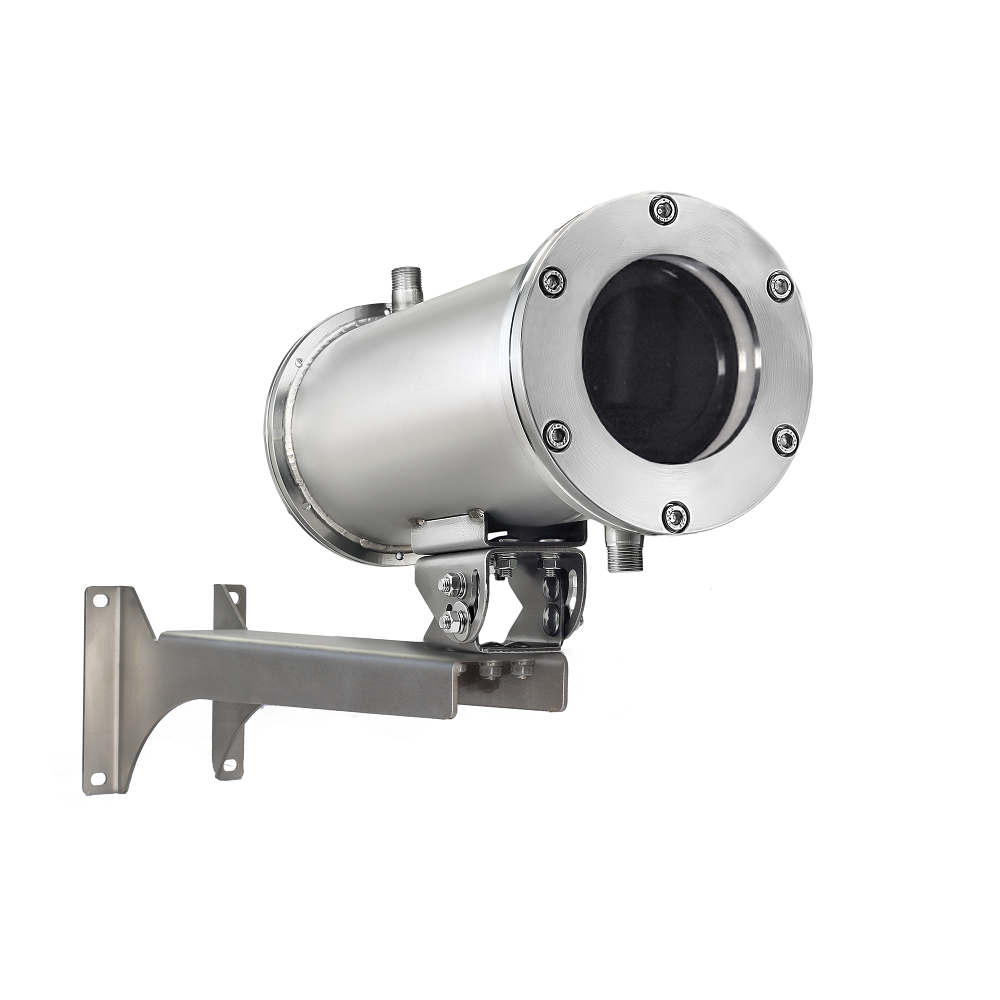

Релион -ТКВ-П-ВО-ИК исп. 01 Релион-ТКВ-П-ВО-ИК исп. 01 изображение 2Релион-ТКВ-П-ВО-ИК исп. 01 изображение 3Релион-ТКВ-П-ВО-ИК исп. 01 изображение 4
Фото 1
Фото 2
Фото 3
Фото 4
314 просмотров
129920.00 ₽
Рекомендованная цена
113 550 ₽
Наличие и срок поставки уточняйте

Под заказ

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв
  • Модификация: Релион-ТКВ-П-ВО-ИК исп. 01

Термокожух взрывозащищенный. Напряжение питания кожуха: 12 VDC.

Термокожух с водяным охлаждением Релион-ТКВ-П-ВО и Релион-ТКВ-ВО

Предназначен для организации технологического и охранного видеонаблюдения в прокатных, термических, литейных и других горячих цехов металлургических производств в условиях высоких температур окружающей среды.

Термокожух с маркировкой взрывозащиты 1Ex db IIC T5…T6 Gb / Ex tb IIIC T85°С–T100°С Db  / PB Ex db I Mb применяется в системах охранного и технологического видеонаблюдения во взрывоопасных зонах классов «1» и «2».

Температурный диапазон окружающей среды вокруг термокожуха от +1 до +200°С.

Корпус термокожуха из нержавеющей стали 12Х18Н10Т обеспечивает надежную защиту видеооборудования в условиях воздействия агрессивных химических сред.

Термокожухи: Релион-ТКВ-ВО-Exd (взрывозащищенные) поставляются в следующих исполнениях:

  • Релион-ТКВ-ВО-Exd исп. 01 – питание 12 В DC;
  • Релион-ТКВ-ВО-Exd исп. 02 – питание 24÷36 В DC/AC;
  • Релион-ТКВ-ВО-Exd исп. 06 – питание 220 В AC;
  • Релион-ТКВ-ВО-Exd исп. 11 – питание по PoE.

Термокожухи со встроенным ИК-прожектором: Релион-ТКВ-ВО-ИК-Exd (взрывозащищенные) поставляются в следующих исполнениях:

  • Релион-ТКВ-ВО-ИК-Exd исп. 01 – питание 12 В DC;
  • Релион-ТКВ-ВО-ИК-Exd исп. 02 – питание 24÷36 В DC/AC;
  • Релион-ТКВ-ВО-ИК-Exd исп. 06 – питание 220 В AC;
  • Релион-ТКВ-ВО-ИК-Exd исп. 11 – питание по PoE.

Термокожухи: Релион-ТКВ-П-ВО (промышленные) поставляются в следующих исполнениях:

  • Релион-ТКВ-П-ВО исп. 01 – питание 12 В DC;
  • Релион-ТКВ-П-ВО исп. 02 – питание 24÷36 В DC/AC;
  • Релион-ТКВ-П-ВО исп. 06 – питание 220 В AC;
  • Релион-ТКВ-П-ВО исп. 11 – питание по PoE.

Термокожухи со встроенным ИК-прожектором: Релион-ТКВ-П-ВО-ИК (промышленные) поставляются в следующих исполнениях:

  • Релион-ТКВ-П-ВО-ИК исп. 01 – питание 12 В DC;
  • Релион-ТКВ-П-ВО-ИК исп. 02 – питание 24÷36 В DC/AC;
  • Релион-ТКВ-П-ВО-ИК исп. 06 – питание 220 В AC;
  • Релион-ТКВ-П-ВО-ИК исп. 11 – питание по PoE.

Полная пыле- и водонепроницаемость кожуха – IP68.

Корпус термокожуха имеет двойную стенку, внутри которой циркулирует охлаждающая жидкость (вода) для отвода лишнего тепла.

Средний расход воды для обеспечения рабочей температуры внутри термокожуха 2 литра в минуту.

Аварийное отключение питания видеокамеры при достижении температуры внутри термокожуха +60°С.

Стабилизированное постоянное напряжение питания для видеокамеры 12 В.

Новая опция – параметры резьбы под кабельные вводы по европейским стандартам.

Степень защиты оболочкой по ГОСТ 14254

Технические характеристики Термокожух с водяным охлаждением Релион-ТКВ-П-ВО и Релион-ТКВ-ВО:

Термокожух "Релион"

ТКВ-ВО-Exd,

ТКВ-П-ВО

ТКВ-ВО-ИК-Exd,

ТКВ-П-ВО-ИК

Маркировка взрывозашиты для исполнений ТКВ-ВО и ТКВ-ВО-ИКВ

1Ex db IIC T5…T6 Gb / Ex tb IIIC T85°С–T100°С Db  / PB Ex db I Mb

Материал корпуса

Нержавеющая сталь
12Х18Н10Т

Температурный диапазон, °С

+1 до +200

Степень защиты оболочкой, IP

68

Полезный внутренний объём, мм

85х85х260

85х85х245

Диапазон излучения ИК-подсветки, нм

850

Дальность действия ИК-прожектора в зависимости от угла

-

10º/100 метров

-

60º/60 метров

-

90º/15 метров

Порог включения/отключения ИК-прожектора, лк

-

3

Количество ИК-излучателей с фокусирующей линзой, шт

-

8

Напряжение питания термокожуха, В

12 DC, 24÷36 AC/DC, 220 AC, по PoE

Напряжение питания видеокамеры, В

12 DC

Максимальная потребляемая мощность термокожуха, не более, Вт

30

Ток потребления, не более, А

12 V DC

5,4

24÷36 V DC/AC

2,7

220 V AC

0,3

Расход  охлаждающей воды при t° окружающей среды +200°С и t° воды +10°С, л/мин

2

Количество кабельных вводов (в комплект не входят)

2

Штуцеры входа и выхода воды

G1/2

 Габаритные размеры термокожуха с крепежно-юстировочным устройством, мм

600х160х320

Масса, не более, кг

16,5

17,0

Срок службы, не менее, лет

10
