TA-H22-15F2
641 просмотр

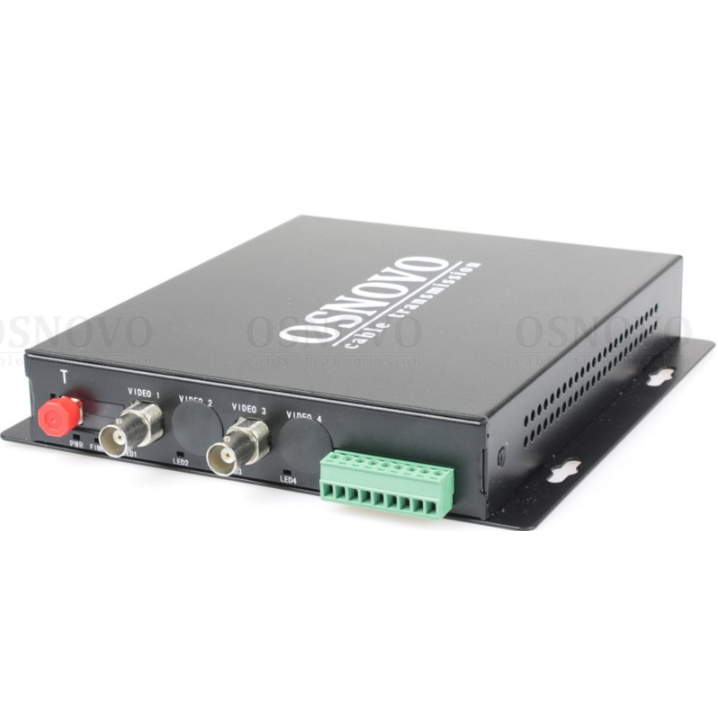

TA-H22-15F Оптический передатчик 2 каналов видео
- Производитель: OSNOVO
- Код товара: 448-347
Оптический передатчик 2 каналов видео HDCVI/HDTVI/AHD/CVBS и 1 двунаправленного канала управления (RS485/полудуплекс) по одномодовому оптоволокну до 20км. Максимальное разрешение 2560x1920. Рабочие длины волн WDM: 1310нм/1550нм. Вх.-BNCх2/Роз.5,5мм(DC5V)/ Клемм.колодка(RS485). Вых.-FC. В комплекте: БП DC5V(2A). Размеры (ШxВxГ): 167*28*173мм. Вес:0,7 кг. Рабочая температура: -15…+60°С.

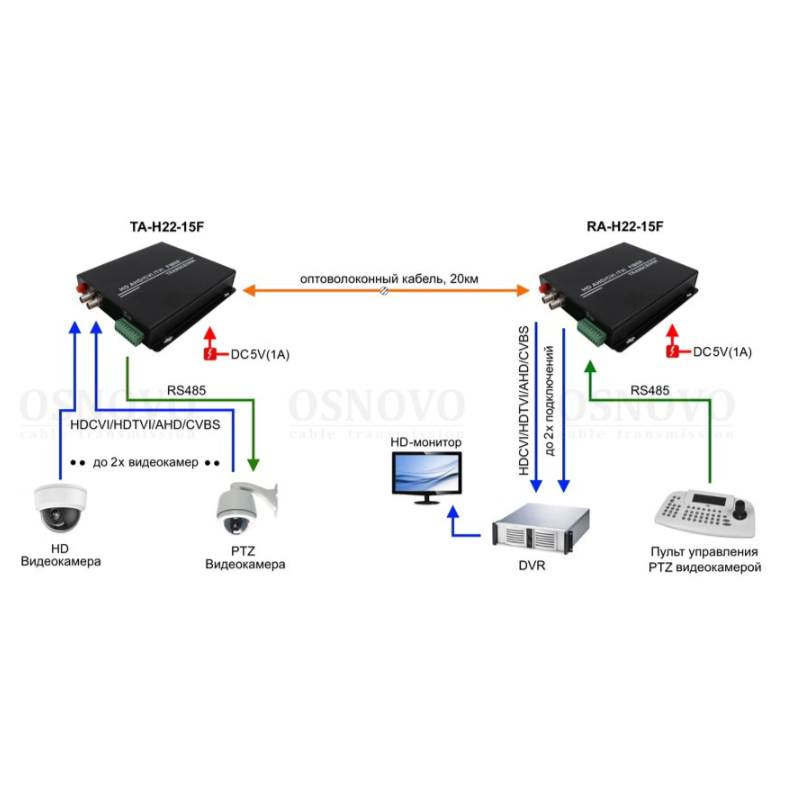

Назначение: предназначен для передачи видеосигналов форматов HDCVI / HDTVI / AHD / CVBS и сигналов управления (RS485) по одному волокну одномодового оптоволоконного кабеля на расстояние до 20 км. В зависимости от модели передатчики и приемники способны осуществлять передачу и прием от 1 до 16 каналов видео. Кроме того, устройства оборудованы встроенными элементами грозозащиты 4 кВ.
Основные особенности TA-H22-15F:
- Количество каналов видео 1-16 в зависимости от модели; Поддержка видеоформатов: HDCVI/HDTVI/AHD/CVBS; Разрешение: 720р(25/30/50Гц), 960р(25/30Гц), 1080р(30Гц),
- 3Мр(18Гц), 4Мр(14Гц), 5Мр(11Гц);
- Расстояние передачи:
- до 20км (одномодовое оптоволокно),
- до 500м (многомодовое волокно);
- Тип оптоволокна - одномодовое, 9/125мкм;
- Тип используемого оптического разъема - FC;
- Сигналы управления (PTZ) - RS485;
- Встроенная грозозащита - 4 кВ;
- Рабочая температура: -15...+60° C
- Монтаж в 19" стойку
Технические характеристики:
|
Назначение |
Передатчик |
|
|
Кол-во каналов видео |
2 |
|
|
Кол-во каналов RS485 |
1 |
|
|
Формат видеосигнала |
HDCVI/HDTVI/AHD/CVBS |
|
|
Разрешение |
720р(25/30/50Гц), 960р(25/30Гц), 1080р(30Гц), 3Mp(2048x1536,18Гц), 4Мр(2560х1440, 14Гц), 5Мр(2560х1920, 11Гц) |
|
|
Полоса пропускания (видео) |
до 50 МГц |
|
|
Уровень напряжения видеосигнала (вх.) (передатчик) |
1V p-p |
|
|
Уровень напряжения видеосигнала (вых.) (приемник) |
1V p-p |
|
|
Расстояние передачи (оптоволокно) |
до 20 км по одномодовому волокну до 500м по многомодовому волокну |
|
|
Тип оптического волокна |
Одномодовое, 9/125 мкм |
|
|
Длина волны |
1310/1550нм (WDM) |
|
|
Выходная оптическая мощность передатчика |
-8...-3dBm |
|
|
Чувствительность приемника |
-23dBm |
|
|
Обратные потери |
14dBm |
|
|

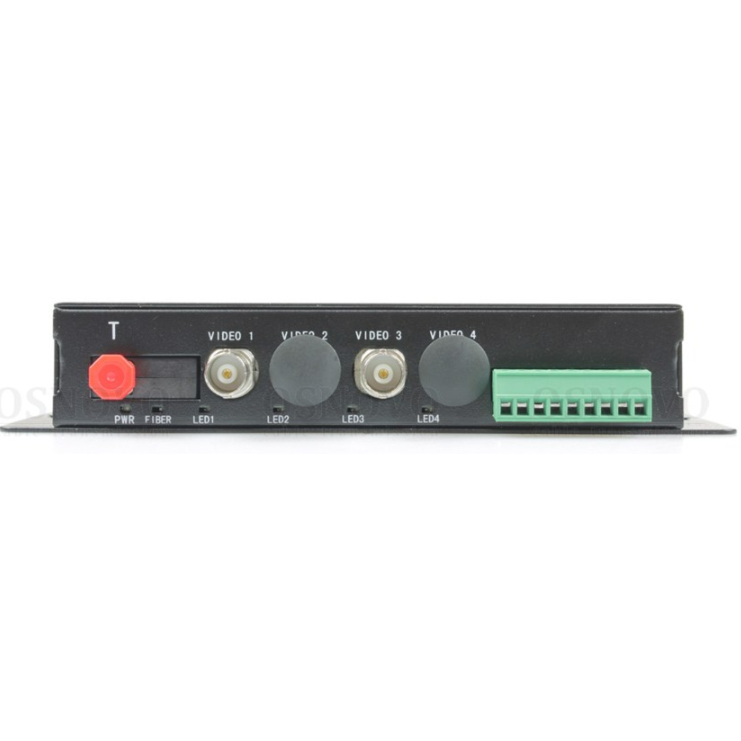

Разъемы |
Видеосигнал (вх./вых.) |
BNC x 2 шт. |
|
RS485 |
Клеммная колодка |
|
|
Оптоволокно |
FC x1 |
|
|

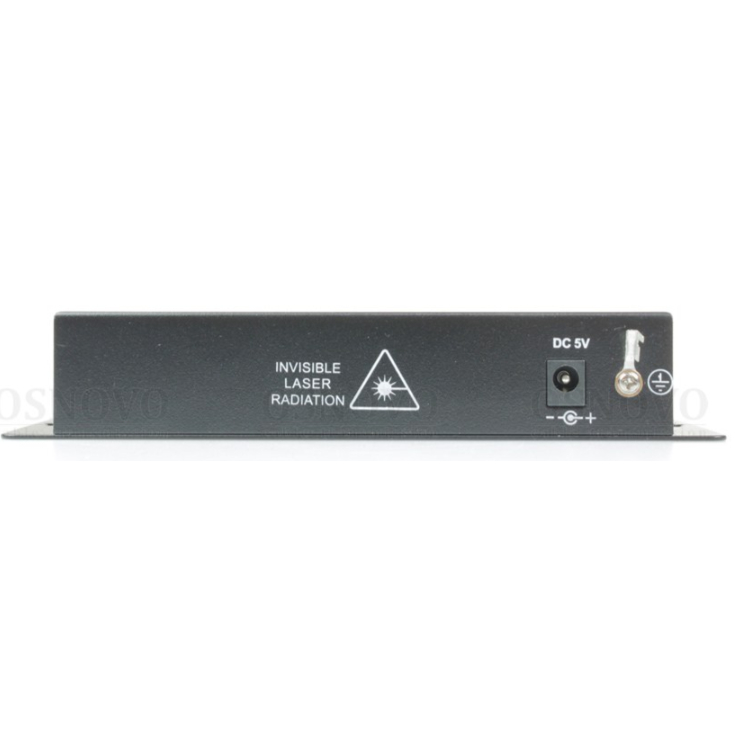

Питание |
DC5.5x2.1 мм (розетка) |
|
|
Питание |
БП AC230V/DC5V (1 А) |
|
|
Потребляемая мощность |
< 4 Вт |
|
|
Грозозащита |
4 кВ |
|
|
Тип монтажа |
На плоскую поверхность |
|
|
Рабочая температура |
-15...+60° C |
|
|
Относительная влажность |
до 95% без конденсата |
|
|
Вес (без упаковки) кг |
0.7 |
|
|
Размеры (ШхВхГ) мм |
167x28x173 |
|
