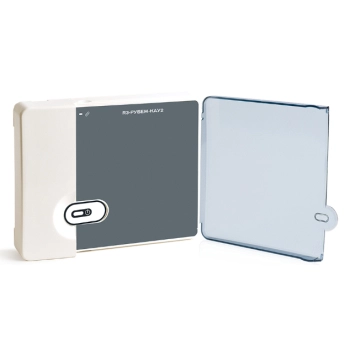

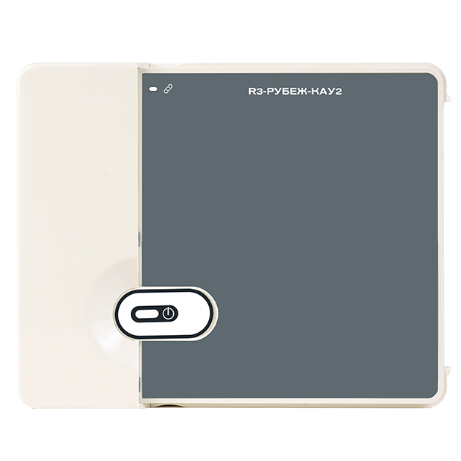

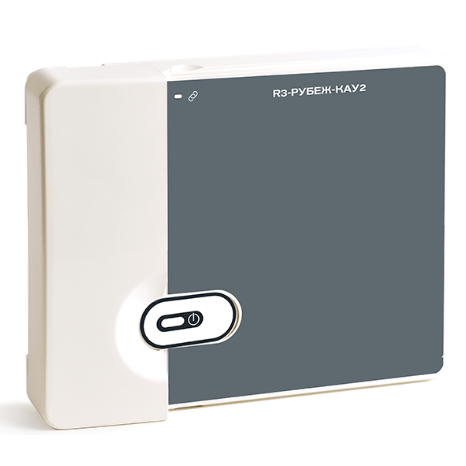

R3-Рубеж-КАУ2 (319974) Контроллер адресных устройств

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 447-174
Рубеж R3--КАУ2 R3-Рубеж-КАУ2 изображение 2R3-Рубеж-КАУ2 изображение 3R3-Рубеж-КАУ2 изображение 4R3-Рубеж-КАУ2 изображение 5
Превью товара 1
Превью товара 2
Превью товара 3
Превью товара 4
Превью товара 5
308 просмотров
42 900 ₽
Розничная цена

Наличие:
Наличие и срок поставки уточняйте у менеджеров

Курьерская доставка
бесплатно

Доставка в ПВЗ
бесплатно

Оставить отзыв

Контроллер адресных устройств для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения, системах охранной сигнализации, а также системах контроля и управления доступом. На адресных контроллерах R3-Рубеж-КАУ2 можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов и контроллеров, блоков индикации, пультов управления, модулей сопряжения и т.п.

Назначение: контроллер адресных устройств  предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения, системах охранной сигнализации, а также системах контроля и управления доступом. На адресных контроллерах  можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов и контроллеров, блоков индикации, пультов управления, модулей сопряжения и т.п.

Основные особенности R3-Рубеж-КАУ2:

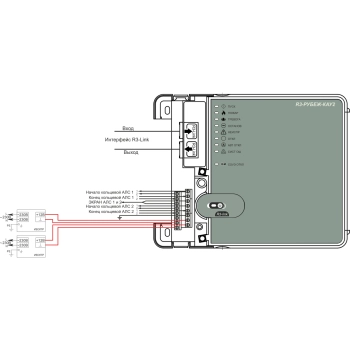

  • Контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.
  • В приборе имеется возможность создания до 500 охранных или пожарных зон.
  • Автоматическое включение расположенных на АЛС устройств светозвукового и речевого оповещений при различных событиях в системе.
  • Регистрирование в энергонезависимую память всех происходящих в системе событий.
  • Отображение состояния контроллера ("пожар", "тревога", "неисправность" и т.д.) на встроенных светодиодных индикаторах.
  • События с одного контроллера на другие аналогичные контроллеры или приборы R3-Рубеж-2ОП по интерфейсу R3-Link не передаются и не отображаются на их экранах.
  • В контроллере имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.
  • Контроллер ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью ПО «FireSec3» Оперативная задача. Запись осуществляется в кольцевой буфер.
  • Контроллер имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.
  • Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.
  • Конфигурация контроллера в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec3 Администратор».
  • Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec3 Оперативная задача». Приобретается отдельно.
  • Контроллер работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec3 Администратор».
  • Подключение контроллера к компьютеру производится при помощи преобразователя интерфейсов R3-МС или R3-МС-Е. С целью конфигурирования допускается подключение с помощью USB-кабеля.

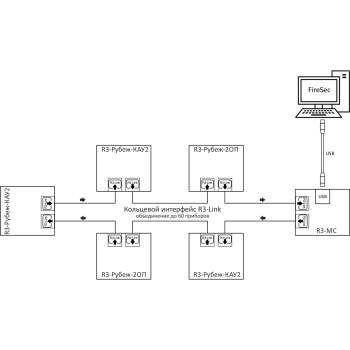

  • Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 контроллеров и приемно-контрольных приборов и выводом информации на компьютер.

Контроллер  работает со следующими адресными устройствами:

  • адресными извещателями пожарными ИП 212/101-64-PR-R3, ИП 212-64-R3, ИП 101-29 PR-R3; ИП 212-164-R3;
  • адресными извещателями пожарными ручными ИПР 513-11-А-R3 и ИПР 513-11ИКЗ-А-R3;
  • адресными устройствами дистанционного пуска УДП 513-11-R3 и УДП 513-11ИКЗ-R3;
  • адресными извещателями пожарными дымовыми линейными ИПДЛ-264/1 и ИПДЛ 264/2;
  • адресными модулями управления клапанами дымоудаления МДУ-1-R3, МДУ-1С-R3;
  • адресными модулями речевого оповещения МРО-2М-R3;
  • приборами управления оповещением пожарными Sonar SPM;
  • адресными световыми и светозвуковыми оповещателями ОПОП 1-R3, ОПОП 124-R3;
  • адресными модулями управления пожаротушением МПТ-1-R3;
  • адресными пожарными метками АМП-4-R3;
  • адресными метками АМ-1-R3 и АМ-4-R3;
  • изоляторами адресных шлейфов ИЗ-1-R3;
  • адресными релейными модулями РМ-1-R3, РМ-4-R3, РМ-1К-R3, РМ-4К-R3;
  • радиоканальными удлинителями адресной линии связи КРК-4-БС-R3;
  • адресными конвертерами протокола АКП-1-R3;
  • адресными шкафами управления насосом/вентилятором ШУН/В-R3;
  • адресными шкафами управления электроприводной задвижкой ШУЗ-R3;
  • адресными резервированными источниками питания ИВЭПР 12/2 RS-R3, ИВЭПР 12/3,5 RS-R3, ИВЭПР 12/5 RS-R3;
  • модулями контроля доступа МКД-2 прот.R3;
  • интерфейсными модулями ИМ-1 прот.R3;
  • адресными охранными извещателями звуковыми ИО32920-2, объемными ИО 30920-2 и ИО 40920-2, магнитоконтактными ИО 10220-2;
  • адресными изоляторами шлейфа ИЗ-1-R3;


Основные функции:

  • прием сигналов от адресных устройств по адресной линии связи;
  • включение выносных приборов сигнализации при возникновении тревоги и пожара;
  • управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
  • управление системой контроля и управления доступом;
  • автоматический контроль целостности АЛС и исправности адресных устройств;
  • управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП или контроллеров R3-Рубеж-КАУ, находящихся в одном интерфейсе R3-Link.
  • световая индикация режимов работы;
  • обмен данными по интерфейсу USB с компьютером.

Технические характеристики:

Напряжение питания

От 10,2 до 14,4 В
или
От 20,4 до 28,8 В

Собственный ток потребления контроллера, не более

0,5 А при Uпит. 12 В
0,25 А при Uпит. 24 В

Ток, потребляемый контроллером, при подключении 500 адресных устройств, не более

1,2А при Uпит. 12В
0,6А при Uпит. 24В

Количество внешних интерфейсов для обмена и программирования:
 типа R3-Link кольцевой
 типа USB

1
1

Количество АЛС, подключаемых к контроллеру

2

Длина: АЛС, не более
кабеля интерфейса R3-Link, не более
кабеля интерфейса USB

3000 м
1000 м
до 3 м

Максимальное количество адресных устройств, подключаемых к одной АЛС

250

Максимальное количество зон в контроллере, не более

500

Напряжение на выходных клеммах АЛС

от 24 до 36 В

Габаритные размеры контроллера, не более

160х200х50 мм

Масса, не более

1 кг

Рабочий диапазон температур

от 0 до плюс 55°С

Документация:
  1. Инструкция R3--КАУ2
