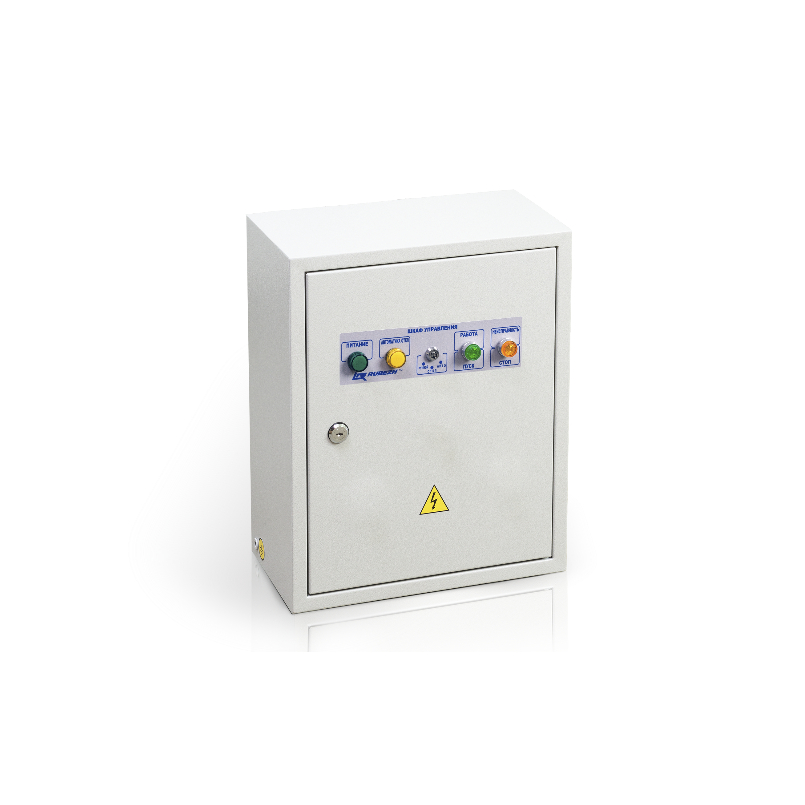

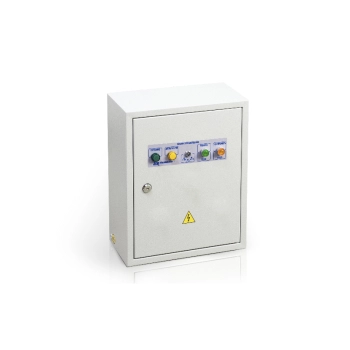

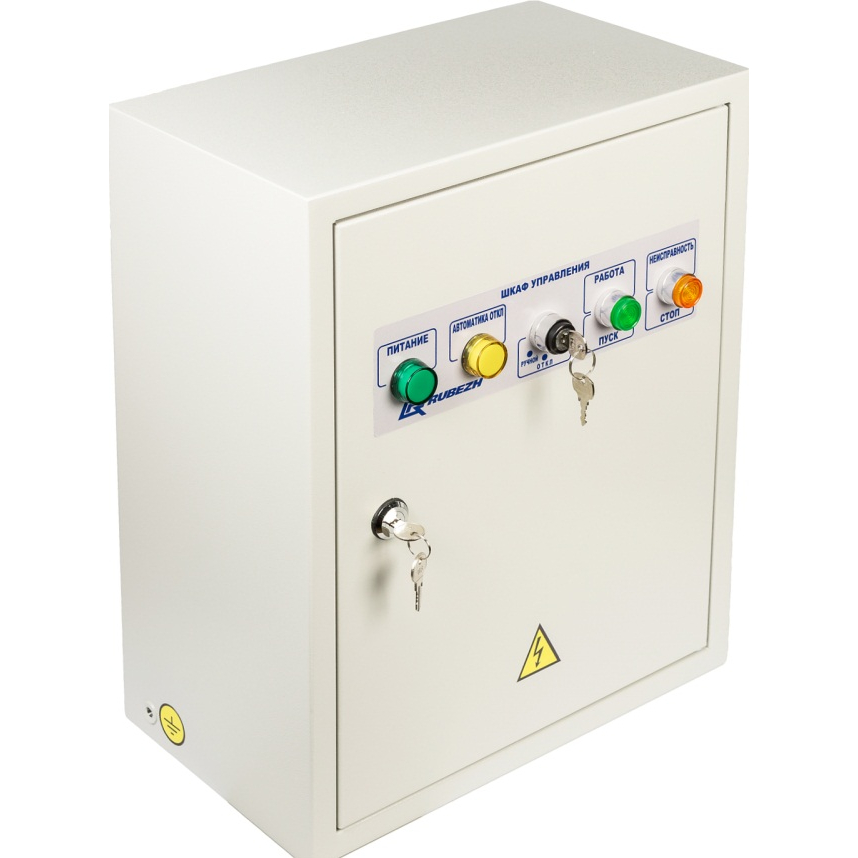

ШУ-0,75 прот. R1 Шкаф управления адресный

Шкаф управления, обеспечивает управление электродвигателями мощностью 0,75 кВт, трехфазными, рассчитанными на напряжение 400 В в сетях с системой заземления TN-C или TN-S; может использоваться только с ППКП «Рубеж-4А» и ППКОП «Рубеж-2ОП» или автономно

ШУ управляет электродвигателем различных исполнительных устройств систем пожаротушения, дымоудаления и других инженерных систем здания через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме командными импульсами встроенного в шкаф контроллера по сигналу с ППКП, а также в ручном режиме управления с кнопок удаленного запуска либо с кнопок панели шкафа без участия ППКП.
Шкаф управления ШУ обеспечивает управление трехфазными электродвигателями, рассчитанными на напряжение 400 В, номинальной мощностью от 0,18 до 45 кВт, в сетях с системой заземления TN-C или TN-S.

Шкаф управления обладает следующими функциями:
• контроль наличия и параметров трёхфазного электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы шкафа;
• контроль исправности входных цепей от датчиков и кнопок на обрыв и короткое замыкание;
• местное переключение режима управления электроприводом на один из трех режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКП сигналов своего состояния по адресной линии связи АЛС;
• управление подключенным электроприводом в соответствии с командами, получаемыми по адресной линии связи от ППКП или по командам местного управления.

Характеристики:
• Рабочее напряжение сети для трехфазных ШУ: 400 (+40/–60) В
• Номинальная частота: 50±1 Гц
• Тип заземления: TN-C/TN-S
• Мощность: 0,75 кВт
