ИП104 Спектрон-STSW - 68 Извещатель пожарный тепловой линейный
- Производитель: Спектрон
- Код товара: 449-559
Извещатель пожарный тепловой линейный, ПВХ оболочка, температура срабатывания 68°С, рабочая температура -40…+45°С, 1м
Термокабель Спектрон-STSW выполняет функции чувствительного элемента в составе линейного теплового пожарного извещателя и служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине

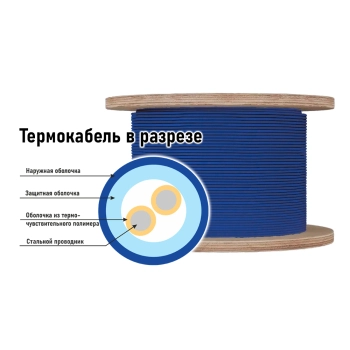

Термокабель Спектрон-STSW представляет собой специальный термочувствительный двухжильный кабель, осуществляющий электрическую сигнализацию о превышении пороговой температуры на каком-либо участке его длины. Сигнализация осуществляется за счет замыкания жил кабеля в месте превышения пороговой температуры
Термокабель извещателя может устанавливаться во взрывоопасных по газу зонах класса 0 и ниже по ГОСТ IEC 60079-10-1-2013, во взрывоопасных по пыли зонах класса 20 и ниже по ГОСТ 31610.10-2-2017 при подключении к искробезопасным модулям СПЕКТРОН-МИТ серии Exi.
Термокабель предназначен для применения в системах пожарной сигнализации совместно с модулями СПЕКТРОН-МИТ
По виду реакции на температуру как фактор пожара термокабель является тепловым пороговым извещателем максимального действия
Материал исполнения:
- ИП104 "Спектрон-STSW" - ПВХ оболочка;
- ИП104 "Спектрон-STSW-СР" - Химически-устойчивая фторполимерная оболочка
|
В зависимости от исполнения термокабеля по температуре срабатывания, внешняя изоляция термокабеля Спектрон-STSW окрашена в цвет: |
||||
|
Возможные значения |
Описание |
Класс |
Рабочая температура |
Цвет изоляции |
|
68 |
Температура срабатывания 68°С |
А3 |
-55°...+45°С |
Синий |
|
88 |
Температура срабатывания 88°С |
C |
-55°...+60°С |
Красный |
|
105 |
Температура срабатывания 105°С |
D |
-55°...+75°С |
Белый |
|
138 |
Температура срабатывания 138°С |
F |
-55°...+100°С |
Желтый |
|
180 |
Температура срабатывания 180°С |
H |
-55°...+135°С |
Оранжевый |
Технические характеристики:
|
Параметры |
Значение |
|
|
Погонное сопротивление (суммарное для 2 жил), Ом/м |
0,60 ÷ 0,06 |
|
|
Погонная емкость, пФ/м |
100, не более |
|
|
Погонная индуктивность термокабеля, мкГн/м |
10, не более |
|
|
Максимально допустимое рабочее напряжение между жилами термокабеля, В |
48 DC |
|
|
Максимально допустимый рабочий ток в жилах, А |
0,2 |
|
|
Значение электрического сопротивления изоляции, МОм/м |
1000, не менее |
|
|
Значение электрической прочности изоляции термокабеля, кВ |
0,75 не менее |
|
|
Наружный диаметр термокабеля, мм |
5,0 |
|
|
Диаметр жилы термокабеля, мм |
1,0 |
|
|
Допустимый радиус изгиба, мм |
150 |
|
|
Диапазон рабочих температур, °С |
Спектрон-STSW-68 |
-55…+45 |
|
Спектрон-STSW-88 |
-55…+60 |
|
|
Спектрон-STSW-105 |
-55…+75 |
|
|
Спектрон-STSW-138 |
-55…+100 |
|
|
Спектрон-STSW-180 |
-55…+130 |
|
|
Максимальное время срабатывания |
Спектрон-STSW-68 |
10 |
|
Спектрон-STSW-88 |
||
|
Спектрон-STSW-105 |
15 |
|
|
Спектрон-STSW-138 |
20 |
|
|
Спектрон-STSW-180 |
||
|
Материал исполнения |
Спектрон-STSW |
ПВХ оболочка |
|
Спектрон-STSW-СР |
химически-устойчивая фторполимерная оболочка |
|
|
Относительная влажность |
90% |
|
|
Степень защиты оболочкой по ГОСТ 14254, не ниже |
IP66 |
|
|
Вероятность безотказной работы |
0,09 |
|
|
Наработка на отказ, ч |
40 000 |
|
|
Режим работы |
круглосуточный непрерывный |
|
|
Срок службы |
не менее 10 лет |
|
- Тип пожарного извещателя: Термокабель
- Производитель: Спектрон
- Артикул производителя: 00000009767
- Напряжение (В) <: 24
- Напряжение (В) >: 24
- Класс извещателя: A3 (макс.t 64-76C)
- Индикатор: Нет
- Линия связи: 2-х проводная
- Особенности извещателя: Нет
- Тип контактов: Нормально разомкнутый, Нормально замкнутый, Переключающийся контакт
- Ток потребления в дежурном режиме, мА: 0
