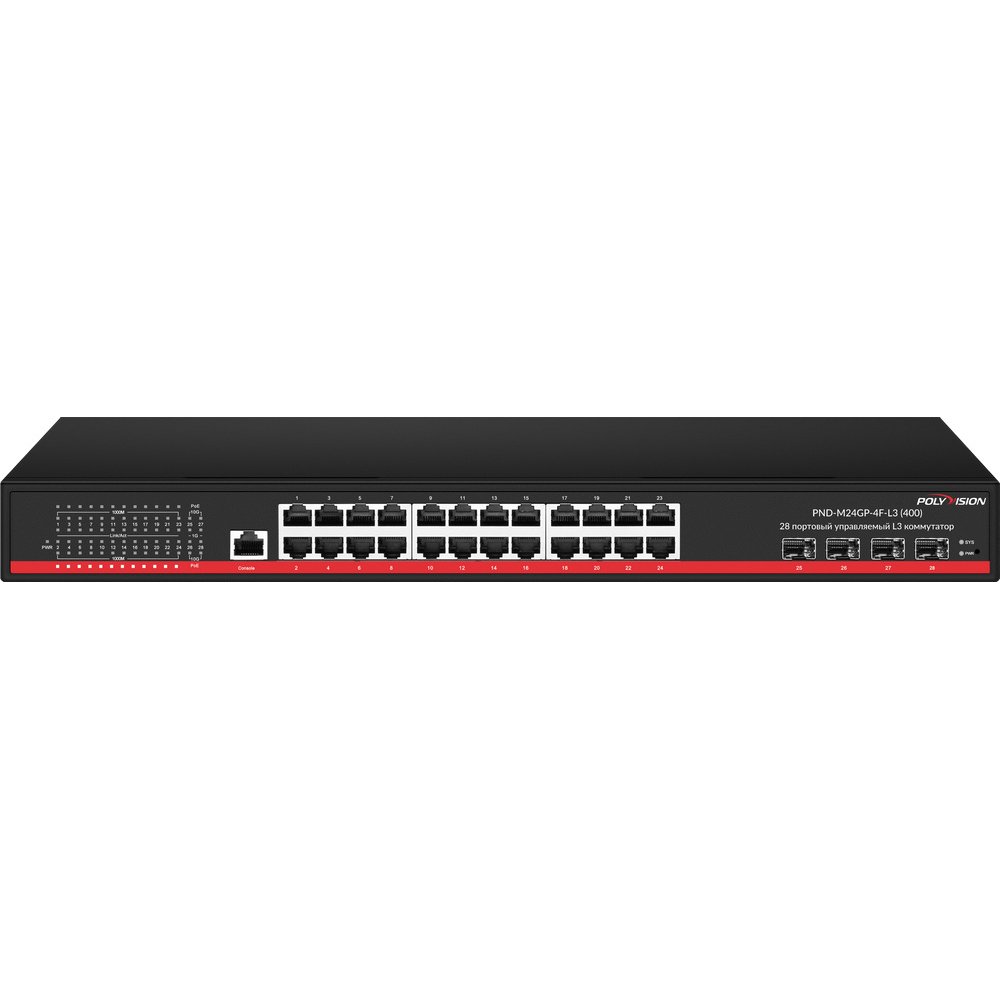

PND-M24GP-4F-L3(400) 28-портовый управляемый оптический коммутатор

Модель

PND-M24GP-4F-L3(400)

Сетевые порты

24*10/100/1000Base-TX 4*10G SFP+

PoE порты

1-2 порты поддерживают PoEIEEE 802.3af/at/poe++/BT 3-24 порты поддерживают PoEIEEE 802.3af/at

Тип PoE

IEEE802.3af/at

Консольный порт

1*консольный порт

Кнопка сброса

1

Центральный процессор

400MГц ARM® Cortex™-A9

DDR

2G DDR3 1333MГц

Буфер

Полностью интегрированный буфер пакетов 1.5 MB

Флэш-память

64M

RAM

256M

Пропускная способность

256Gbps

Перенаправление пакетов

92.32Mpps

MAC

16K

Сетевые протоколы

IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X IEEE 802.3af/at IEEE 802.3ad IEEE 802.3q ,IEEE 802.3q/p IEEE 802.1w,IEEE 802.1d ,IEEE 802.1S STP(Spanning Tree Protocol) RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol

Спецификация портов

10/100/1000BaseT(X)Auto

Режим передачи

Store and Forward(full wirespeed)

Дальность передачи

10BASE-T: Cat3,4,5 UTP(≤250 метров) 100BASE-TX: Cat5 или выше UTP(≤100 метров) 1000BASE-TX: Cat6 или выше UTP(≤1000 метров)

LED Индикация

PWR:Power LED SYS:(System LED) 1~24:(Link LED=10/100M Link, 1000M=Gigabit Link) 1~24:(PoE LED=PoE on) 25 26:(SFP LED)

Потребляемая мощность

Built-in power AC 100~240V 50/60Гц MAX Max Current 4.8A Max Power 400W

Рабочая температура/Влажность

-20~+55°C;5%~90% RH Без конденсата

Температура хранения/Влажность

-40~+75°C;5%~95% RH Без конденсата

Размеры(Д*Ш*В)/упаковка

440*290*45(мм) 515*375*95(мм)

Вес Брутто/Вес Нетто(кг)

3.5кг/4.3кг

Установка

1U Монтаж в стойку, 19 "

Уровень грозозащиты

3KV 8/20us; IP30

Сертификат

CE mark, commercial;CE/LVD EN60950; FCC Part 15 Class B;RoHS;

Гарантия

30 месяцев с момента производства

Особенности

L3 Коммутатор

Порт

Количество медных гигабит портов

24

Количество оптических 10G или 1G портов

4

Отключение порта

Поддерживает

Скорость порта

Поддерживает автосогласование, full-1000, full-100, half-100, full-10, half-10

Управление потоком

Поддерживает full-duplexIEEE 802.3x, half-duplex back pressure

Управление штормом

Поддерживает ограничение скорости для broadcast, multicast, and DLF packets

Защита от штормов

Поддерживает обнаружение широковещательных пакетов или unicast пакетов на порту, отключает порт если количество пакетов превышает пороговое значение

Зеркалирование портов

Поддерживает

Ограничение скорости порта

Поддерживает ограничение скорости входа и выхода порта

Агрегация ссылок

Поддерживает ручную агрегацию ссылок Поддерживает LACP динамическая агрегация ссылок Поддерживает до 32 групп агрегации, каждая группа поддерживает до 8 портов Поддерживает стратегии: source MAC, destination MAC, source destination MAC, source IP, destination IP, source destination IP routing

Изоляция портов

Поддерживает

Jumbo Frame

Поддерживает пакеты до 16KB

Резервный порт

Поддерживает

MAC

Вместимость таблицы МАК адресов

16K

Управление таблицами МАК адресов

Поддерживает

Режим переадресации

Поддерживает режим переадресации IVL

Статический MAC Адрес

Поддерживает

Привязка MAC Адресов

Поддерживает

Фильтрация MAC Адресов

Поддерживает

Контроль изучения MAC

Управление изучением MAC адресов на основе порта

VLAN

Количество VLAN

4K

802.1q-based VLAN

Поддерживает

MAC-based VLAN

Поддерживает

IP-based VLAN

Поддерживает

Protocol-based VLAN

Поддерживает

Voice VLAN

Поддерживает

VLAN Mapping

Поддерживает 1:1 mapping

QinQ

Поддерживает basic QinQ Поддерживает flexible QinQ

Надёжность

Spanning Tree Protocol

ПоддерживаетSTP /RSTP/MSTP

Обнаружении петель на порту

Поддерживает

EAPS

Поддерживает

ERPS

Поддерживает G.8032/Y.1344

LLDP

Поддерживает LLDP & LLDP-MED

UDLD

Полностью совместимый с UDLD, протоколом CISCO

VLLP (VRRP Layer-2 Защита от петель)

Поддерживает, используется только с VRRP

L3

ARP

Поддерживает статический и динамический ARP

Статический маршрут

Поддерживает

VLAN Интерфейс

Поддерживает 32 VLAN интерфейса

RIP

Поддерживает RIP v1/v2

OSPF

Поддерживает OSPFv2

Policy Route

Поддерживает

VRRP

Поддерживает

Multicast

Static Multicast MAC Address

Поддерживает

IGMP SNOOPING

Поддерживает IGMP SNOOPING v1/v2/v3 Поддерживает IGMP Querier Поддерживает IGMP SNOOPING Filter

MVR

Поддерживает

GMRP

Поддерживает

ACL

Standard IP-based ACL

Поддерживает

Extended IP based ACL

Поддерживает

MAC IP-based ACL

Поддерживает

MAC ARP-based ACL

Поддерживает

ACL Port Filtering

Поддерживает

Time-based ACL

Поддерживает

QoS

Port Queue Number

8

Режим Port Queue Scheduling

Поддерживает WRR, RR, WDRR, SP

Port-based Классификация

Поддерживает

802.1p-based Классификация

Поддерживает

DSCP-based Классификация

Поддерживает

ACL-based Классификация

Поддерживает

QoS Policy

Поддерживает сопоставление пакетов с очередью Поддерживает COS или DSCP Remarking Поддерживает ограничение скорости потока данных Поддерживает статистику потока данных Поддерживает зеркалирование потока данных

DHCP

DHCP Client

Поддерживает

DHCP Snooping

Поддерживает

DHCP Relay

Поддерживает

DHCP Server

Поддерживает

DHCP option 82

Поддерживает

Управление

CLI Управление

Поддерживает Console, Telnet и SSH

WEB Управление

Поддерживает HTTP и HTTPS

SNMP Управление

Поддерживает SNMP v1, v2c Поддерживает SNMP TRAP Поддерживает большинство стандартных и частных MIB

Пользовательское Управление

Поддерживает управление нескольких пользователей

Управление логами

Поддерживает управление локальным журналом Поддерживает SYSLOG

RMON

Поддерживает RMON 1, 2, 3 и 9 группы

Управление кластером

Поддерживает NDP Поддерживает NTDP Поддерживает ручное и автоматическое объединение кластерных групп Поддерживает единое управление кластером

Файл конфигурации

Поддерживает выгрузку и загрузку файлов конфигурации

Обновление ПО

Поддерживает

Управление часами

Поддерживает локальное управление часами Поддерживает SNTP

Безопасность

Управление безопасностью коммутатора

Поддерживает включение и отключение TELNET, WEB и SNMP сервисов Поддерживает TELNET, WEB и SNMP сервисы для привязки к стандарту IP ACL Поддерживает ограничение количества TELNET соединений

Защита центрального процессора

Собственная защита коммутатора не допускает большие потоки данных для предотвращения атак на сам коммутатор

AAA

Поддерживает 802.1x Поддерживает RADIUS Поддерживает аутентификацию, авторизацию и учёт через RADIUS сервер Поддерживает port-based и MAC-based 802.1x Поддерживает 802.1x гостевой VLAN

Привязка IP MAC

Поддерживает статическую конфигурацию IP, MAC и привязки портов

DHCP SNOOPING

Поддерживает динамическую ARP привязку для предотвращения ARP спуфинга Поддерживает динамический IP, MAC и привязку портов Поддерживает фиксированный порт для подключения к DHCP серверу для предотвращения частных подключений к DHCP серверу

Предотвращение ARP спуфинга

Поддержка ручной настройки MAC ARP-based ACL правил для предотвращения ARP спуфинга. Поддерживает функцию DHCP SNOOPING. В процессе получения IP адреса от DHCP, коммутатор динамичски привязывает ARP к порту для предотвращения ARP спуфинга.

POE

Переключатель управления

Поддерживает включение и выключение POE питания для портов

Контроль мощности

Поддерживает установку общей мощности

Другие расширенные функции

Поддерживает POE scheduling policy и PD online query, etc.

Отладка

PING

Поддерживает

TRACEROUTE

Поддерживает

TELNET Client

Поддерживает
