ТВК-50-MF-4МВБ-V2811-24VDC Видеокамера взрывозащищённая

Видеокамера взрывозащищённая сетевая серии Корунд-Компакт

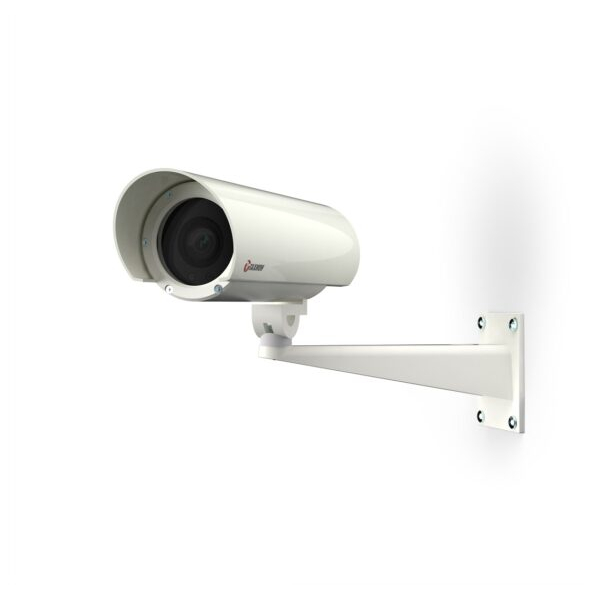

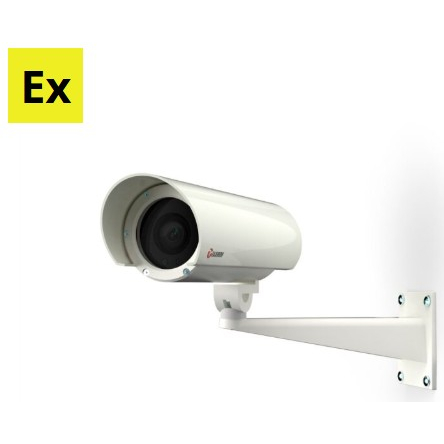

Видеокамера взрывозащищенная мультиформатная серии «Корунд-ВБ» наружной установки ТВК-50MF-4МВБ-V2811-24VDC предназначена для визуального (на экране монитора) наблюдения охраняемых (контролируемых) объектов через информационные сети.

Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Видеокамера выполнена в термокожухе ТГБ-4М Ex IIC в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079‑0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIС T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты, обеспечиваемой оболочкой – IP66/IP68, и по уровню защиты относится к взрывобезопасному электрооборудованию.

Видеокамера обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
• охлаждение видеокамеры при повышенных температурах (встроенный вентилятор).

Смотровое окно выполнено из ударопрочного каленого стекла.
Модуль видеокамеры изолирован от корпуса гермобокса.
Видеокамера выпускается по техническим условиям ТУ 4372-055-31006686-2014.

Видеокамера соответствует:

• техническим требованиям - ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0.

Климатическое исполнение видеокамеры соответствует УХЛ1, 5 по ГОСТ 15150. Степень защиты IP66/IP68.

Технические характеристики:

* Производителем установлен видеостандарт AHD.

** Производителем установлено фокусное расстояние объектива f=2,8 мм (для объектива 2,8-12 мм) и f=5 мм (для объектива 5-50 мм).

*** Для питания видеокамеры рекомендуется применять источник питания с двойной или усиленной изоляцией между входной и выходной обмотками силового трансформатора, например БПУ-2-220VАС-24VDC/2,0А.
