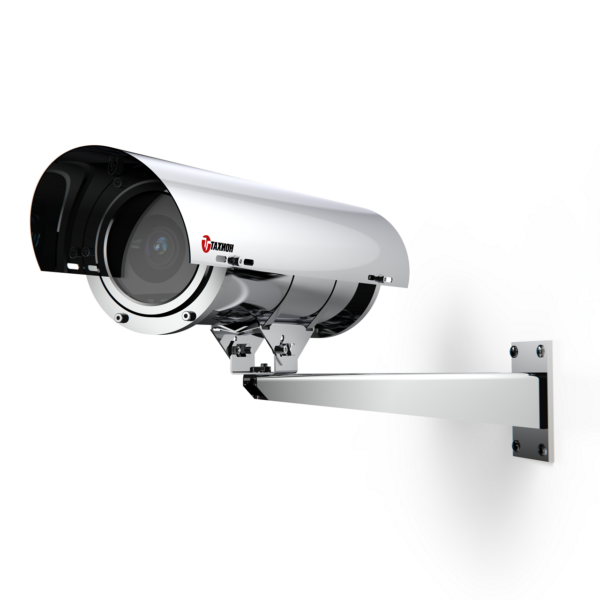

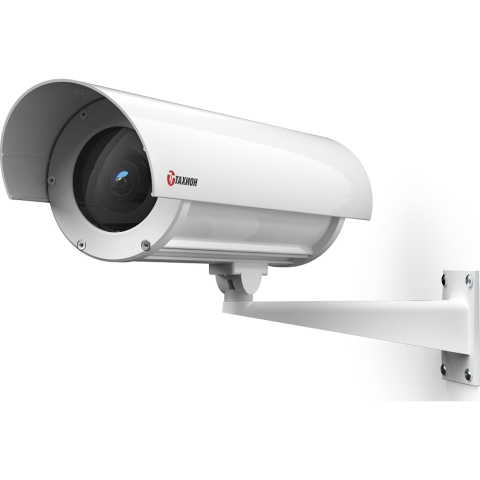

ТВК-80-IP-4ГВБ-V550-24VDC/AC Видеокамера в термокожухе
- Производитель: Тахион
- Код товара: 453-526
Видеокамера в термокожухе ТГБ-4Г Ex IIC. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, нар. 131. Напряжение питания термокожуха 24V DC/AC. Напряжение питания видеокамеры 12VDC. Мощность обогрева 25/17 Вт. Диапазон рабочих температур -60°С/-40°С +50°C. Холодный пуск. Максимальная потребляемая мощность 45/37 Вт. В комплекте настенный кронштейн, солнцезащитный козырёк. Камера Apix Box/E4 (II), разрешение 2592х1520 (4 Мр); чувствительность 0,1 лк (цвет)/0,01 лк (ч/б); объектив 5-50 мм.
Описание и функционал
Видеокамера сетевая наружной установки ТВК-80-IP-4ГВБ-V550-24VDC/AC предназначена для визуального (на экране монитора) наблюдения охраняемых (контролируемых) объектов во взрывоопасных зонах классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Видеокамера обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- безаварийное включение электропитания IP-видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход IP-видеокамеры из строя при запуске;
- охлаждение IP-видеокамеры при повышенных температурах (встроенный вентилятор);
Модуль IP-видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного калёного стекла.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Модель видеокамеры | Evidence Apix Box/E4 (II) |
| Разрешение | 2592х1520 (4 Мр) |
| Чувствительность | 0,1 лк (цвет)/ 0,01 лк (ч/б) |
| Фокусное расстояние объектива | 5-50 мм |
| Напряжение питания видеокамеры | 24 В DC/AC |
| Напряжение/ток внутреннего источника питания | 12 В DC / 1,4 А |
| Температура вкл./откл. обогрева | 20°С±3°С / 25°С±3°С |
| Мощность обогрева * | 25 Вт / 17 Вт |
| Потребляемая мощность, не более | 30 Вт / 22 Вт |
| Диапазон температуры окружающей среды при эксплуатации | 60°С ÷ +50°С |
| Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры | -60°С / -40°С |
| Влажность воздуха | до 100% при +25ºС |
| Температура вкл./откл. холодного запуска | -10°С±3°С / -15°С±3°С |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002** |
| Габаритные размеры | см. рисунок |
| Масса с упаковкой, не более | не более 4 кг |
| Режим работы | круглосуточный |
| * Предприятием-изготовителем в видеокамере с питанием | 24VDC/AC джампер X4 установлен в положение «25» – мощность обогрева 25 Вт, для изменения мощности на 17 Вт джампер необходимо переставить в положение «17» (см. рисунки). |
| Цвет покрытия — примечание | Другой цвет покрытия по отдельной заявке. |
| Единица измерения | 1 шт |
| Габариты | 420x133x133 мм |
| Масса изделия | 4.00 кг |
| Макс. разрешение | 4 |
| Люкс | 0.1 |
| Питание | 24VAC / 24VDC |
| Минимальная рабочая температура | -60 |
| Класс защиты | IP66/IP68 |
| Антивандальность | Да |
| Максимальная рабочая температура | +50 |
| Масса изделия — особенности | Видеокамера произведена в термокожухе ТГБ-4Г Ex IIC, выполненном в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db X cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию. |
| Соответствие стандартам | две ступени мощности обогрева, что позволяет оптимизировать электропотребление и использовать видеокамеры в разных климатических зонах в соответствии с ГОСТ 15150. |
| Технические условия | Видеокамера выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019. |
| Соответствие техническим требованиям | техническим требованиям – ГОСТ Р 51558 |
| Соответствие стандартам — особенности | требованиям безопасности – ГОСТ Р МЭК 60065 |
| Соответствие стандартам — особенности | требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | III классу степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
| Климатическое исполнение | климатическому исполнению – УХЛ1, 5 по ГОСТ 15150 |
