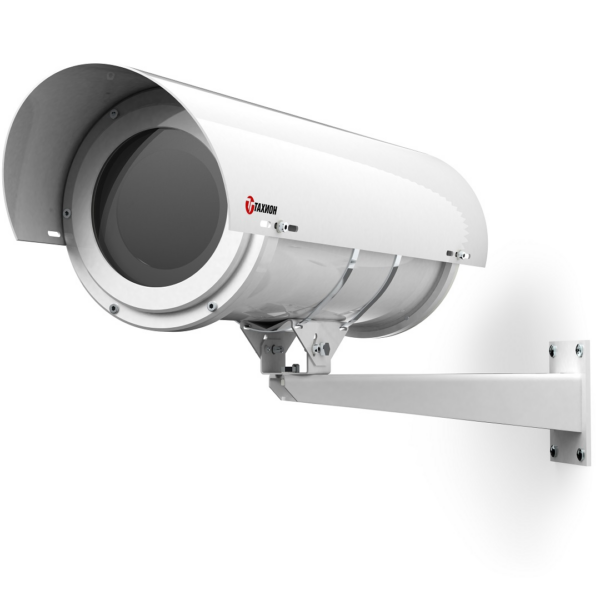

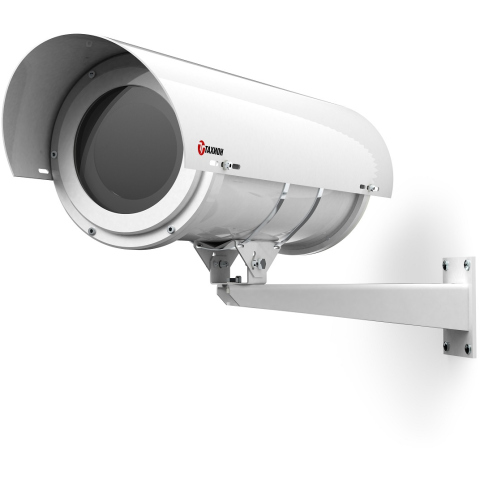

ТГБ-11-PoE++ Термокожух для видеокамеры
- Производитель: Тахион
- Код товара: 449-084
ермокожух для видеокамеры с объективом большого размера. Степень защиты IP66/IP68. Рабочий объем: 130х276мм или 95х95х276мм. Габариты, мм: Lнар. 500, нар. 173. Питание термокожуха по стандартам: IEEE 802.3bt (PoE++), PoH, UPOE (60Вт), Passive PoE 48…56V (60Вт). Питание видеокамеры по стандартам: IEEE 802.3af (PoE), IEEE 802.3at (PoE+). Мощность обогрева до хол. запуска/после хол. запуска 40/31 Вт. Диапазон рабочих температур -60° +50°C. Холодный пуск. Максимальная потребляемая мощность (включая IP-видеокамеру) 51 Вт. Два гермоввода под кабель диаметром 4-5мм, позволяющие вводить кабель с обжатой вилкой RJ-45. В комплекте настенный кронштейн и солнцезащитный козырек.
Описание и функционал
ТЕРМОКОЖУХ ОБЕСПЕЧИВАЕТ:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- стабилизацию температуры видеокамеры (встроенный вентилятор);
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске.
Модуль для установки видеокамеры изолирован от корпуса термокожуха.
** Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.
ПОДКЛЮЧЕНИЕ ТГБ-11-РОЕ++ С ПЛАТОЙ ПЗЛ-ЕП
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Стандарты питания* термокожуха / мощность источника питания, Вт IEEE | 802.3bt, UPOE, PoE++, PoH / 60 |
| Стандарты IP видеокамеры Ethernet | 10/100BASE-TX и IEEE 802.3af, at |
| Максимальная длина кабеля UTP кат. | 5е, м 100 |
| Напряжение внутреннего источника питания для дополнительного устройства, В DC | 12 |
| Мощность потребления устанавливаемой IP видеокамеры PoE / дополнительного устройства | 12 В, Вт 15 / 0 9 / 6 6 / 9 3 / 12 |
| Температура вкл./откл. обогрева | +20 / +25 |
| Мощность обогрева, Вт до хол. запуска / после хол. запуска | 40 / 31 |
| Максимальная потребляемая мощность (включая IP видеокамеру), Вт, | не более 51 |
| Диапазон температуры окружающей среды при эксплуатации | -60 … +50 |
| Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры | -60 °С |
| Температура вкл./откл. холодного запуска | -10 / -15 |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Устойчивость к импульсным помехам по цепям Ethernet | класс 2 по ГОСТ Р 51317.4.5 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002** |
| Масса с упаковкой, кг, не более | 5,5 |
| Режим работы | круглосуточный |
| * Диапазон напряжения на выходе источника питания | 48 В – 57 В. |
| Цвет покрытия — примечание | Другой цвет покрытия по отдельной заявке. |
| Единица измерения | 1 шт |
| Габариты | 173x173x500 мм |
| Масса изделия | 5.50 кг |
| Форм-фактор | Стандартный |
| Питание | PoE+ |
| Полезный объем | 130x130x276 |
| Общие размеры | 173x173x500 |
| Температурный режим | От -60 градусов |
| Класс защиты | IP66/IP68 |
| Кронштейн в комплекте | Да |
| Встроенный вентилятор | Да |
| Цвет корпуса | Белый |
| Сертификация | Термокожух ТГБ-11-PoE++ предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и IEEE 802.3af, at, их защиты от воздействия окружающей среды (влаги и отрицательных температур). |
| Потребляемая мощность | преобразование питания IEEE 802.3bt (UPOE, PoE++, PoH) в питание IEEE 802.3af, IEEE 802.3at и 12 В DC для питания дополнительных устройств, например, прожектора, мощностью не более 12 Вт |
| Технические условия | Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. |
| Соответствие техническим требованиям | техническим требованиям - ГОСТ Р 51558 |
| Стандарт безопасности | требованиям по безопасности – ГОСТ Р МЭК 60065 |
| Электромагнитная совместимость | требованиям по ЭМС – ГОСТ Р 50009, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3 |
| Класс электробезопасности | степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
| Климатическое исполнение | климатическому исполнению – УХЛ1, 5 по ГОСТ 15150 |
| 1 | Термокожух |
| 2 | Кабельные вводы PG16-RJ45, Ø кабеля 4–5** мм – 2 шт. (один кабельный ввод имеет заглушку) |
| 3 | Модуль для видеокамеры |
| 4 | Клемма заземления |
| 5 | Шарнир |
| 5.1 | Болт фиксации шарнира М6 – 4 шт. |
| 5.2 | Винт фиксации шарнира М4 с цилиндрической головкой S=3мм – 2 шт. |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Вентилятор системы стабилизации температуры в термокожухе. |
