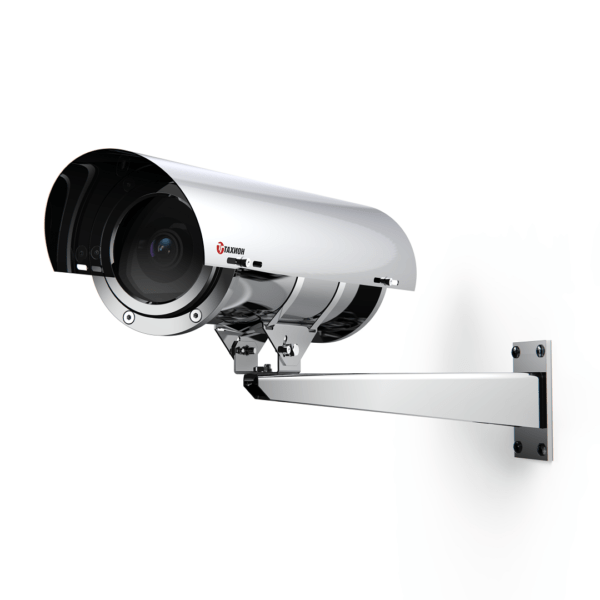

ТГБ-8Г Ex-PoE++ Термокожух для видеокамеры
- Производитель: Тахион
- Код товара: 449-095
Термокожух взрывозащищенный для видеокамеры из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т). Класс взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х. Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, нар. 133. Питание термокожуха по стандартам: IEEE 802.3bt (PoE++), PoH, UPOE (60Вт), Passive PoE 48…56V (60Вт). Питание видеокамеры по стандартам: IEEE 802.3af (PoE), IEEE 802.3at (PoE+). Мощность обогрева до хол. запуска/после хол. запуска 22/15 Вт. Диапазон рабочих температур -60° +50°C. Холодный пуск. Максимальная потребляемая мощность (включая IP-видеокамеру) 51 Вт. Два гермоввода под небронированный кабель диаметром 3,1-8,6мм с фиксатором металлорукава. В комплекте настенный кронштейн и солнцезащитный козырек.
Описание и функционал
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой, горнодобывающей и других промышленностей народного хозяйства.
Изделие Тахион ТГБ-8Г Ex PoE+ обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри гермобокса, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
- модуль видеокамеры изолирован от корпуса гермобокса.
Смотровое окно выполнено из ударопрочного каленого стекла.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Подача питания на гермобокс по стандарту IEEE | 802.3at (PoE+) |
| Выходное напряжение | инжектора PoE+ 50 ÷ 56 В DC |
| Стандарты IP видеокамеры Ethernet | 10/100BASE-TX и IEEE 802.3af |
| Максимальная рабочая дальность | при выхожном напряжении инжектора PoE+ 50 ÷ 56 В DC - 100 м; при выходном напряжении инжектор PoE+ 48 В DC - 50 м; Максимальная потребляемая мощность видеокамеры; при дальности 100 м - 6 Вт, при 50 м - 8 Вт; Максимальная потребляемая мощность 25 Вт |
| Температура вкл./откл. обогрева | +15°С±3°С / +20°С±3°С |
| Температура откл./вкл. холодного запуска | -10°С±3°С / -5°С±3°С |
| Диапазон рабочих температур | -45°С ÷ +50°С |
| Влажность воздуха | до 100% при +25°С |
| Вес с козырьком и кронштейном | не более 6,5 кг |
| Единица измерения | 1 шт |
| Габариты | 480x134x32 мм |
| Масса изделия | 6.50 кг |
| Питание | PoE+ |
| Класс защиты | IP66 |
| Температурный режим | -45 |
| Масса изделия — особенности | Гермобокс Тахион ТГБ-8Г Ex из нержавеющей стали для взрывоопасных сред предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и защиты его от воздействия окружающей среды (влаги и отрицательных температур). |
| Габаритные размеры | Материал гермобокса – нержавеющая кислотостойкая аустенитная сталь (12Х18Н10Т). |
| Место установки | наружные пространства и внутренние пространства помещений, порты, рудники и шахты, классифицированные как взрывоопасные зоны классов 1 и 2 (при классификации по зональному принципу), где возможно образование взрывоопасных газовых смесей категории IIА, IIВ и IIC групп взрывоопасности Т1-Т6 или взрывоопасные зоны класса В-1, В-1а, В-1б, В-1г согласно гл.7.3 ПУЭ. |
| Сетевые порты инжектора | Питание гермобокса и видеокамеры осуществляется от инжектора PoE+ стандарта IEEE 802.3at по кабелю UTP категории 5e как по сигнальным, так по резервным парам (в комплект поставки не входит). |
| Соответствие стандартам | две ступени мощности обогрева, что позволяет использовать гермобокс в разных климатических зонах в соответствии с ГОСТ 15150-69 |
| Температурный диапазон | аварийной отключение входного напряжения при достижении температуры +70°С внутри гермобокса |
| Технические условия | Изделие выпускается по техническим условиям ТУ 4372-026-31006686-2011. |
| Соответствие техническим требованиям | техническим требованиям - ГОСТ Р 51558-2008 |
| Стандарт безопасности | требованиям по безопасности – ГОСТ Р МЭК 60065-2005 |
| Электромагнитная совместимость | требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99 |
| Класс электробезопасности | степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007-75 |
| Соответствие стандартам — особенности | условиям эксплуатации – ГОСТ 12997-84 группам Д3, Р1 и N2. |
| Масса изделия — особенности | Изделие Тахион ТГБ-8Г Ex PoE+ выполнено в виде взрывонепроницаемой оболочки по ГОСТ 30852.0-2002 с маркировкой взрывозащиты РВЕхdI X / 1ЕхdIICТ6 Х cо степенью защиты обеспечиваемой оболочкой – IP66 и по уровню защиты относится к взрывобезопасному электрооборудованию. |
| Соответствие стандартам — особенности | Кли-матическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69. |
