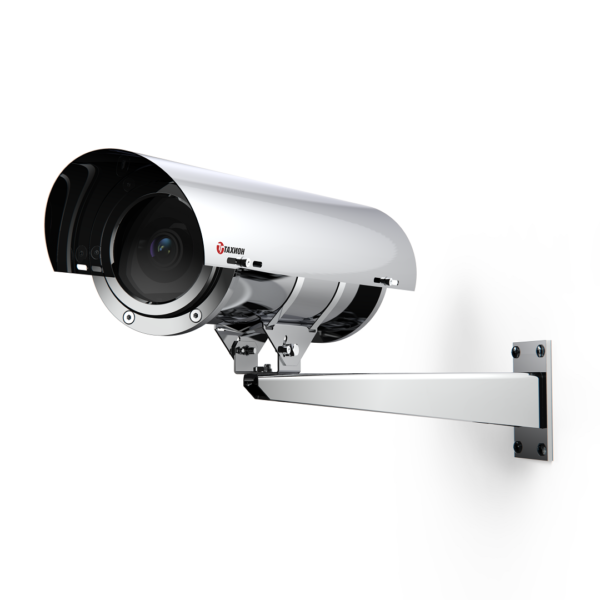

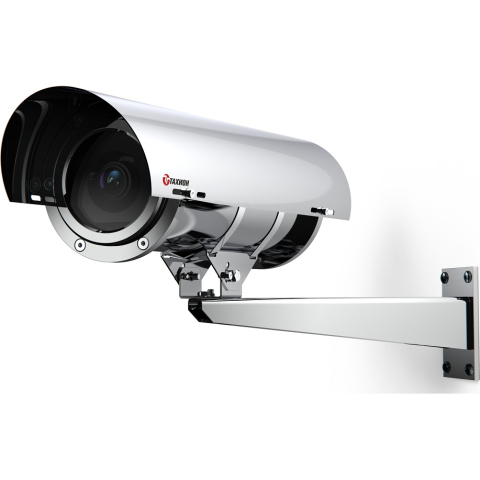

ТГБ-9-12 Термокожух для видеокамеры
- Производитель: Тахион
- Код товара: 453-469
Термокожух для видеокамеры из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т). Степень защиты IP66/IP68. Рабочий объем 70х70х215 мм. Габариты, мм: Lнар. 420, нар. 128. Напряжение питания термокожуха 12V DC/AC. Мощность обогрева 12/8 Вт. Диапазон рабочих температур -60°С…+50°C (с холодным пуском -25°С/-15°С +50°C). Максимальная потребляемая мощность (включая видеокамеру) 34/30 Вт. Два гермоввода под кабель диаметром 7-12мм. В комплекте настенный кронштейн и солнцезащитный козырек
Описание и функционал
Термокожух ТГБ-9-12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур) в условиях морского климата, химических производств и прочих агрессивных сред.
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
Модуль видеокамеры изолирован от корпуса термокожуха.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Напряжение питания, В | 12 DC/AC |
| Напряжение / ток внутреннего источника питания, В DC / А | 12 ± 10 % / 1,4; – |
| Температура вкл./откл. обогрева ** | +20 ± 3 / +25 ± 3; – |
| Мощность обогрева *** | 25; 17; 12; 8; – |
| Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А | 45 / 1,9; 37 / 1,6; 46 / 0,2; 38 / 0,16; 34 / 2,8; 30 / 2,5; 60 / 0,24 (при 250 В) |
| Диапазон температуры окружающей среды при эксплуатации | -60 … +50 |
| Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры **** | -60; -40; -25; -15; – |
| Температура вкл./откл. холодного запуска | -10 ± 3 / -15 ± 3; – |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | нержавеющая кислотостойкая аустенитная сталь |
| Габаритные размеры | см. рисунок |
| Масса с упаковкой, кг, не более | 7,1 |
| Режим работы | круглосуточный |
| Условия применения электрических параметров | * Для ТГБ-9 (без обогрева) даны электрические параметры устанавливаемого в термокожух оборудования. |
| ** Обогреватель | 2 Вт у окна термокожуха работает постоянно. |
| Питание и электрические параметры | *** Предприятием-изготовителем в ТГБ-9-24/12, ТГБ-9-220/12 джампер Х4 (Х7) установлен в положение «25» – мощность обогрева 25 Вт, для изменения мощности на 17 Вт джампер необходимо переставить в положение «17» (см. рисунок), в ТГБ-9-12 джампер Х3 установлен в положение «12» – мощность обогрева 12 Вт, для изменения мощности на 8 Вт джампер необходимо переставить в положение «8» (см. рисунок). |
| Монтаж | **** В ТГБ-9-12 при установке платы холодного запуска (поставляется отдельно). |
| Единица измерения | 1 шт |
| Габариты | 420x128x128 мм |
| Масса изделия | 7.00 кг |
| Конструкция корпуса | Материал термокожуха – нержавеющая кислотостойкая аустенитная сталь. |
| Соответствие стандартам | две ступени мощности обогрева, что позволяет оптимизировать электропотребление и использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150. |
| Соответствие техническим требованиям | техническим требованиям - ГОСТ Р 51558 |
| Стандарт безопасности | требованиям по безопасности – ГОСТ Р МЭК 60065 |
| Электромагнитная совместимость | требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0 |
| Климатическое исполнение | климатическому исполнению – УХЛ1, 5 по ГОСТ 15150 |
| Технические условия | Термокожух выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. |
