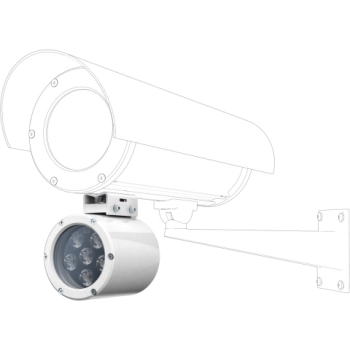

ПБС-20/60 ВБ исп.88 А Прожектор белого света
- Производитель: Тахион
- Код товара: 449-113
Прожектор белого света взрывозащищенный предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Предельная дальность с освещенностью 1лк до 30м. Угол освещения 60°. Порог включения, лк 10 ± 5. Цветовая температура, К 3000-3200. Напряжение питания 12VDC. Потребляемая мощность (режим освещения/ждущий режим) 7,5 Вт/0,25Вт, при включенном обогреве 3Вт-10,5Вт/3,25Вт. Диапазон рабочих температур -60° +50°С. Степень защиты IP66/IP68. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X.
Описание и функционал
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
- от переполюсовки;
- аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.
СОСТАВ, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
УСТАНОВКА ПРОЖЕКТОРА

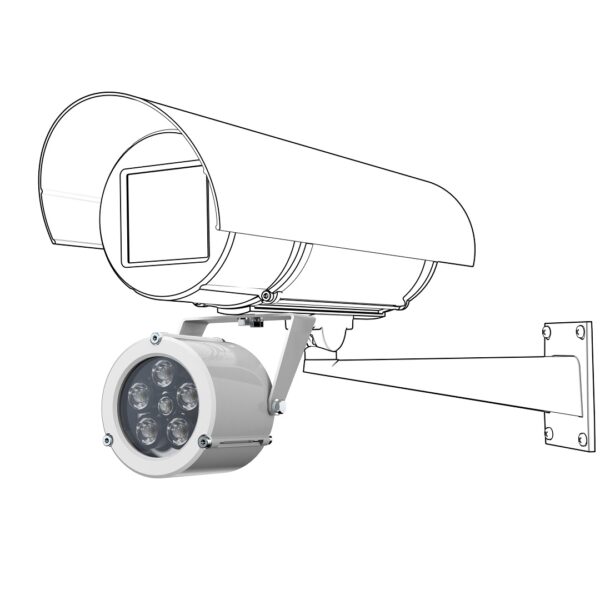

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ ДРУГИХ ТИПОВ

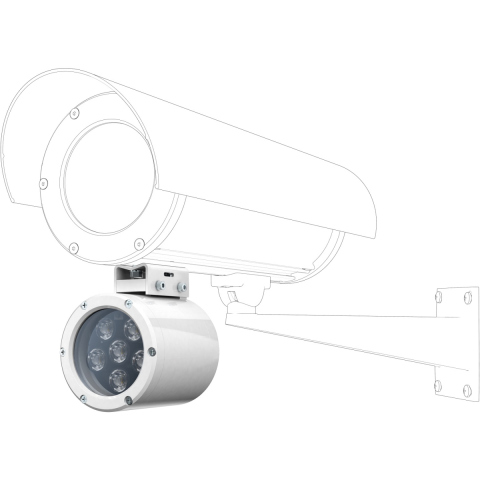

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ В ТЕРМОКОЖУХАХ ТГБ-4M EX И ТГБ-4M EX IIC
ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ ПИТАНИЯ
ВАРИАНТЫ УПРАВЛЕНИЯ
СХЕМА ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА ВО ВСЕХ РЕЖИМАХ УПРАВЛЕНИЯ
СХЕМА ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА В РЕЖИМЕ "ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПИП ОТ ВСТРОЕННОГО СЕНСОРА ОСВЕЩЕННОСТИ"
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Дальность с ТВ камерой с чувств. | 0,005 лк*, м 20 |
| Предельная дальность с освещенностью | 1 лк, м 30 |
| Угол освещения | 60° |
| Напряжение питания, В | DC 12 ± 10 %** |
| Питание и электрические параметры | Мощность потребления, Вт |
| – в режиме освещения | 6,5 / 9,5 (обогрев 3 Вт) |
| – в ждущем режиме | 0,25 / 3,25 |
| Порог включения | 10 ± 5 |
| Длина волны, нм | 850 |
| Длина кабеля питания./управления (4х0.5 мм²), м | 1 |
| Максимальная длина кабеля управления*** (рисунок | 2 в), м, не более 300 |
| Диапазон температуры окружающей среды при эксплуатации | -60 … +50 |
| Влажность воздуха при +25 °С, % | до 100 |
| Габаритные размеры | см. рисунок 1 |
| Масса с упаковкой, кг, не более | 1,0 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002**** |
| Режим работы | круглосуточный |
| Дальность и линии связи | * Под дальностью обнаружения человека понимается расстояние, на котором возможно определение наличия фигуры человека в поле зрения камеры. |
| Комплектация | ** Под заказ возможно изготовление ПИП-50/20 ВБ исп.88 А, ПИП-25/45 ВБ исп.88 А, ПИП-20/60 ВБ исп.88 А с напряжением питания 24 В DC ± 10 % (комплект модификации 024, см. гарантийный талон). |
| *** Кабель UTP | 2х0,22 в комплект поставки не входит. |
| Цвет покрытия — примечание | Другой цвет покрытия по отдельной заявке. |
| Единица измерения | 1 шт |
| Габариты | 147x260x225 мм |
| Масса изделия | 1.00 кг |
| Освещенность | Прожектор белого света взрывозащищенный ПБС-20/60 ВБ иcп.88 А предназначен для освещения объектов в условиях недостаточной освещенности и в полной темноте, в составе систем видеонаблюдения совместно с видеокамерами. |
| Исполнение оборудования | ПБС-20/60 ВБ иcп.88 А выполнен в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава по ГОСТ 31610.0 (IEC 60079 0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. |
| Исполнение оборудования — особенности | ПБС-20/60 ВБ иcп.88 А имеет функцию включения/выключения «по команде» реле сигнализации и т.п. |
| Исполнение оборудования — особенности | ПБС-20/60 ВБ иcп.88 А выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019. |
| Соответствие стандартам | - техническим требованиям – ГОСТ Р 51558 |
| Соответствие стандартам — особенности | - требованиям безопасности – ГОСТ Р МЭК 60065 |
| Соответствие стандартам — особенности | - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0 |
| Климатическое исполнение | - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150 |
| Соответствие стандартам — особенности | - степени защиты – IP66/IP68 по ГОСТ 14254. |
| 1. | Прожектор инфракрасный периметровый взрывозащищенный; 1 шт. |
| 2. | Кронштейн КТ-220 (поставляется по отдельной заявке); 1 шт. |
| 3. | Кабель питания/управления (4х0.5мм² L=1 м, другая длина под заказ, max 20м); 1 шт. |
| Шарнир | 1 шт. |
| 4.1 | Гайка болта фиксации шарнира; 1 шт. |
| 4.2 | Винты крепления шарнира; 4 шт. |
| 5. | Основание прожектора; 1 шт. |
| 5.1 | Винт крепления основания прожектора; 2 шт. |
| 6. | Болт заземления; 1 шт. |
| 7. | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм); 1 шт. |
| 8. | Винт М4х8; 4 шт. |
| 9. | Шайба стопорная 4; 4 шт. |
| 10. | Скоба (для крепления к видеокамере); 1 шт. |
| 11. | Болт М5х10; 2 шт. |
| 12. | Шайба стопорная 5; 2 шт. |
| 13. | Гайка М5; 2 шт. |
| Уточнение к таблице | Комплект крепления к термокожухам ТГБ-4M Ex и ТГБ-4M Ex IIC (поставляется по отдельной заявке) |
| 14. | Планка (поставляется по отдельной заявке); 2 шт. |
| 15. | Винт М4х8 (поставляется по отдельной заявке); 4 шт. |
| 16. | Шайба стопорная 4 (поставляется по отдельной заявке); 4 шт. |
| 17. | Основание термокожуха (поставляется по отдельной заявке); 1 шт. |
| Масса изделия — особенности | УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРУ В ТЕРМОКОЖУХАХ ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC |
