ПИП-20/60 Прожектор инфракрасный
- Производитель: Тахион
- Код товара: 449-098
Прожектор инфракрасный периметровый предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Предельная дальность с освещенностью 1лк до 30м. Угол освещения 60°. Порог включения, лк 10 ± 5. Длина волны, нм 850. Напряжение питания 12-24VDC, Passive PoE (24V). Потребляемая мощность (режим освещения/ждущий режим) 6,5 Вт/0,25Вт. Диапазон рабочих температур -40° +50°С. Степень защиты IP66/IP68.
Описание и функционал
Прожектор инфракрасный периметровый Тахион ПИП-20/60 предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Применяются в составе систем видеонаблюдения, совместно с видеокамерами «день/ночь».
- включения/выключения от встроенного датчика освещённости;
- включения/выключения «по команде» реле сигнализации и т.п.;
- внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции);
- «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.
ПИП-20/60 имеет защиту от переполюсовки.

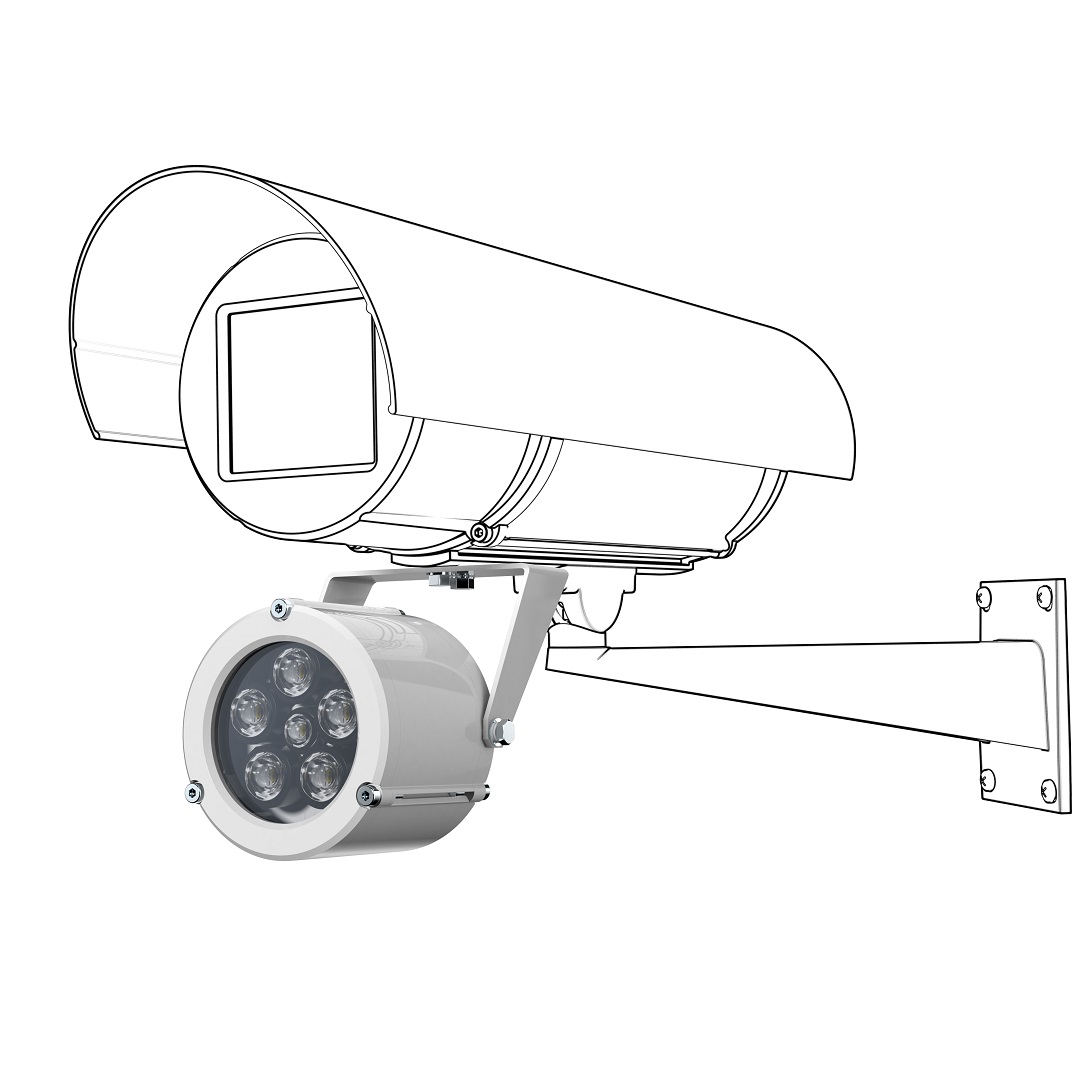

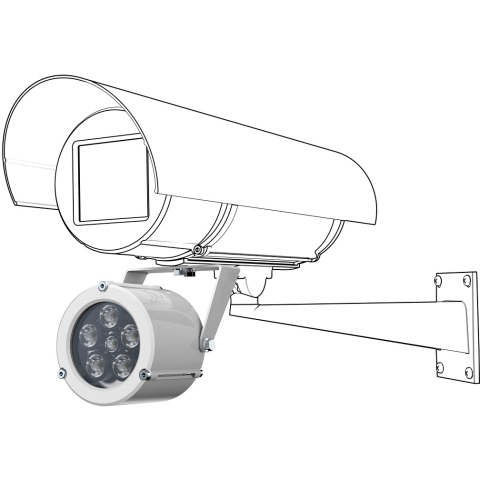

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРУ
ВАРИАНТЫ ПИТАНИЯ, УПРАВЛЕНИЯ
СХЕМЫ ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ «ПО КОМАНДЕ» (ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ 1 МИН) И ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ И УПРАВЛЕНИЕ РЕЖИМОМ «ДЕНЬ/НОЧЬ» ВИДЕОКАМЕРЫ
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ТОЛЬКО ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ
УСТАНОВКА ПРОЖЕКТОРА НА КРОНШТЕЙН НАСТЕННЫЙ
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Характеристика ПИП- | 20/60 |
| Дальность с ТВ камерой с чувств. | 0,005 лк*, м 20 |
| Предельная дальность с освещенностью | 1 лк, м 30 |
| Угол освещения | 60° |
| Напряжение питания, В | DC 12–24 ± 10 %, Passive PoE |
| Питание и электрические параметры | Мощность потребления, Вт |
| – в режиме освещения | 6,5 |
| – в ждущем режиме | 0,25 |
| Порог включения | 10 ± 5 |
| Цветовая температура, К | 850 |
| Длина кабеля питания/управления (4х0,5 мм²), м | 1 |
| Максимальная длина кабеля управления***(рис.), м, | не более 300 |
| Диапазон температуры окружающей среды при эксплуатации | -40 … +50 |
| Влажность воздуха при +25 °С, % | до 100 |
| Масса с упаковкой, кг, не более | 1,0 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002**** |
| Режим работы | круглосуточный |
| Единица измерения | 1 шт |
| Габариты | 106x109x90 мм |
| Масса изделия | 1.00 кг |
| Дальность, max | 30 |
| Угол обзора | 60 |
| Напряжение питания | 12VDC / 24VDC |
| Минимальная рабочая температура | -40 |
| Цвет корпуса | Белый |
| Максимальная рабочая температура | +60 |
| Длина волны | 850 |
| Потребляемая мощность | 6.5 Вт |
| Класс защиты (IP) | IP68 |
| Технические условия | Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. |
| Соответствие стандартам | - техническим требованиям – ГОСТ Р 51558 |
| Соответствие стандартам — особенности | - требованиям безопасности – ГОСТ Р МЭК 60065 |
| Соответствие стандартам — особенности | - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0 |
| Климатическое исполнение | - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150 |
| Соответствие стандартам — особенности | - степени защиты – IP66/IP68 по ГОСТ 14254. |
| 1. | Прожектор; 1 шт. |
| 2. | Кронштейн; 1 шт. |
| 3. | Кабель питания/управления (4х0.5мм² L=1 м, другая длина по отдельной заявке); 1 шт. |
| 4. | Винт М5х10; 2 шт. |
| 5. | Гайка М5; 2 шт. |
| 6. | Шайба 5; 2 шт. |
| 7. | Шайба стопорная 5; 2 шт. |
| Питание | ПИТАНИЕ НЕПОСРЕДСТВЕННО ОТ ИСТОЧНИКА ПИТАНИЯ ИЛИ ЧЕРЕЗ КОРОБКУ МОНТАЖНУЮ (КМ), ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ |
| Питание — особенности | ПИТАНИЕ ОТ ИСТОЧНИКА ПИТАНИЯ ТЕРМОКОЖУХА ВИДЕОКАМЕРЫ, ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ОТ РЕЛЕ ВИДЕОКАМЕРЫ ИЛИ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ |
| Питание — особенности | ПИТАНИЕ ЧЕРЕЗ КОРОБКУ МОНТАЖНУЮ (КМ), ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ «ПО КОМАНДЕ» ИЛИ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ |
| Комплектация | 1 – прожектор; 2 – кронштейн; 3 – винт М5х10; 4 – шайба 5; 5 – шайба стопорная 5 |
