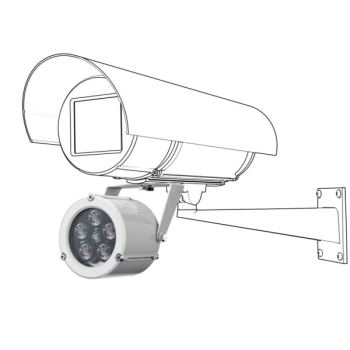

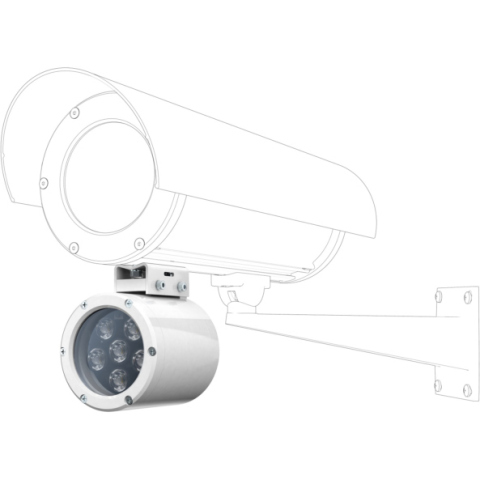

ПИП-20/60 ВБ исп.88 А Прожектор инфракрасный

  • Производитель: Тахион
  • Код товара: 449-110
10138 Тахион
966 просмотров
45675.00 ₽
Рекомендованная цена
41 108 ₽
Наличие и срок поставки уточняйте
Под заказ
Курьерская доставка
бесплатно
Доставка в ПВЗ
бесплатно
Оставить отзыв

Прожектор инфракрасный периметровый взрывозащищенный предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Предельная дальность с освещенностью 1лк до 30м. Угол освещения 60°. Порог включения, лк 10 ± 5. Длина волны, нм 850. Напряжение питания 12VDC. Потребляемая мощность (режим освещения/ждущий режим) 6,5 Вт/0,25Вт, при включенном обогреве 3Вт-9,5Вт/3,25Вт. Диапазон рабочих температур -60° +50°С. Степень защиты IP66/IP68. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X.

Описание и функционал

ПИП-20/60 ВБ исп.88 А имеет функцию вкл. / выкл. по встроенному сенсору освещённости или извне по замыканию «сухого» контакта (контакт видеокамеры или контакт внешней цепи управления) на минус блока питания, функцию внешнего управления режимом день/ночь видеокамеры (при наличии данной опции у видеокамеры).

- от переполюсовки;

- аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.

- включения/выключения от встроенного датчика освещённости;

- включения/выключения «по команде» реле сигнализации и т.п.;

- внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции);

- «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.

СОСТАВ, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ. УСТАНОВКА ПРОЖЕКТОРА НА КРОНШТЕЙН

УСТАНОВКА ПРОЖЕКТОРА

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ ДРУГИХ ТИПОВ

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРЫ В ТЕРМОКОЖУХАХ ТГБ-4M EX И ТГБ-4M EX IIC

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВАРИАНТЫ ПОДКЛЮЧЕНИЯ ПИТАНИЯ

ВАРИАНТЫ УПРАВЛЕНИЯ

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА

Технические характеристики

Название характеристикиЗначение
Дальность с ТВ камерой с чувств.0,005 лк*, м 20
Предельная дальность с освещенностью1 лк, м 30
Угол освещения60°
Напряжение питания, ВDC 6,5 / 9,5 (обогрев 3 Вт) 0,25 / 3,25
Порог включения10 ± 5
Длина волны, нм850
Длина кабеля питания./управления (4х0.5 мм²), м1
Максимальная длина кабеля управления*** (рисунок2 в), м, не более 300
Диапазон температуры окружающей среды при эксплуатации-60 … +50
Влажность воздуха при +25 °С, %до 100
Масса с упаковкой, кг, не более1,0
Материал корпусасплав алюминиевый, покрытие – краска порошковая RAL9002****
Режим работыкруглосуточный
Дальность и линии связи* Под дальностью обнаружения человека понимается расстояние, на котором возможно определение наличия фигуры человека в поле зрения камеры.
Комплектация** Под заказ возможно изготовление ПИП-50/20 ВБ исп.88 А, ПИП-25/45 ВБ исп.88 А, ПИП-20/60 ВБ исп.88 А с напряжением питания 24 В DC ± 10 % (комплект модификации 024, см. гарантийный талон).
*** Кабель UTP2х0,22 в комплект поставки не входит.
Цвет покрытия — примечаниеДругой цвет покрытия по отдельной заявке.
Единица измерения1 шт
Габариты84x84x260 мм
Масса изделия1.00 кг
Дальность30
Угол обзора60
Длина волны850
Потребление0.9 А
Напряжение питания12VDC
Минимальная рабочая температура-60
Максимальная рабочая температура+50
Цвет корпусаБелый
Масса изделия — особенностиПрожектор инфракрасный периметровый взрывозащищенный ПИП-20/60 ВБ исп.88 А предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте в составе систем видеонаблюдения совместно с видеокамерами день/ночь во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты.
Исполнение оборудованияПИП-20/60 ВБ исп.88 А выполнен в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.
Технические условияПрожектор выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019.
Соответствие стандартам- техническим требованиям – ГОСТ Р 51558
Соответствие стандартам — особенности- требованиям безопасности – ГОСТ Р МЭК 60065
Соответствие стандартам — особенности- требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3
Класс электробезопасности- степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0
Климатическое исполнение- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150
Соответствие стандартам — особенности- степени защиты – IP66/IP68 по ГОСТ 14254.
1.Прожектор инфракрасный периметровый взрывозащищенный; 1 шт.
2.Кронштейн КТ-220 (поставляется по отдельной заявке); 1 шт.
3.Кабель питания/управления (4х0.5мм² L=1 м, другая длина под заказ, max 20м); 1 шт.
Шарнир1 шт.
4.1Гайка болта фиксации шарнира; 1 шт.
4.2Винты крепления шарнира; 4 шт.
5.Основание прожектора; 1 шт.
5.1Винт крепления основания прожектора; 2 шт.
6.Болт заземления; 1 шт.
7.Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм); 1 шт.
8.Винт М4х8; 4 шт.
9.Шайба стопорная 4; 4 шт.
10.Скоба (для крепления к видеокамере); 1 шт.
11.Болт М5х10; 2 шт.
12.Шайба стопорная 5; 2 шт.
13.Гайка М5; 2 шт.
Уточнение к таблицеКомплект крепления к термокожухам ТГБ-4M Ex и ТГБ-4M Ex IIC (поставляется по отдельной заявке)
14.Планка (поставляется по отдельной заявке); 2 шт.
15.Винт М4х8 (поставляется по отдельной заявке); 4 шт.
16.Шайба стопорная 4 (поставляется по отдельной заявке); 4 шт.
17.Основание термокожуха (поставляется по отдельной заявке); 1 шт.
Масса изделия — особенностиУСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРУ В ТЕРМОКОЖУХАХ ТГБ-4Г ЕХ, ТГБ-4Р ЕХ, ТГБ-4Г ЕХ IIC И ТГБ-4Р ЕХ IIC
Документация:
  1. Паспорт (Инструкция)
