МКД-2-R3 (359371) Модуль контроля доступа

Модуль контроля доступа

Модуль содержит в своем составе микропроцессор, управляющий работой устройства. Функционально модуль представляет собой устройство управления подключенных к нему считывателей и дистанционно управляемый переключатель двух групп релейных контактов переключающегося типа, а также два выхода с открытым коллектором и входы для подключения охранных датчиков и датчиков дверей.

Модуль МКД-2-R3 предназначен для:

• питания кодонаборного устройства и/или считывателя Proximity-карт (далее считыватель);
• приема, преобразования кода со считывателя wiegand и передачи данных в прибор по двухпроводной адресной линии связи (АЛС);
• управления исполнительным устройством (электромагнитным замком, турникетом и т. п.) по командам прибора, поступающим по АЛС;
• контроля прохода.

Модуль МКД-2-R3 может работать с одной двусторонней точкой прохода либо с двумя односторонними точками и контролирует факт прохода посредством СМК:

• если МКД-2-R3 работает с одной точкой прохода, то возможно организовать проход через эту точку по двум считывателям wiegand. В таком случае контроль прохода сотрудников или посетителей объекта будет регистрироваться в обоих направлениях;
• если МКД-2-R3 работает с двумя точками прохода, то вход/выход через каждую точку прохода осуществляется посредством считывателя wiegand, а выход/вход - по кнопке «Выход».

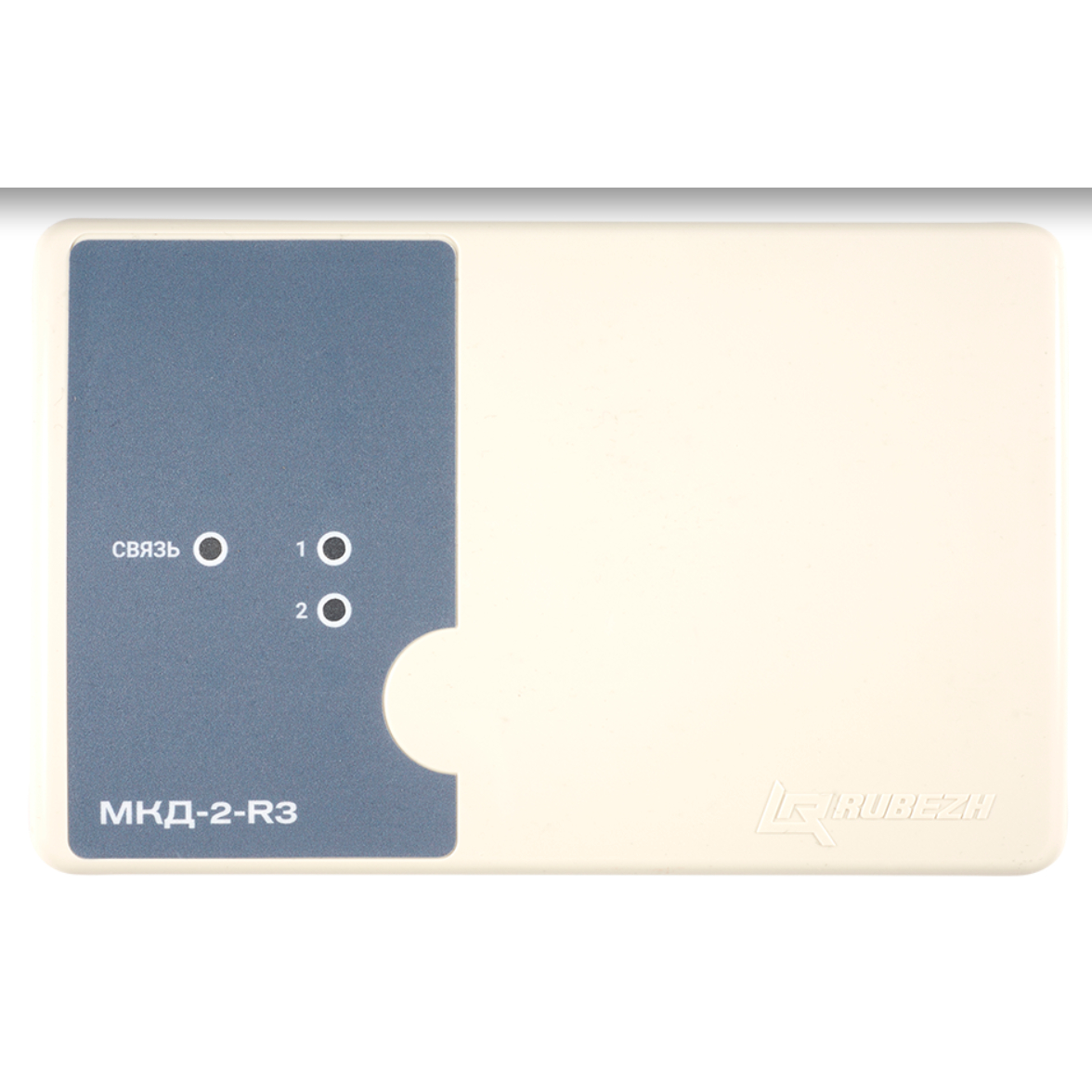

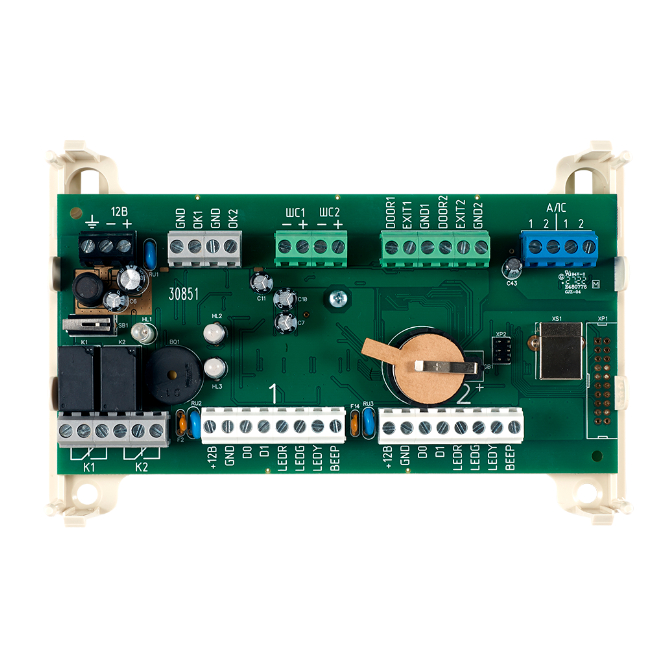

На плате модуля расположены три светодиода, отвечающие за состояние модуля:

• Связь - светится при наличии питания модуля, но отсутствии связи с ПКП; мигает 1 раз в 5 сек при наличии связи с ПКП; мигает 2-3 сек. при нажатии на кнопку «Тест»;
• 1, 2 - трехцветный светодиод, зеленым светится постоянно в дежурном режиме; мигает 1 раз в 2 сек., если модуль не зарегистрирован; светит красным постоянно в режиме блокировки (запрет на пропуск); постоянно светит красным и зеленым при отмене блокировки (пускать всех).

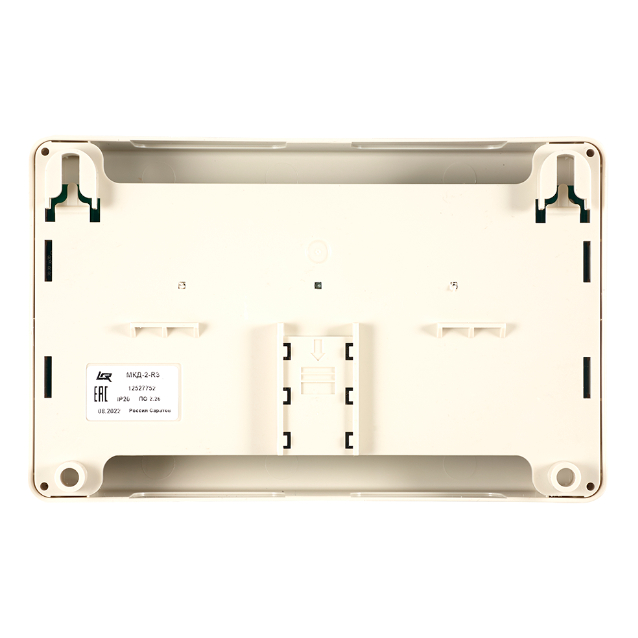

Модуль МКД-2-R3 имеет два выхода типа «Открытый коллектор» для выносной индикации состояния реле, управляющих замками. Модуль МКД-2 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Модуль МКД-2-R3 совместим с биометрическими считывателями ТМ BioSmart.

Поддерживаются считыватели следующих моделей:

• BioSmart 5M
• BioSmart FS-80.

Принцип работы данной интеграции заключается в фактическом подключении биометрического считывателя как к модулю МКД-2 по интерфейсу Wiegand-26, так и к локальной сети, в которой находится ПК с установленным программным обеспечением FireSec 3.

При идентификации пользователя с помощью биометрического считывателя происходит сопоставление информации, полученной МКД-2 по интерфейсу Wiegand-26 от считывателя, а так же из базы данных в ПО FirSec 3. В случае, если данные актуальны и соответствуют друг другу – доступ через данную точку прохода будет разрешен.

Технические характеристики:
