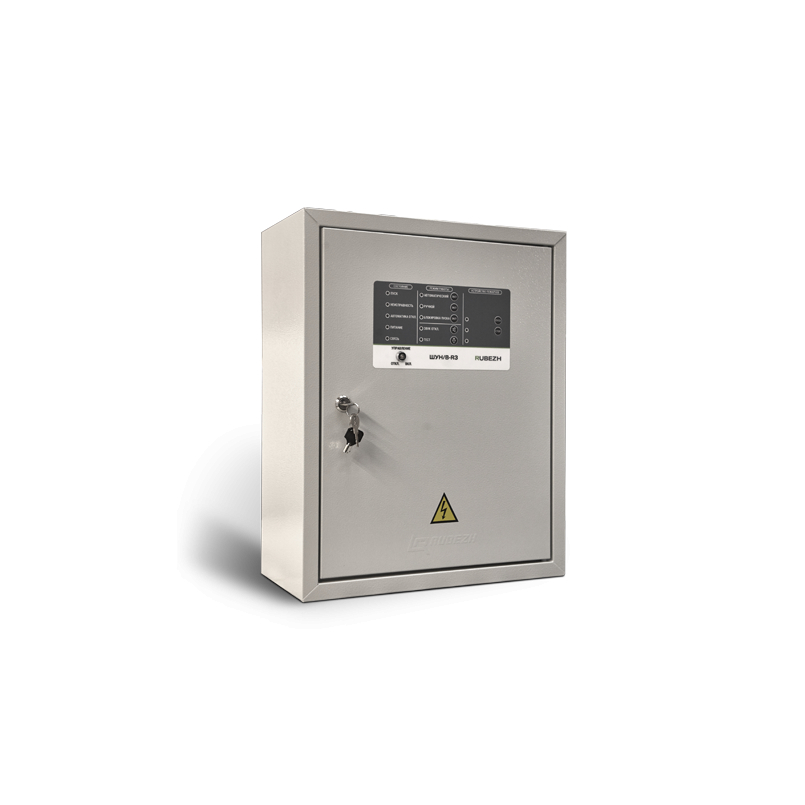

ШУН/В-15-03-УПП-R3 Шкаф управления пожарный адресный

Шкаф управления насосом/вентилятором с устройством плавного пуска (УПП). Работает с «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» или автономно, , мощность электродвигателя 15 кВт, тип электросети трехфазная, силовые элементы автоматики 03 – АВ без теплового расцепителя

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 1,5 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В ШУ исполнения -00 устанавливаются силовые элементы автоматики стандартного исполнения, рекомендуется для управления электродвигателями насосов в системах пожаротушения. В ШУ исполнения -03 устанавливается автоматический выключатель без теплового расцепителя, рекомендуется для управления электродвигателями противодымной вентиляции. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:

• пожарного насоса;
• дренажного насоса;
• жокей-насоса;
• вентилятора.

ШУН/В-R3 реализует следующие функции:

• контроль наличия и параметров электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя;
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-R3 может находиться в следующих режимах управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
• «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
