ИП 212-141М V2.24 для подвесного потолка, УС-02 (342711) Извещатель пожарный дымовой оптико-электронный

оптико-электронный дымовой извещатель для подвесного потолка УС-02, 9-30 В, ток потребления ≤45 мкА, чувствительность 0,05-0,2 дБ/м круговой горизонтальный дымозаход, индикатор красного цвета, IP30, -30...+55 °C, масса ≤210 г, 94 мм*46 мм, электромагнитная устойчивость класс 3.

Извещатель пожарный дымовой оптико-электронный с устройством согласования УС-02
Извещатели пожарные дымовые оптико-электронные ИП 212-141М предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Извещатель выполняет следующие функции:
измерение концентрации дыма;
цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
тестирование работоспособности с помощью специального устройства;
светодиодная индикация режимов работы.
Отличительной особенностью извещателя ИП 212-141М является инновационная микросхема собственной разработки ASIC R2. В данной микросхеме используется схематическое решение позволяющее исключить наводки, возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки. Таким образом по устойчивости к электрическим помехам по цепям электропитания и по помехоэмиссии извещатель соответствует требованиям ГОСТ 53325 для 4 степени жесткости. В результате полностью исключена вероятность ложного срабатывания извещателя на электромагнитные возмущения, например от ламп дневного света.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.

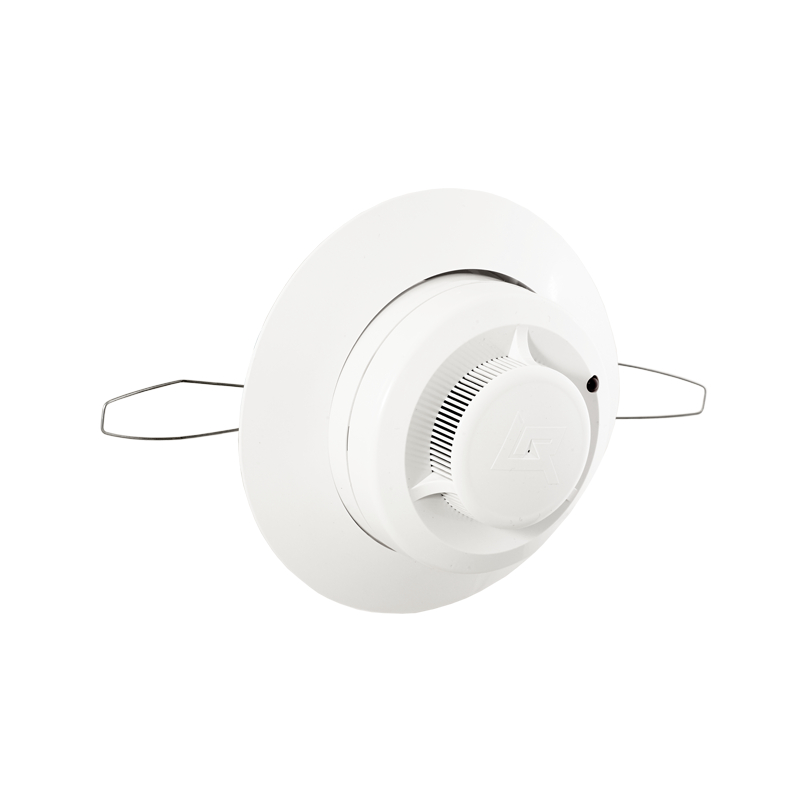

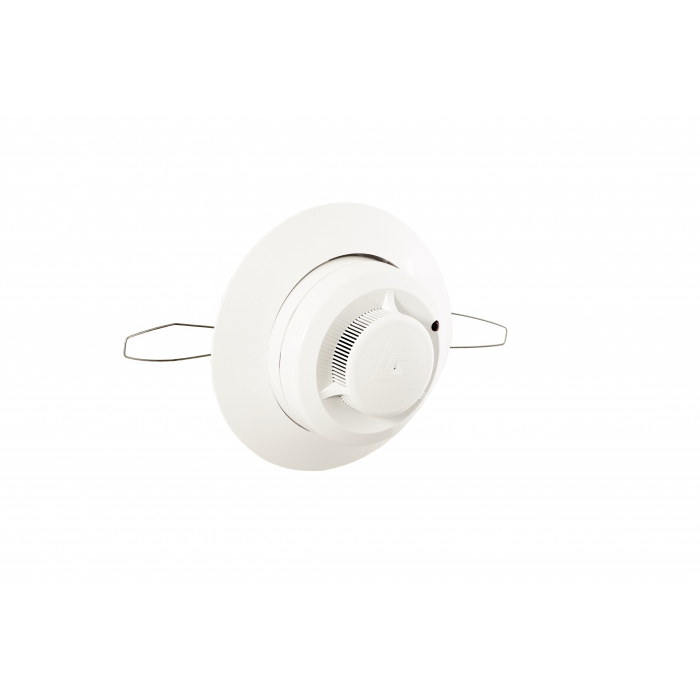

Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.

Технические характеристики:
