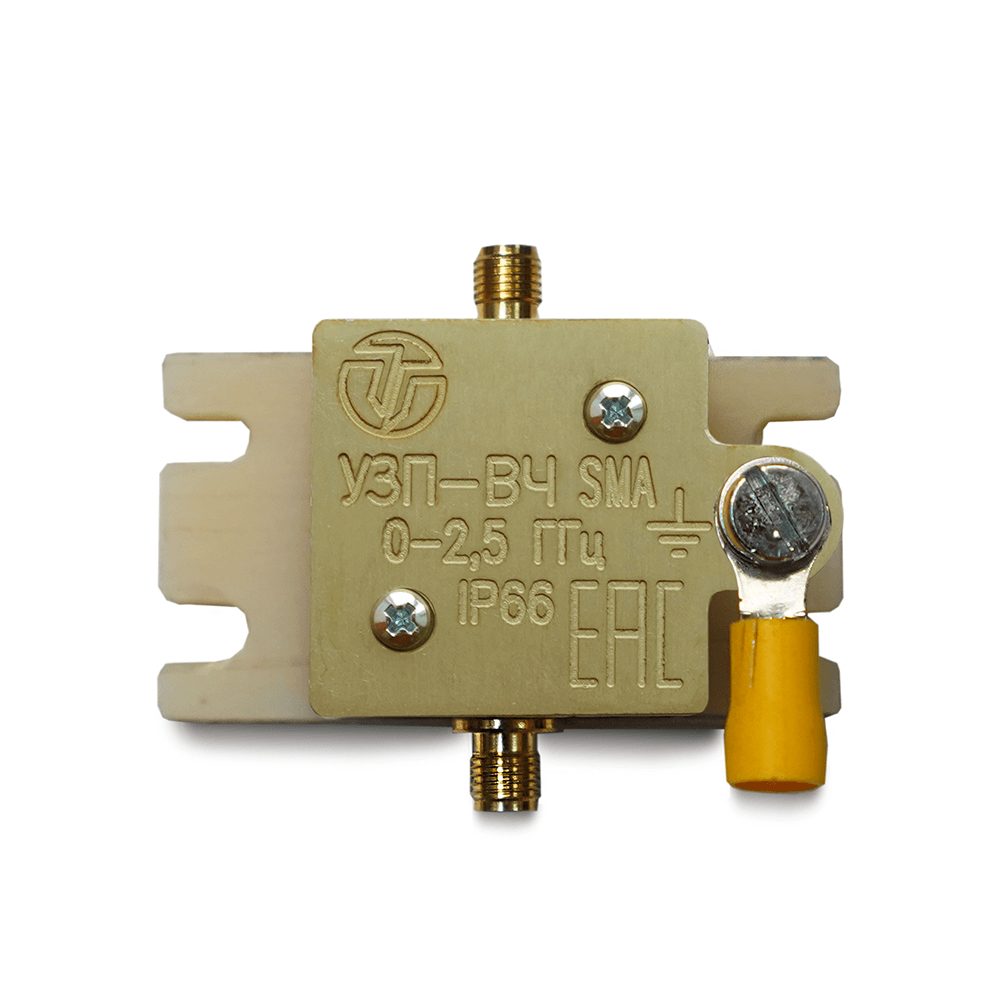

УЗП-ВЧ SMA Устройство защиты высокочастотных цепей
- Производитель: Тахион
- Код товара: 004-620
Устройство предназначено для защиты оборудования, подключённого к коаксиальной линии с волновым сопротивлением 50 Ом, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
Описание и функционал
Устройство защиты высокочастотных цепей УЗП-ВЧ SMA предназначено для защиты оборудования, подключённого к коаксиальной линии с волновым сопротивлением 50 Ом, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
Изделие рекомендуется для установки в системах GSM и Wi-Fi для защиты оборудования от импульсных перенапряжений (наводок) в высокочастотных трактах.
Конструктивно изделие выполнено в экранированном алюминиевом корпусе. Основание изделия изготовлено из диэлектрика для исключения образования «земляных петель» и случайного попадания потенциала на корпус в местах установки
СОСТАВ И ГАБАРИТНО УСТАНОВОЧНЫЕ РАЗМЕРЫ
ПРИМЕР СХЕМЫ ПОДКЛЮЧЕНИЯ
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Полоса пропускания по уровню | -1 дб 0÷2,5 ГГц |
| КСВН в диапазоне | 20-2480 МГц, не более 1,6 |
| Потери в диапазоне, МГц | 20-900 (ТВ, КТВ) 0,2÷0,5 дБ; 900-2000 (КТВ, SAT, GSM) 0,2÷0,6 дБ; 2,4-2,48 (Wi-Fi) 0,3÷0,9 дБ |
| Тип разъема | SMA |
| Статическое напряжение пробоя (100 В/с) | не более 110 В |
| Уровень напряжения защиты (динамическое напряжение пробоя (1 кВ/мкс)), | не более 640 В |
| Максимальный разрядный ток (10/350 мкс) | 2 кА |
| Максимальный разрядный ток tимп. | 8/20мкс (Imax) 20 кА |
| Время срабатывания, менее | 25 нсек |
| Диапазон рабочих температур | -60 ÷ +80 °С |
| Габаритные размеры, (ДхВхШ) | 60 х 39 х 32,5 мм |
| Единица измерения | 1 шт |
| Габариты | 60x39x32 мм |
| Масса изделия | 0.09 кг |
| Климатическое исполнение | Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. |
| Соответствие стандартам | Степень защиты в соответствии с ГОСТ 14254 IP66. |
| Технические условия | Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. |
| 1. | Устройство защиты высокочастотных цепей УЗП-ВЧ SMA; 1 шт. |
| 2. | Винт М5х8; 1 шт. |
| 3. | Кольцевой кабельный наконечник; 1 шт. |
| 4. | Шайба стопорная 5; 1 шт. |
| 5. | Шайба контактная 5; 1 шт. |
