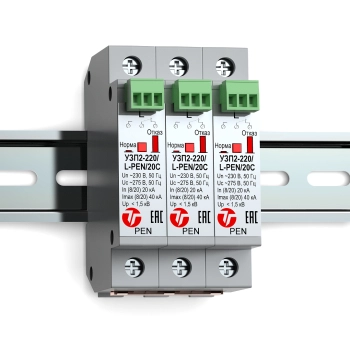

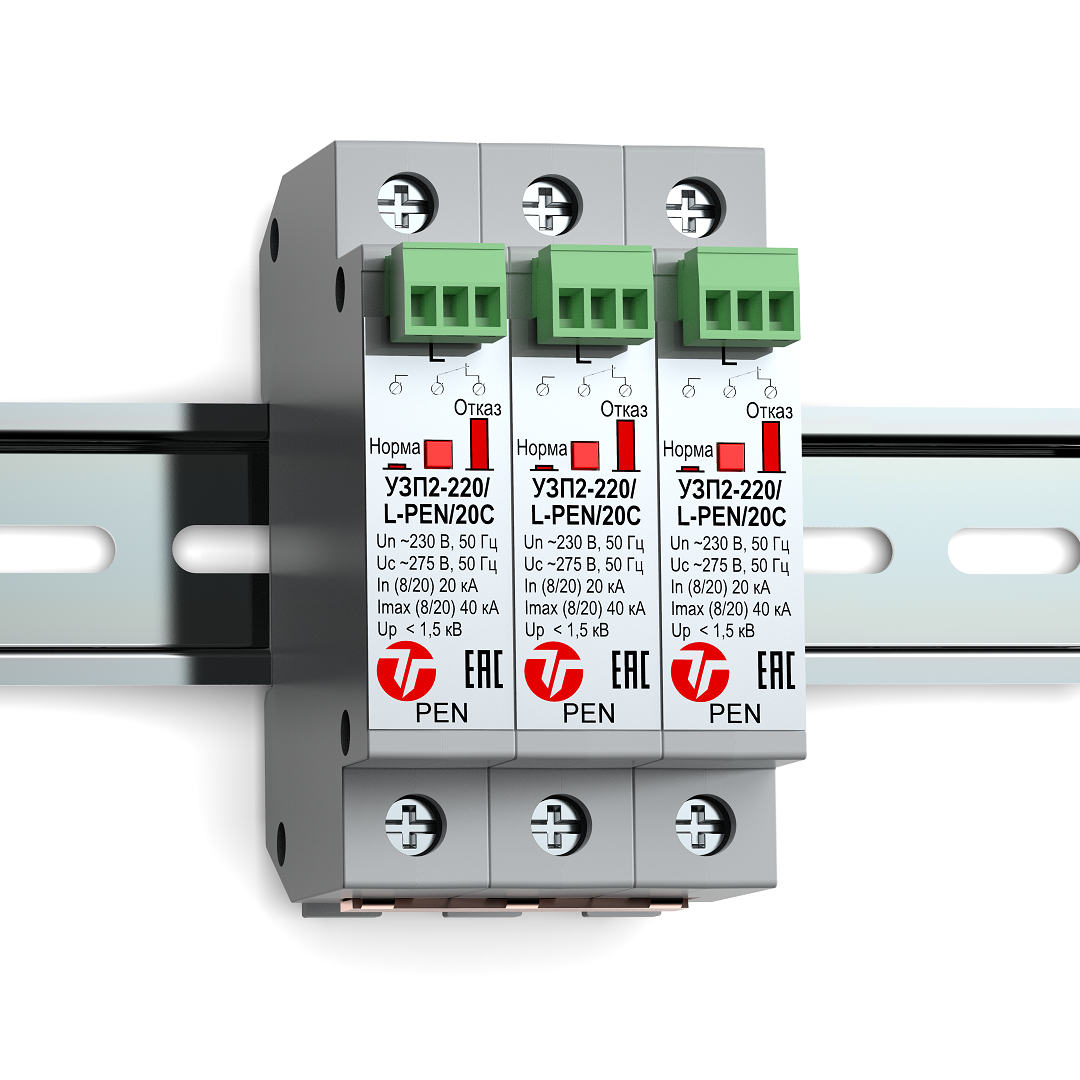

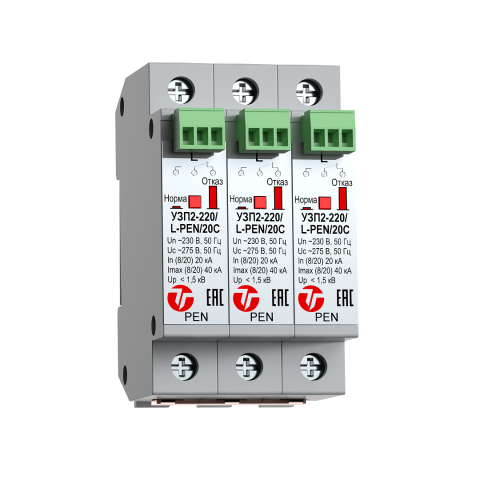

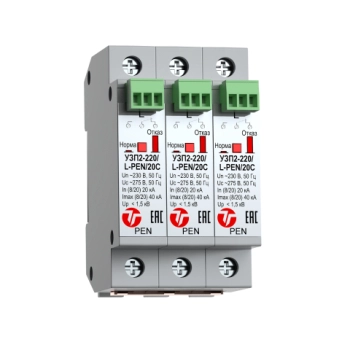

УЗП2-220К/3L-PEN/20С Трехполюсное устройство защиты
- Производитель: Тахион
- Код товара: 436-152
Трехполюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений. Применяется в трехфазных сетях с системой заземления TN-C, IT.Визуальный индикатор состояния и дистанционная сигнализация состояния аварийного отключения. Крепление на DIN-рейку. Габаритные размеры 92х74,5х17,8мм. Диапазон рабочих температур-55°С-+85°С.
Описание и функционал
Устройство защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений, комплект УЗП2-220К/3L-PEN/20С предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 220 (230) В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
УЗП2-220К/3L-PEN/20С применяется в трехфазных сетях с системой заземления TN-C, IT и устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 61312-1, МЭК 62305). Для сетей с системами заземления TN-S (TN-C-S), TT применяются УЗП2-220К/LN-PE/20(С) и УЗП2-220К/3LN-PE/20(С).
Каждый модуль устройства имеет механический индикатор и дистанционную сигнализацию состояния отказа, при срабатывании которых отказавший модуль необходимо заменить.
КОМПЛЕКТ ПОСТАВКИ
СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ТРЕХФАЗНОЙ СЕТИ
Дополнительные сведения по применению УЗИП можно получить по следующим ссылкам
При срабатывании сигнализации контакт НР – замыкается, а контакт НЗ – размыкается.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Номинальное рабочее напряжение (Un) ~230 В / | 50 Гц |
| Максимальное длительное рабочее напряжение (Uc) ~275 В / | 50 Гц |
| Классификационное напряжение при | 1мА, не более ~473 В / 50 Гц |
| Номинальный разрядный ток при tимп. | 8/20мкс (In) 20 кА |
| Максимальный разрядный ток при tимп. | 8/20мкс (Imax) 40 кА |
| Уровень напряжения защиты при In, (Up), | не более 1,5 кB |
| Время срабатывания, менее | 25 нсек |
| Сертификация | Сечение подключаемых проводов, мм2 |
| – жесткий одножильный | 2,5÷35 мм2 |
| – гибкий многожильный | 2,5÷16 мм2 |
| Контакты дистанционной сигнализации | – максимальный коммутируемый ток 3 А; – максимальное коммутируемое напряжение 250 В; – сечение подключаемых проводов, не более 2,5 мм2 |
| Диапазон рабочих температур | -55…+80 °С |
| Габаритные размеры, (ДхВхШ) | 92 х 74,5 х 54 мм |
| Масса брутто | 280 г |
| Единица измерения | 1 шт |
| Габариты | 92x74x54 мм |
| Соответствие стандартам | УЗП2-220К/3L-PEN/20С – трехполюсное устройство защиты ограничительного типа класса испытаний II, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53. |
| Соответствие стандартам — особенности | Степень защиты IP20 в соответствии с ГОСТ 14254. |
| Оснащение монтажной коробки | Конструктивно УЗП2-220К/3L-PEN/20С выполнено в корпусе из трудногорючего пластика с креплением на 35мм DIN-рейку. |
| Технические условия | Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. |
| Габаритные размеры | ГАБАРИТНЫЕ РАЗМЕРЫ |
| УЗП2-220/L-PEN/20C | 3 шт. |
| Разъемный клеммник | 3 шт. |
| Шина cоединительная 3PE | 1 шт. |
| Паспорт | 1 шт. |
| Упаковочная тара | 1 шт. |
| Требования к внешнему предохранителю | При подключении УЗП2-220К/3L-PEN/20C необходимо убедиться, что в каждом фазном проводе на распределительном щите имеется токовый предохранитель класса gG с номиналом не более 125А (F1). |
| Требования к внешнему предохранителю — особенности | Если F1>125А, необходимо установить токовый предохранитель класса gG F2≤125А. |
| F1, A gG | S1, мм2; S2, мм2; F2, A gG |
| 25 35 40 50 63 80 100 125 >125 | 4 4 4 6 10 10 16 16 16; 6 6 6 6 10 10 16 16 16; - - - - - - - - 125 |
