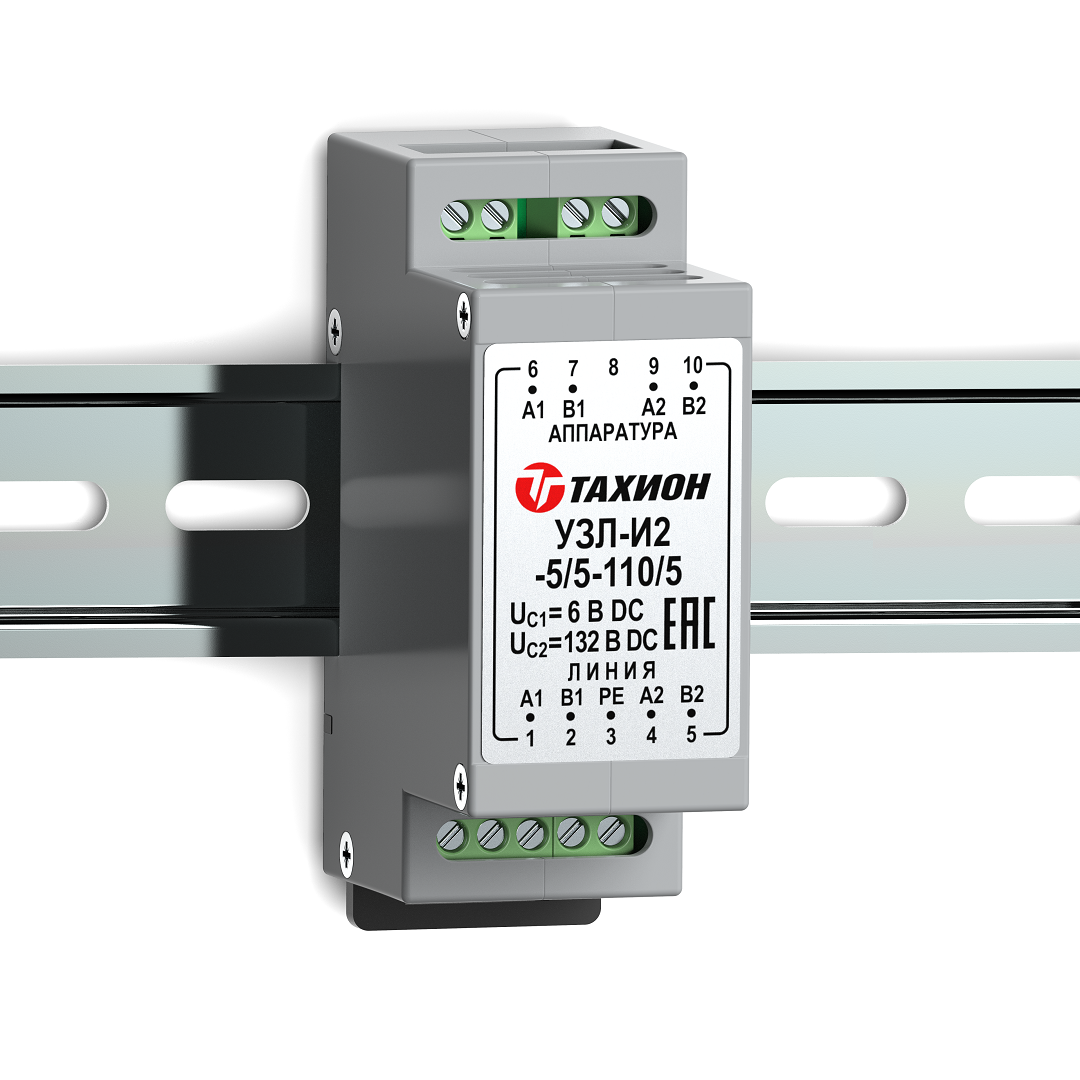

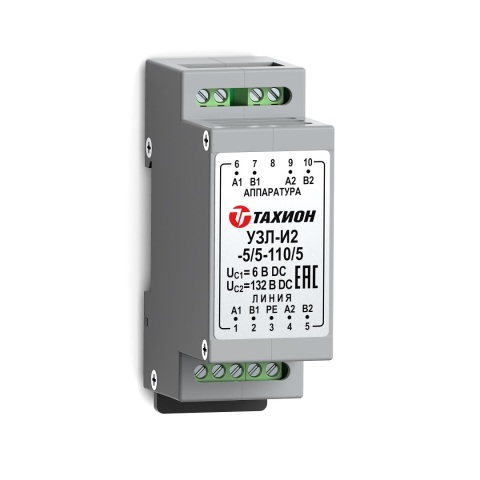

УЗЛ-И2-5/5-110/5 Двухканальное устройство защиты оборудования
- Производитель: Тахион
- Код товара: 436-142
Двухканальное устройство защиты оборудования, использующего 2х проводные линии интерфейса с подачей питания. Обеспечивает защиту интерфейса и передачу питания 5 В DC по первому каналу и 110 В DC по каналу второму каналу по сигнальным парам с величиной тока до 5 А. Крепление на DIN-рейку. Габаритные размеры 89х58х35мм. Диапазон рабочих температур-55°С-+85°С.
Описание и функционал
Устройство защиты интерфейсов с подачей питания УЗЛ-И2-5/5-110/5 с двумя каналами предназначено для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования промышленной автоматизации, диспетчеризации, систем безопасности, использующих 2х проводные линии интерфейса RS-485, RS-422, M-bus, CAN и их разновидностей, в пределах 2-3 зон молниезащиты (в соответствии с МЭК 61312-1).
Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| № nп/п | Характеристика; Канал А1 В1; Канал А2 В2 |
| Номинальное рабочее напряжение UN | 5 B; 110 B |
| Макс. длительное рабочее напряжение UС | 6 B; 132 В |
| Номинальный рабочий ток IN | 5 А |
| С2 Номинальный ток разряда (8/20 мкс) In | 2 кА |
| Максимальный ток разряда (8/20 мкс) IMAX | 10 кА |
| С2 Уровень напряжения защиты UP при In | 15 B; 186 В |
| Максимальная имп. мощность рассеивания TVS-диодами Pppm | 3000 Вт |
| Время срабатывания tA, не более | 10нс/100нс |
| Вносимая в цепь индуктивность, не более | 10 мкГн |
| Скорость передачи данных, не более | 1 Мбит / сек |
| Сечение подключаемых проводов, не более | 2,5 мм2 |
| Диапазон рабочих температур | 55°С … +85°С |
| Габаритные размеры | 89 х 58 х 35 мм |
| Масса брутто | 90 г |
| Категория испытаний по МЭК 61643-21 | А2, В2, С2, С3, D1 |
| Единица измерения | 1 шт |
| Питание | Устройство обеспечивает защиту интерфейса и передачу питания 5 В DC по каналу А1 В1 и 110 В DC по каналу А2 В2 по сигнальным парам с величиной тока до 5 А. |
| Соответствие стандартам | УЗЛ-И2-5/5-110/5 по техническим и эксплуатационным характеристикам удовлетворяют требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5. |
| Соответствие стандартам — особенности | Степень защиты IP20 в соответствии с ГОСТ 14254. |
| Оснащение монтажной коробки | Конструктивно выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку. |
| Технические условия | Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. |
