источник питания 24В, 2А без АКБ
Блоки предназначены для электропитания приборов напряжением 12 В или 24 В постоянного тока при отсутствии напряжения в сети переменного тока. Блоки рассчитаны на непрерывную круглосуточную работу, размещаются внутри производственных и жилых зданий и сооружений и применяются для бесперебойного электропитания устройств охранной, охранно-пожарной и пожарной сигнализации. Блоки БРП-12-01Л, БРП-24-01Л обеспечивают возможность работы в режиме максимального тока нагрузки как от встроенных аккумуляторных батарей, так и от сети переменного тока, блок БРП-24-03Л только от встроенных аккумуляторных батарей.

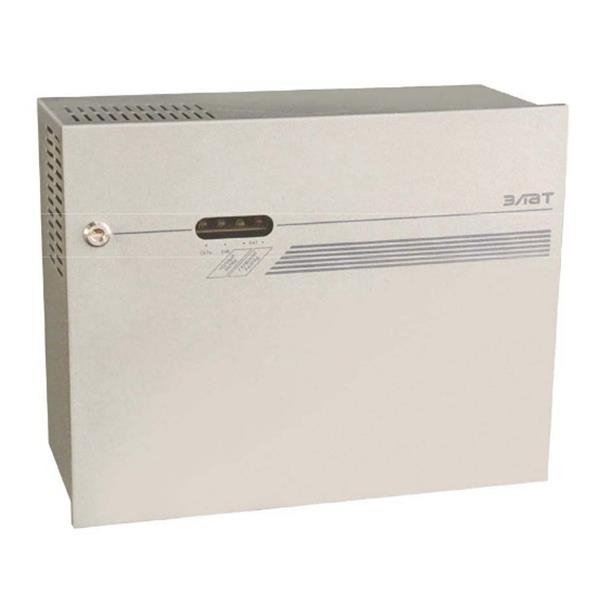

Блоки состоят из металлического корпуса настенного исполнения, разделенного на два отсека. В верхнем отсеке, закрытом передней панелью с оптическими индикаторами состояния, размещены силовые элементы сетевого питания и плата с радиоэлементами. В нижнем отсеке размещены выключатель, предохранители, клеммы для подключения внешних цепей и аккумуляторные батареи. Блоки БРП-12-01Л, БРП-24-01Л позволяют подключать две аккумуляторные батареи с напряжением 12В до 42 Аxч, при этом в аккумуляторный отсек самого блока могут поместиться две аккумуляторные батареи с габаритными размерами не более 152x100x100 мм (до 12 Аxч).
Блоки обеспечивают:
- выдачу на выход напряжения 12 В или 24 В постоянного тока;
- поддержание максимальной емкости аккумуляторных батарей при наличии напряжения сети переменного тока;
- защиту аккумуляторных батарей от перезаряда и глубокого разряда;
- защиту аккумуляторных батарей от короткого замыкания выхода;
- защиту приборов, подключенных к выходу блоков в БРП12-01Л, БРП24-01Л от перенапряжений при аварии стабилизатора;
- выдачу во внешние цепи сигнала "Неисправность" при отсутствии напряжения питания или срабатывания защиты.
| Параметр | Значение |
| Напряжение питания блока от сети переменного тока (50±1)Гц, В | от 187 до 242 |
| Выходное напряжение постоянного тока при работе от аккумуляторных батарей, В: | от 21 до 26 |
| Максимальный ток нагрузки, А: | 3 |
| Максимальная емкость аккумуляторных батарей, подключенных к блоку, Аxч: | 40 |
| Мощность, потребляемая блоками от сети переменного тока при максимальном токе заряда аккумуляторных батарей, Вт, не более: | 40 |
| Габаритные размеры, мм, не более: | 420x300x180 |
| Масса без аккумуляторов, кг, не более | 6 |
| Диапазон рабочих температур, С | от 0 до +40 |
| Максимально допустимая относительная влажность при температуре +25 С, | 80 |
| Средний срок службы, лет, не менее | 10 |
Комплектность:
| Наименование | ||||
| Комплект монтажных частей: Шнур сетевой (с втулкой) Перемычка аккумуляторная | 1 3 | |||
| Руководство по эксплуатации | 1 | - | - | |
| Упаковка | 1 | 469x354x234 | ||
| Общая масса не более 8,5 кг. | ||||
Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
Задайте вопрос специалисту о БРП-24-03Л источник вторичного электропитания резервированный 3А
Пришлите пожалуйста схему электрическую принципиальную на БРП-24-03ЛС уважением Щуров
Здравствуйте. Попробуйте за принципиальной схемой к производителю обратиться.
