ШТК-М-27.6.10-44АА Шкаф телекоммуникационный напольный 27U

1 год гарантии
  • Производитель: ЦМО
  • Код товара: 005-496
ЦМО ШТК-М-27.6.10-44АА ШТК-М-27.6.10-44АА изображение 2ШТК-М-27.6.10-44АА изображение 3ШТК-М-27.6.10-44АА изображение 4ШТК-М-27.6.10-44АА изображение 5
Фото 1
Фото 2
Фото 3
Фото 4
Фото 5
461 просмотр
Подобрать аналоги

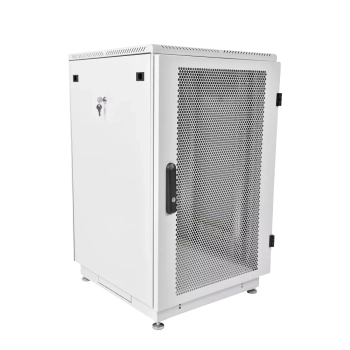

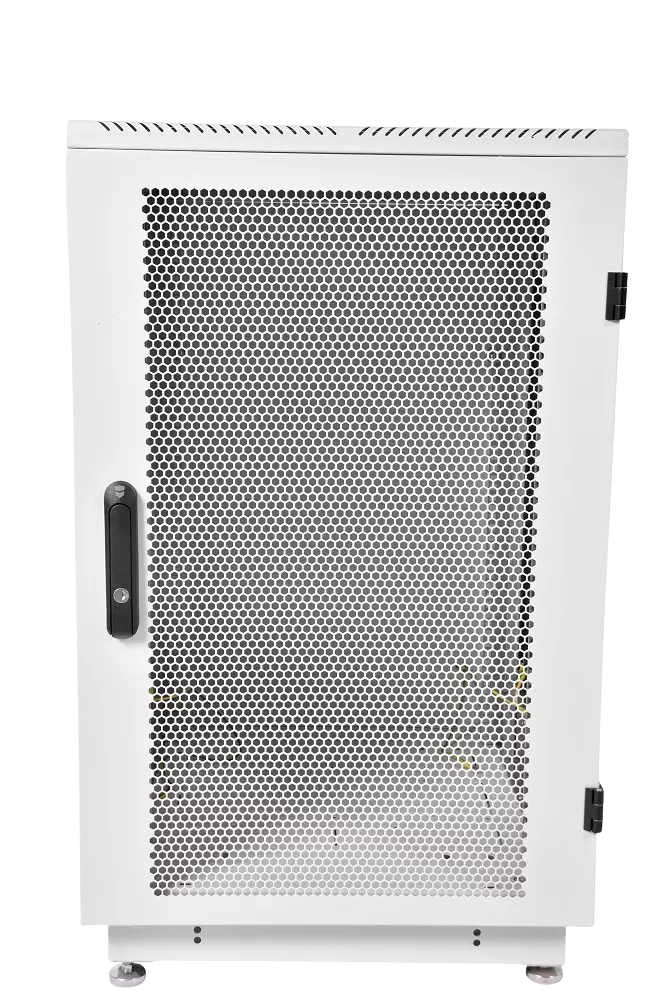

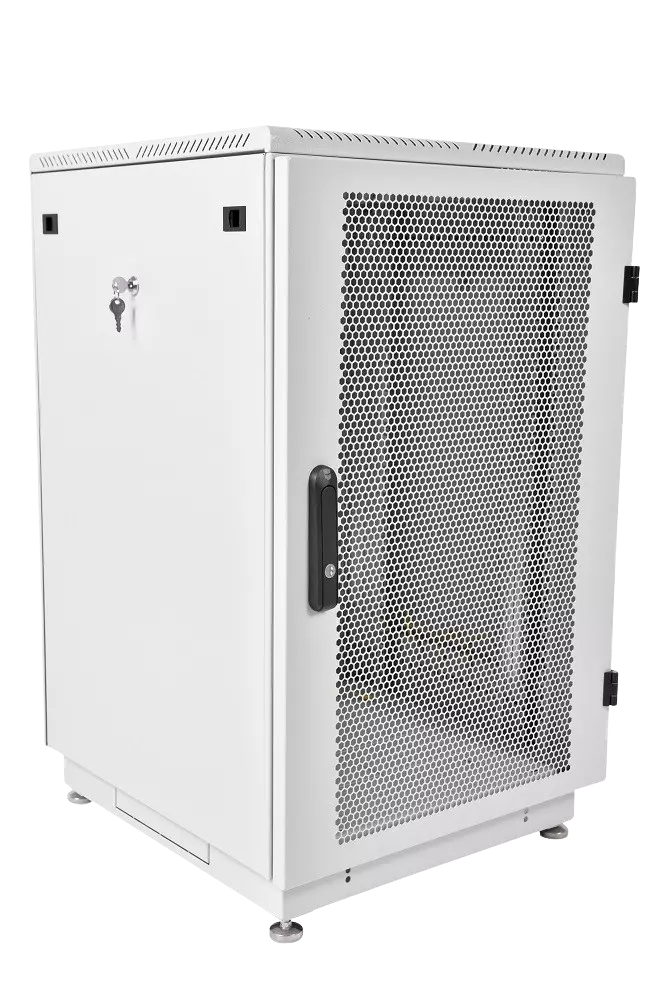

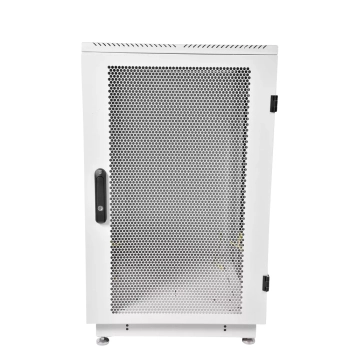

Шкаф телекоммуникационный напольный 27U (600 1000) дверь перфорированная 2 шт.

Напольный шкаф серии ШТК-М предназначен для размещения активного и пассивного телекоммуникационного оборудования, в офисных и закрытых промышленных помещениях. Класс защиты IP20.

Шкаф имеет разборную каркасную конструкцию.  Состоит из  основания, крыши и двух сварных рам, соединенных комплектом швеллеров (сталь 2мм.). Легок в сборке. За счет элементов крепления каркас шкафа имеет повышенную жесткость, в зависимости от модификации возможна распределенная нагрузка до 600 кг. ШТК-М комплектуется усиленными боковыми стенками. Стенки надежно фиксируются пластиковыми защелками и точечными замками.

Стандартно шкафы комплектуются задней металлической стенкой, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-38U, дверь фиксируется усиленным точечным замком, 42-47U ригельным.  Двери имеют как правую, так и левую навеску.

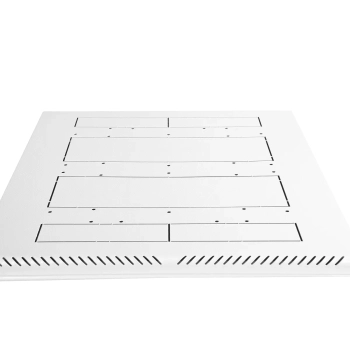

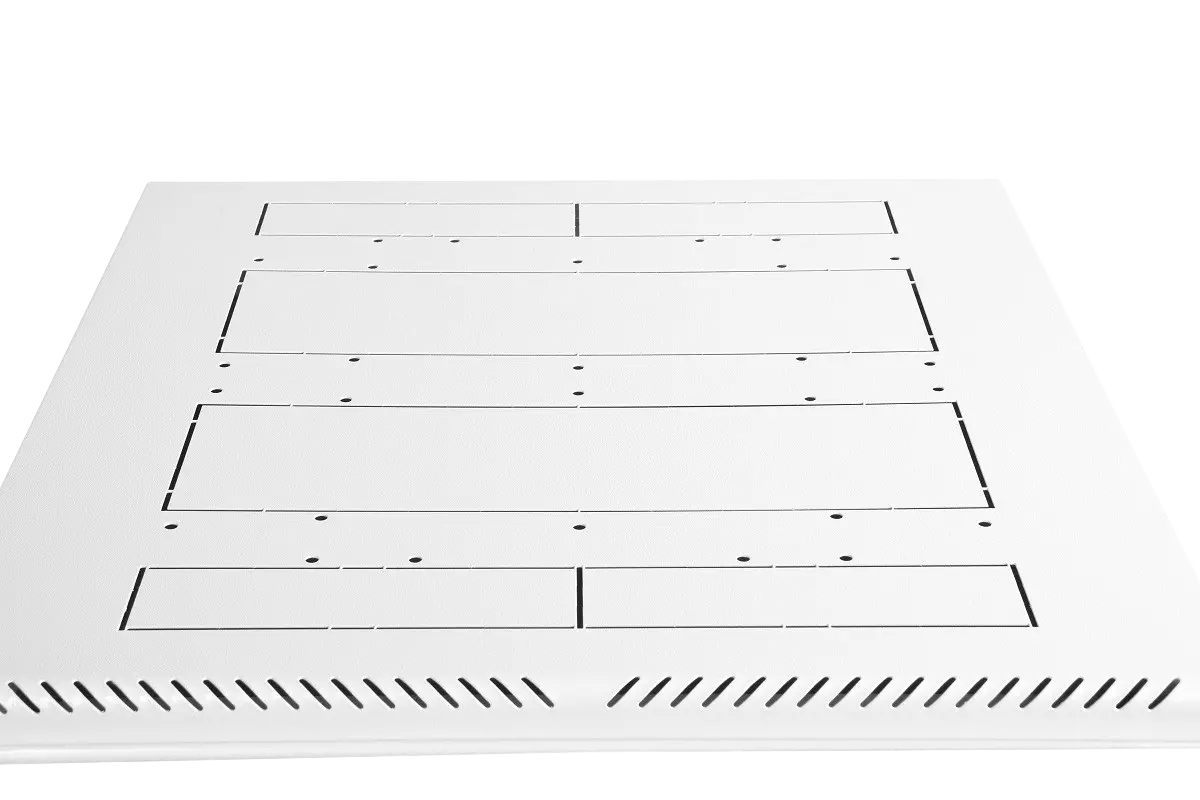

В шкафах предусмотрены места для установки вентиляторных модулей серии R-FAN. Для установки модуля демонтируется заглушка в крыше либо основании шкафа, и модуль надежно фиксируется винтами. В основание или крышу ШТК-М глубиной 600-800 мм возможна установка двух вентиляторных модулей, в шкафы глубиной 1000 мм - трех модулей. Крыша имеет дополнительную перфорацию и заглушенные отверстия под кабельные вводы - 55х420 мм, в них предусмотрена установка комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов КВ-Щ-55.210А.  Основание шкафа имеет такие же заглушенные отверстия под кабельные вводы - 55х420 мм, в которые устанавливается комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов щеточного ввода КВ-Щ-55.210А, а на боковых поверхностях  основания (кроме фасада) - три кабельных ввода  размером 250х62 мм (установка щеточного ввода не предусмотрена). В основание шкафа установлены винтовых опор (ножек) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).

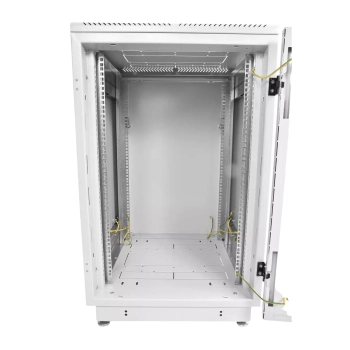

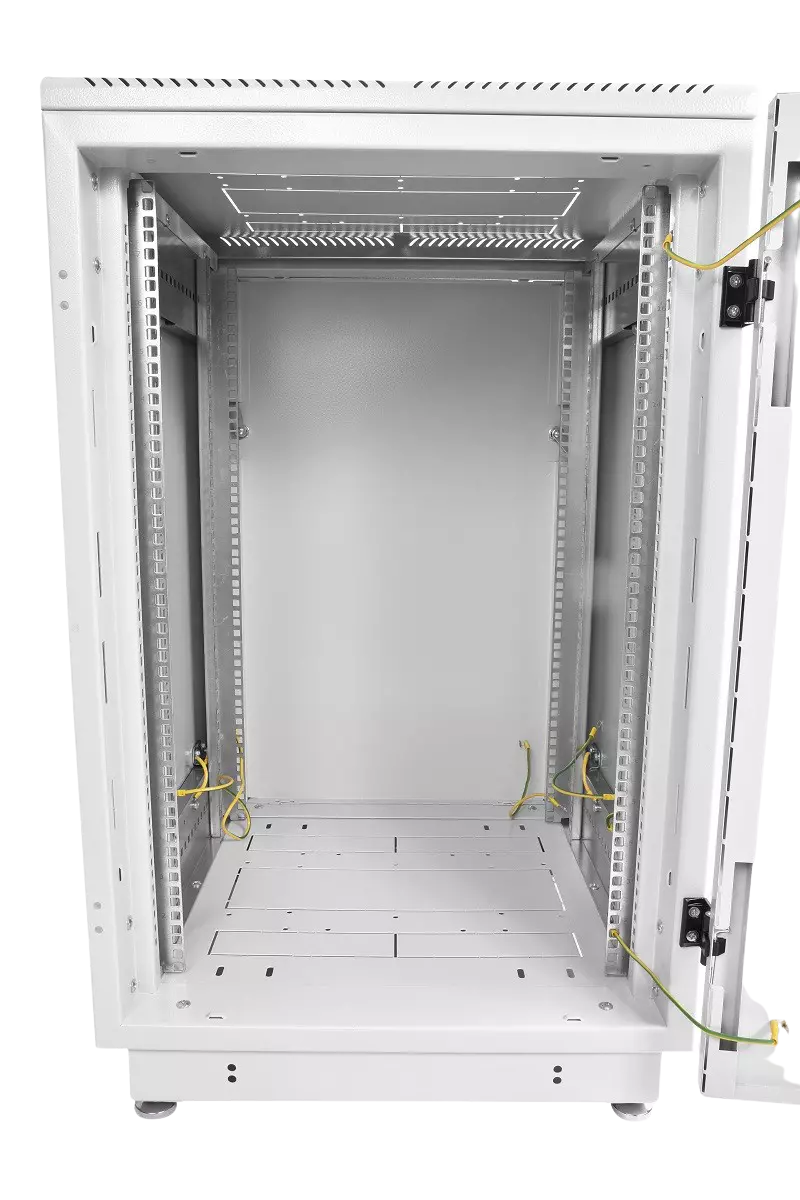

Доступ для монтажа, коммутации и обслуживания  оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери. Шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые  по глубине.  Система заземления входит в стандартную комплектацию. В ШТК-М шириной 800 мм. предусмотрено дополнительное пространство для организации коммутационного кабеля. Шкафы поставляются разобранными, в компактной упаковке. ШТК-М высотой 18-27U упакованы в два транспортных места, 33-47U в три места.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)".

Основные особенности:

Высота, U27
Высота, мм1360
Толщина металла, не более мм2
Ширина, мм600
Глубина, мм1000
Полезная глубина, мм855
Распределенная нагрузка, кг600
Тип передней двериПерфорация
Масса изделия, кг82.53
Тип задней двериПерфорация
Диаметр отверстия под винтовые опоры (ножки)М10
Цвет Серый RAL 7035

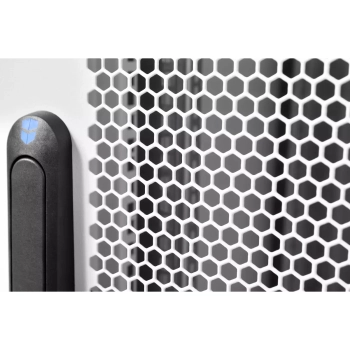

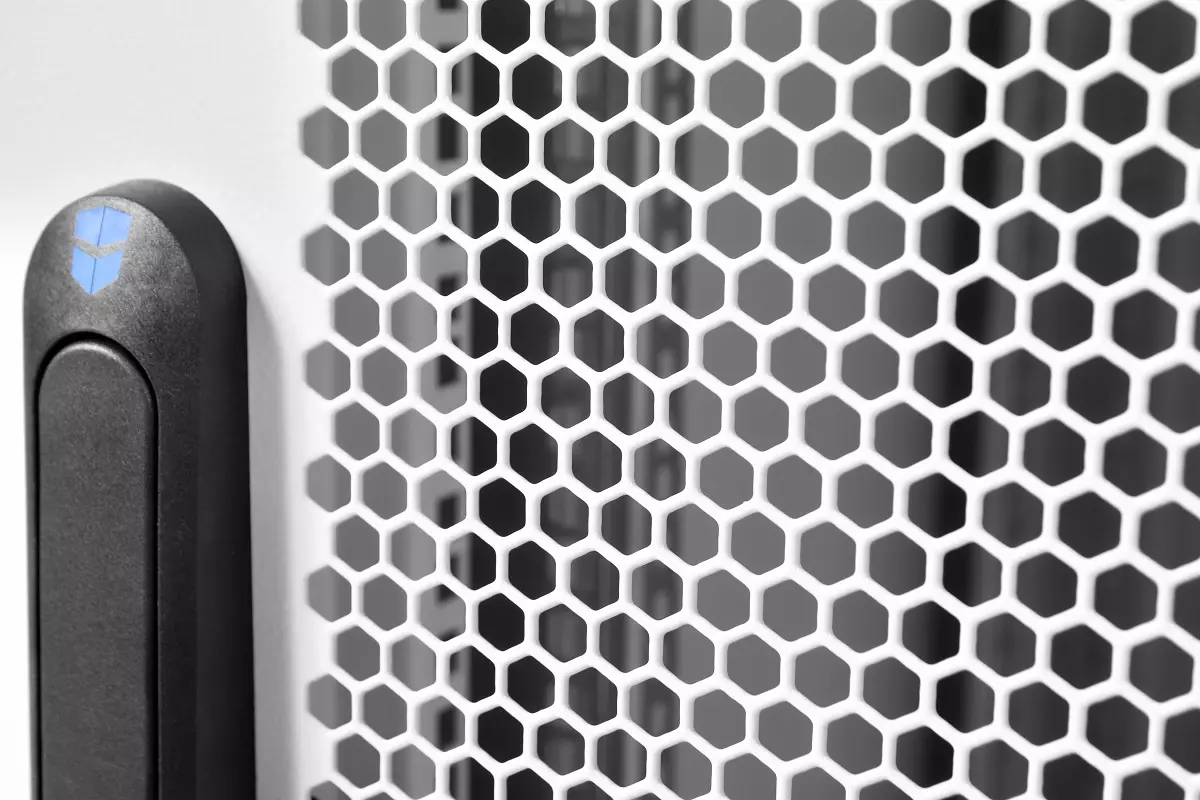

Площадь перфорации двери, %59
Общая площадь перфорированной поверхности, %67
Угол открытия дверей, °180
Характеристики:
  • Производитель: ЦМО
  • Класс пыле-/влагозащиты: IP20
  • Кол-во мест (U): 27
  • Место установки: В помещении
  • Система охлаждения: Опция
  • Тип шкафа/стойки: Разборный
Документация:
  1. Паспорт (Инструкция)
