УШК-02 (ВУОС) Устройство шлейфовое контрольное, индикатор зеленого цвета

Устройство шлейфовое контрольное, индикатор зеленого цвета и дополнительные контакты

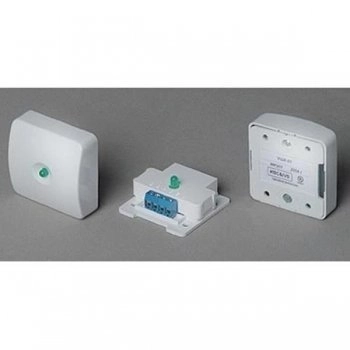

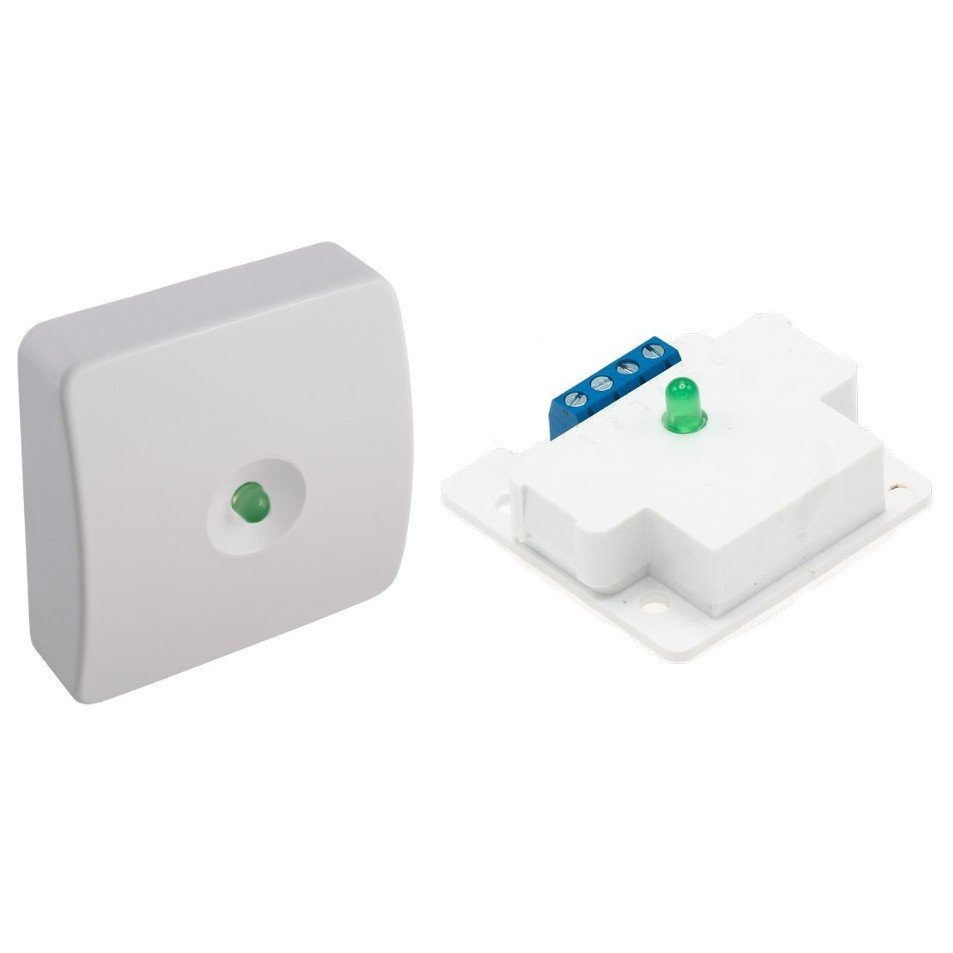

Устройства УШК-02 предназначены для применения в качестве оптических индикаторов зеленого (желтого) цвета, включенных последовательно с нагрузкой (например, оконечными элементами) в шлейфы пожарной и охранно-пожарной сигнализации или линий питания, с целью контроля наличия тока в цепи (требование п. 12.72 НПБ 88-2001).

В качестве примера на рисунке приведена схема включения УШК-02 в шлейф ППК-2 последовательно с оконечной цепью. Необходимо учитывать, что последовательное включение светодиодного индикатора вносит дополнительное падение напряжения на 1 - 1,5 В, поэтому в длинных шлейфах сигнализации будет целесообразно скорректировать cопротивление оконечной цепи в сторону уменьшения с целью восстановления величины протекающего тока.
