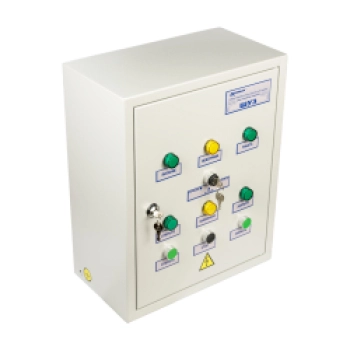

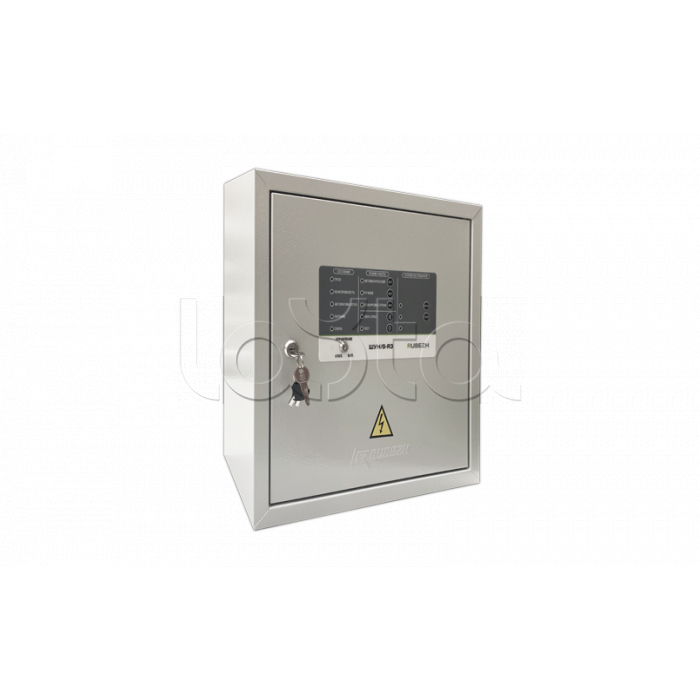

ШУЗ-О-3-00-R3 (IP54) Шкаф управления

Шкаф управления электроприводной задвижкой ШУЗ-R3 предназначен для управления задвижкой с однофазными электродвигателями номинальной мощностью 3 кВт.Работает с «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» или автономно. 510×410×250 мм, 12 кг IP54, силовые элементы автоматики Dekraft

Шкаф управления электроприводной задвижкой ШУЗ-R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным «Рубеж-2ОП» прот.R3 или автономно.
ШУЗ-R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУЗ-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью 3 кВт.
ШУЗ-R3 обеспечивает управление электроприводом:
задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ);
задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ);
задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ).
Выбор типа управления ШУЗ прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».
ШУЗ-R3 имеет 3 режима управления:
«Автоматический»:
а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.
б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
«Ручной» – по командам кнопок управления с панели шкафа.
«Блокировка пуска» – когда контакторы обесточены и управление невозможно.
ШУЗ-R3 реализует следующие функции:
контроль наличия и параметров электропитания на вводе сети;
контроль исправности основных цепей электрической схемы прибора;
контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание; -контроль силовой цепи питания двигателя;
местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.

Технические характеристики:
