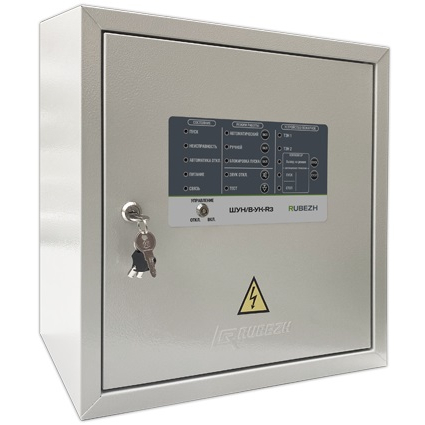

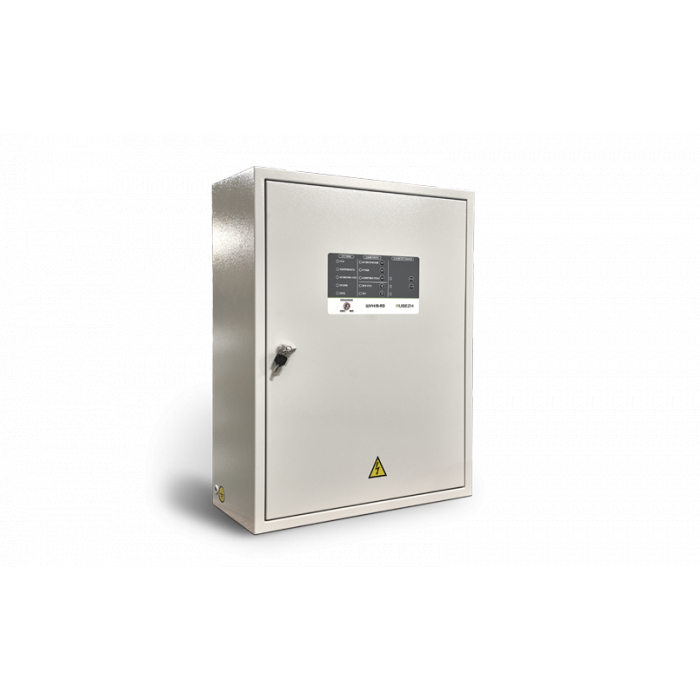

ШУН/В-О-3-03-УК15-R3 (IP54) Шкаф управления

Шкаф управления пожарный, управление насосом/вентилятором. Работает с «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» или автономно, , мощность электродвигателя 15 кВт, тип электросети О – однофазная, УК – управление калорифером от 15,1 до 30 кВт, силовые элементы автоматики 03 – АВ без теплового расцепителя, IP54

ШУН/В-УК-R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3.
Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-.R3 обеспечивает работу с однофазными электродвигателями номинальной мощностью 3 кВт.
ШУН/В-УК-R3 реализует следующие функции:
Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
Световой индикации режимов работы и состояния ШУН/В-УК-R3.
ШУН/В прот.R3 может находиться в следующих режимах управления:
«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Технические характеристики:
