ДИМК извещатель разбивание стекла

  • Производитель: Магнито-Контакт
  • Код товара: 068-014

Магнитоконтактный (геркон), разбивание стекла

Магнито-Контакт ДИМК
2054 просмотра
114.38 руб.
Розничная цена
108.87 руб.
Мелкий опт
103.68 руб.
Опт

Кэшбек 2 рубля

В наличииул. Вольная: 4 шт. ул. Ак. Арцимовича: 5 шт.

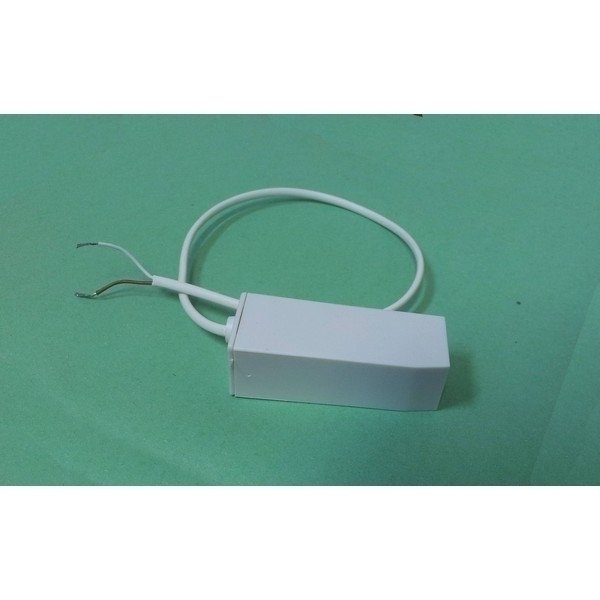

Предназначен для блокировки различных конструкций охраняемых объектов. Блокировка остекленных конструкций на разрушение стеклянного полотна; на попытку разрушения стеклянного полотна при воздействии на контролируемую площадь удара с энергией, соответствующей 2/3 от энергии, разрушающую контролируемую площадь; на попытку съема стеклянного полотна из крепежной конструкции, на попытку съема оконных рам с выдачей сигнала "Тревога" на приемно-контрольные приборы. Датчик конструктивно состоит из геркона и магнита, выполненных в одном корпусе из полистирола ударопрочного УПМ 0508 (допускается замена полистирола на АВS пластик ).

Основные особенности:

  • Выходное сопротивление при замкнутых контактах (НОРМА), Ом, не более ……………..0,5
  • Выходное сопротивление при разомкнутых контактах (ТРЕВОГА), Ом, не менее ……….200000
  • Диапазон коммутируемых напряжений, В ……………………………………………………0,02 – 20
  • Диапазон коммутируемых токов, А……………………………………………………..…0,001 – 0,02
  • Масса  датчика,  г, не более   …………………………………………………………………….50
  • Диапазон рабочих температур, °С……………………………………………………………..-40 + 50
  • Вывод (тип провода) ………………………………………………………………………КСПВГ 2х0.2
  • Длина вывода ……………………………………………………………………………………..0,3м
  • Габаритные размеры , мм……………………………………………………………………18х19х59
  • Степень защиты  от внешних воздействий по ГОСТ 14254-96  не ниже……………………  IP65

Указания по монтажу и эксплуатации

1. Подсоединить выводные проводники датчика к омметру любого типа (величина тока через контакты геркона не должна превышать 0,02 А). Придать датчику вертикальное положение, при этом омметр должен показывать наличие цепи.

2. Наклонить датчик в сторону посадочной плоскости на угол 20-300 , омметр должен показывать отсутствие цепи.

3. Подготовить посадочную сторону датчика (указана стрелкой на корпусе см. рис.1) к приклеиванию. Приклеивание к стеклу датчика ДИМК/В осуществлять на клей «Момент», после чего датчик рекомендуется прижать жесткой проволокой, закрепленной за край оконной рамы, либо иным способом, чтобы исключить отклеивание датчика и его ложное срабатывание (см. рис. 2).

4. Крепление на стекло осуществляется, вертикально (выводами вверх) из расчёта, что один датчик контролирует не более 3,2 м2 площади. После закрепления датчика на стекле, необходимо проверить правильность его установки. В случае обрыва контактов необходимо поправить датчик и снова произвести измерение.

5. При установке датчика отклонение от вертикальной положения должно быть не более: - в плоскости посадочной поверхности ± 40 - в плоскости, перпендикулярной плоскости посадочной поверхности ± 1030` (см. рис. 3)

6. При установке двух и более датчиков, датчики необходимо соединять последовательно (см. рис.5).

7. На стеклах толщиной 3-7 мм датчики устанавливать на расстоянии 2/3 высоты, но не более 2 м от основания и не менее 0,2 м от края рамы.

8. При высоте стекла более 2,5 м и ширине более 1,2 м устанавливаются дополнительные датчики.

9. Датчики необходимо устанавливать на хорошо закреплённые стеклянные полотна, не подверженные в период охраны ударным, вибрационным и акустическим воздействиям.

10. Запрещается устанавливать датчики на стекла имеющие трещины или закрашиваемые масляными красками.

11. В процессе эксплуатации необходимо не реже 1 раза в месяц проверять крепление датчиков.

Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

Технические параметры:
  • Тип охранного извещателя Разбития стекла
  • Исполнение Крепление на окно
  • Напряжение (В) < 0.5
  • Напряжение (В) > 20
  • Производитель Магнито-Контакт
  • Антимаскирование Нет
  • Класс пыле-/влагозащиты IP65
  • Кол-во пироэлементов 0
  • Место установки На улице, В помещении
  • Питание датчиков по шлейфу Нет
  • Регулировка чувствительности Нет
  • Тампер вскрытия корпуса Нет
  • Ток потребления в дежурном режиме, мА 0.02
