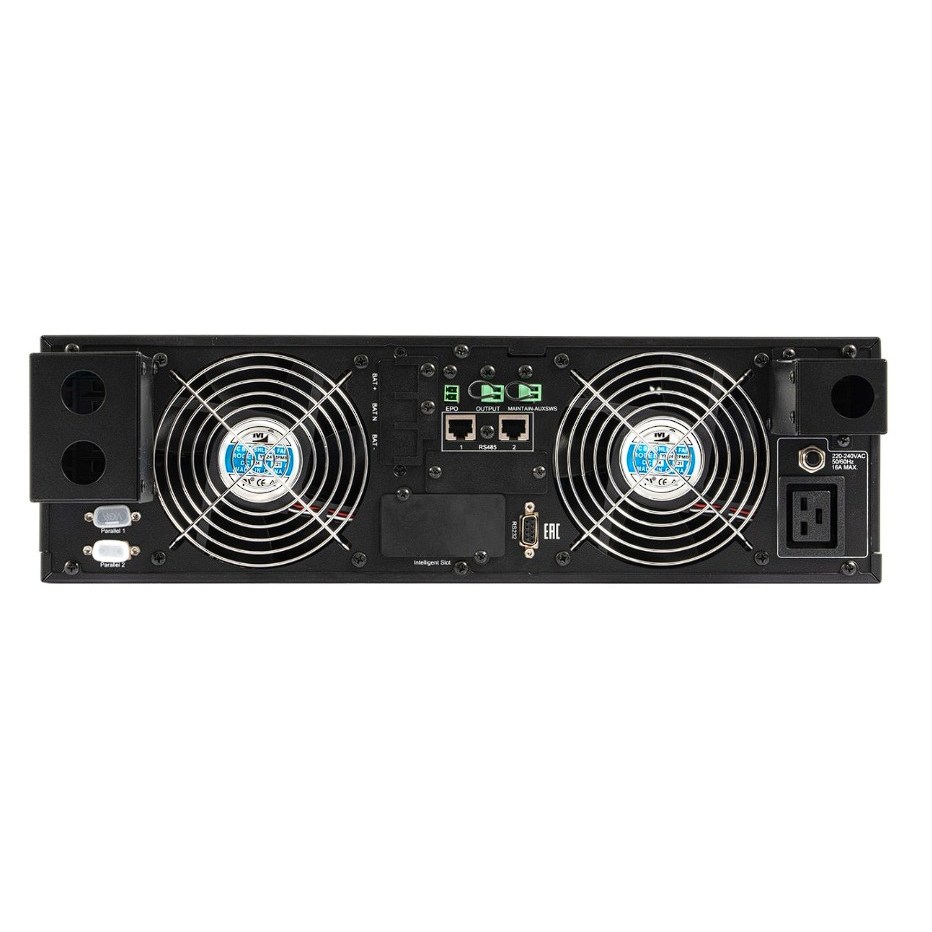

SKAT-UPS 10-RACK-3/1-ON Источник бесперебойного питания

№ п/п

Наименование параметра

Значение параметра

ВХОДНЫЕ ПАРАМЕТРЫ

1

Типы входного подключения (фазность)

трехфазное

3 Фазы + Нейтраль + Заземление (3Ph+N+PE)

однофазное

1 Фаза + Нейтраль + Заземление (L+N+PE)

2

Номинальное входное напряжение (тип подключения 3Ph+N+PE), Uном, В, AC

заводская установка

380

настраивается пользователем

380/400/415

3

Номинальное входное напряжение (тип подключения L+N+PE), Uном, В, AC

заводская установка

220

настраивается пользователем

220/230/240

4

Диапазон входного напряжения без перехода в режим работы от батарей, В, AC

208…478

5

Номинальная входная частота, (Fном), Гц

50

6

Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц

40…70

7

Входной коэффициент мощности, не менее

0,99

8

Коэффициент нелинейных искажений тока на входе (THDi)

при 100% нелинейной нагрузки, не более

3%

9

Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380В

заводская установка

-45%; +25%

настраивается пользователем

+ 10 %; + 15 %;

+ 20 %; - 20 %; - 30 %

10

Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки

заводская установка

% от Uном=220В

-45%; +25%

% от Uном=230В

-45%; +20%

% от Uном=240В

-45%; +15%

настраивается пользователем

% от Uном=220В

+ 10 %; + 15 %;

+ 20 %; - 20 %; - 30 %

% от Uном=230В

% от Uном=240В

11

Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном

±10％

12

Питание от генератора

поддерживается

ВЫХОДНЫЕ ПАРАМЕТРЫ

13

Типы выходного подключения (фазность)

1 Фаза + Нейтраль + Заземление (L+N+PE)

14

Номинальная выходная мощность (Полная, ВА / Активная, Вт)

10000/10000*

15

Номинальное выходное напряжение (тип подключения L+N+PE), Uном, В, AC

заводская установка

220

настраивается пользователем

220/230/240

16

Выходной коэффициент мощности (PF)

1,0

17

Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %

±1

18

Отклик переходного напряжения (при линейной нагрузке)

±5

19

Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от электросети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, %

±1; ±2; ±4; ±5; ±10

20

Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц

50±0,2% или

60±0,2%

21

Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)

3:1

22

Время переключения из режима «ОСНОВНОЙ» в режимы РЕЗЕРВ» или «БАЙПАС», мс

0

23

Коэффициент мощности в резерве

Количество внешних АКБ, шт.

20

1,0

18

0,9

16

0,8

24

Коэффициент нелинейных искажений напряжения на выходе (THDv), %, не более

линейная нагрузка

2

нелинейная нагрузка

5

25

Форма выходного напряжения

синусоидальная

ЭФФЕКТИВНОСТЬ

26

Коэффициент полезного действия, %, не менее

93,5

АККУМУЛЯТОРНАЯ БАТАРЕЯ

27

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

28

Рекомендуемая ёмкость АКБ внешних, Ач

от 40**

29

Рекомендуемая ёмкость АКБ внешних, Ач

от 40**

30

Количество АКБ (настраивается пользователем, заводская установка - 16 шт), шт.

16(±96В)/

18(±108В)/

20(±120В)

31

Ток заряда АКБ (может быть установлен в соответствии с емкостью используемого аккумулятора), А, не более

14

ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ

32

Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим laquo;БАЙПАС»), в % от номинальной нагрузки

>100% — ≤110%

через 60 мин

>110% — ≤125%

через 10 мин

>125% — ≤150%

через 1 мин

> 150%

немедленно

33

Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения)

>100% — ≤110%

через 10 мин

>110% — ≤125%

через 1 мин

>125% — ≤150%

через 5 с

> 150%

немедленно

34

Габаритные размеры ШхГхВ, не более, мм

без упаковки (с кронштейнами)

443(485)х710х133

в упаковке

580х752х233

35

Масса, НЕТТО (БРУТТО), кг, не более

27,9 (31,7)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

36

Диапазон рабочих температур, °С

0…+40

37

Максимальная относительная влажность воздуха (без конденсации), %

95

38

Высота над уровнем моря, не более, м

1500***

39

Температура хранения, °С

-25…55

ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

40

Степень защиты оболочкой по ГОСТ  14254

IP20
