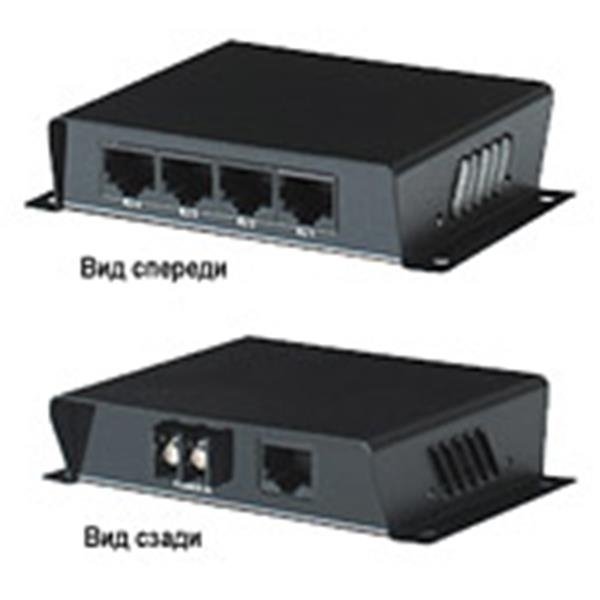

TDP414VP Концентратор 4-е входа видеосигналов под RJ45, выход под RJ45 по витой паре на 600 м

Концентратор, пассивный, 4-е входа видеосигналов под RJ45, выход под RJ45 по витой паре на 600 м., передача питания до 50 м (в паре с TTP111VP), встроенный плавкий предохранитель от КЗ, блок питания 500mA

TDP414VP - Концентратор видеосигналоов, пассивный. Объединяет 4 видеосигнала (RJ45) для передачи по кабелю витой пары CAT5 (RJ45) на расстояние: цветной видеосигнал - до 400 м, черно-белый - до 600 м. Возможность передачи напряжения питания от блока питания (2 клеммы) на видеокамеры (в паре с TTP111VP) на расстояние до 50 м. Встроенный предохранитель от КЗ. В комплекте блок питания 12В, 1.5 A. Рабочая температура -40...+55°C.

Основные особенности TDP414VP:

• Обеспечивает передачу в режиме реального времени монохромного видеосигнала на расстояние до 600 м, а цветного видеосигнала – до 400 метров.
• При использовании с активным приемником типа TTA111VH, TTA111(V)AV, TTA414VR,TPA008,TPA016 расстояние передачи увеличивается до 1 км.
• Пассивный, не требует подключения питания
• Обеспечивает стабильный режим передачи видеосигнала устройствами серии TTP111VH, TTP414VH, особенно при их установке со стороны приемника, что усиливает помехозащиту системы.
• Исключает применение коаксиального кабеля
• До нескольких устройств серии TTP111 могут работать в 1U стойке с мультиканальной панелью приемника TTP016, TPA008 и TPA016

Преимущества TDP414VP:

• При передаче на расстояние 200м (RG59) происходит потеря видеосигнала и ухудшение изображения. Применение пассивных приемопередатчиков V1electronics обеспечивает надежную передачу цветного сигнала на расстояние 300 метров и черно-белого – 600 метров, а при использовании активных приемопередатчиков расстояние передачи увеличивается до 1, 2.4 км
• Монтаж кабеля категории 5 (наполовину более дешевого, нежели коаксиальный) намного проще, чем монтаж коаксиального кабеля.

Схема подключения:
