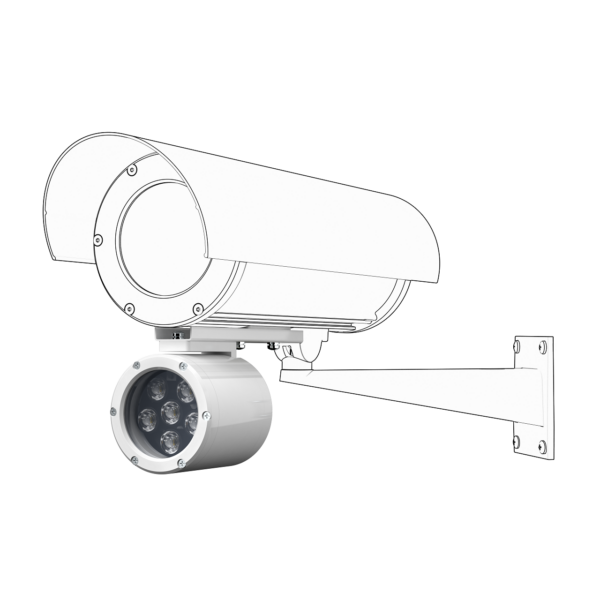

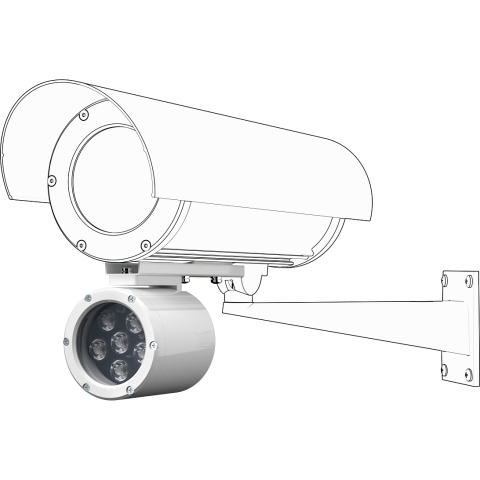

ПИПН-25/45 ВБ исп.88 А Прожектор инфракрасный периметровый
- Производитель: Тахион
- Код товара: 477-526
Прожектор инфракрасный периметровый взрывозащищенный предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Предельная дальность с освещенностью 1лк до 50м. Угол освещения 45°. Порог включения, лк 10 ± 5. Длина волны, нм 850. Напряжение питания 12VDC. Потребляемая мощность (режим освещения/ждущий режим) 6,5 Вт/0,25Вт, при включенном обогреве 3Вт-9,5Вт/3,25Вт. Диапазон рабочих температур -60° +50°С. Степень защиты IP66/IP68. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X.
Описание и функционал
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
- включения/выключения от встроенного датчика освещённости;
- включения/выключения «по команде» реле сигнализации и т.п.;
- внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции);
- «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.
- от переполюсовки;
- аварийное отключение входного напряжения при достижении температуры оболочки термокожуха +70 ºС.
Внимание! При использовании инфракрасных прожекторов в паре с цветными телевизионными камерами, необходимо убедиться, что такие камеры и их объективы не имеют встроенного фильтра, отсекающего инфракрасный спектр, либо такой фильтр автоматически удаляется при работе камеры в ночное время (режим «ночь»).
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Дальность с ТВ камерой с чувств. 0,005 лк*, м | 50; 25; 20 |
| Предельная дальность с освещенностью 1 лк, м | 70; 35; 30 |
| Угол освещения | 20°; 45°; 60° |
| Напряжение питания, В DC | 12–24, Passive PoE (24 В); 12 2) |
| Мощность потребления | 3,3; 3,3 / 6,3 (обогрев 3 Вт) |
| Порог включения | 10 ± 5 |
| Длина волны, нм | 850 |
| Длина кабеля питания./управления (4х0.5 мм²), м | 1 |
| Максимальная длина кабеля управления*** (рисунок 2 в), м, не более | 300 |
| Диапазон температуры окружающей среды при эксплуатации | -40 … +50; -60 … +50 |
| Влажность воздуха при +25 °С, % | до 100 |
| Габаритные размеры | см. рисунок |
| Масса с упаковкой, кг, не более | 1,0 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002 4) |
| Режим работы | круглосуточный |
| Дальность и линии связи | 1) Под дальностью обнаружения человека понимается расстояние, на котором возможно определение наличия фигуры человека в поле зрения камеры. |
| 2) При напряжении на входе прожектора менее | 12 В дальность не будет соответствовать заявленным характеристикам. |
| 3) Под заказ возможно изготовление ПИП-хх/уу ВБ исп.88 А с напряжением питания | 24 В DC ± 10 % (комплект модификации 024, см. гарантийный талон) |
| 4) Кабель UTP | 2х0,22 в комплект поставки не входит. |
| Цвет покрытия — примечание | 5) Другой цвет покрытия по отдельной заявке. |
| Единица измерения | 1 шт |
| Габариты | 260x78x103 мм |
| Масса изделия | 1.00 кг |
| Дальность | 25 |
| Угол обзора | 45 |
| Длина волны | 35 |
| Потребление | 0.9 А |
| Напряжение питания | 12 VDC/24 VAC |
| Минимальная рабочая температура | -40 |
| Максимальная рабочая температура | +50 |
| Цвет корпуса | Белый |
| Режим день/ночь | Прожектор инфракрасный периметровый взрывозащищенный ПИП-25/45 ВБ исп.88 А предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте, в составе систем видеонаблюдения совместно с видеокамерами «день/ночь». |
| Температурный диапазон | Прожектор выполнен в термокожухе ТГБ-4М Ex IIC исп.88 из алюминиевого сплава по ГОСТ 31610.0 (IEC 60079 0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. |
| Технические условия | Изделия выпускаются по техническим условиям ТУ 26.30.50-081-31006686-2019. |
| Соответствие стандартам | - техническим требованиям – ГОСТ Р 51558 |
| Соответствие стандартам — особенности | - требованиям безопасности – ГОСТ Р МЭК 60065 |
| Соответствие стандартам — особенности | - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0 |
| Климатическое исполнение | - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150 |
| Соответствие стандартам — особенности | - степени защиты – IP66/IP68 по ГОСТ 14254. |
| 1. | Прожектор инфракрасный периметровый взрывозащищенный; 1 шт. |
| 2. | Кронштейн КТ-220 (поставляется по отдельной заявке); 1 шт. |
| 3. | Кабель питания/управления (4х0.5мм² L=1 м, другая длина по отдельной заявке); 1 шт. |
| Шарнир | 1 шт. |
| 4.1 | Гайка болта фиксации шарнира; 1 шт. |
| 4.2 | Винты крепления шарнира; 2 шт. |
| 5. | Основание прожектора; 1 шт. |
| 6. | Болт заземления; 1 шт. |
| 7. | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм); 1 шт. |
| 8. | Скоба (для крепления к видеокамере в термокожухе ТГБ-4Г Ex IIC или ТГБ-4М Ex IIC); 1 шт. |
| 9. | Сегмент (для крепления к видеокамере в термокожухе ТГБ-4Г Ex IIC); 1 шт. |
| 10. | Винт М5х10; 2 шт. |
| 11. | Винт М5х20; 2 шт. |
| 12. | Шайба стопорная 5; 4 шт. |
| 13. | Шайба 5; 4 шт. |
| 14. | Гайка М5; 2 шт. |
