TLN-HiKMDA2+RLN-HiKMDA2 Комплект для передачи HDMI, USB, аудио, RS232

Комплект для передачи HDMI, USB, аудио, RS232 и ИК управления по сети Ethernet. Расстояние передачи точка-точка до 190м. Порты USB приемника предназначены только для подключения клавиатуры и мыши. Стандарт видеосжатия H.264(AVC). Разрешение до 1920x1080(60Гц), 36бит. Поддержка HDMI 1.3, HDCP 1.2. Возможность подключения дополнительных приёмников RLN-HiKMDA2 в режиме multicast. Возможность работы в режиме многоточка-многоточка. Передатчик: Вх.-HDMI(A)/Роз.2,1х5мм(DC12V)/USB(A)/TRS3,5мм(Audio IN)/TGR(RS232). Вых.-RJ45/TRS3.5(ИК)/HDMI(A).Приёмник:Вх.-USB(A)x2/RJ45/TRS3.5мм(ИК)/Роз.2,1х5мм(DC12V). Вых. -TRS3,5мм(Audio OUT)/TGR(RS232)/HDMI(A).В комплекте БП DC12V(1А)-2шт, HDMI кабель, USB кабель, ИК излучатель, ИК приёмник, кабель RS232 (2шт), аудио кабель. Размеры каждого устройства (ШxВxГ):150x30x64мм. Вес каждого устройства: 0,3 кг. Рабочая температура -15…+55°С.

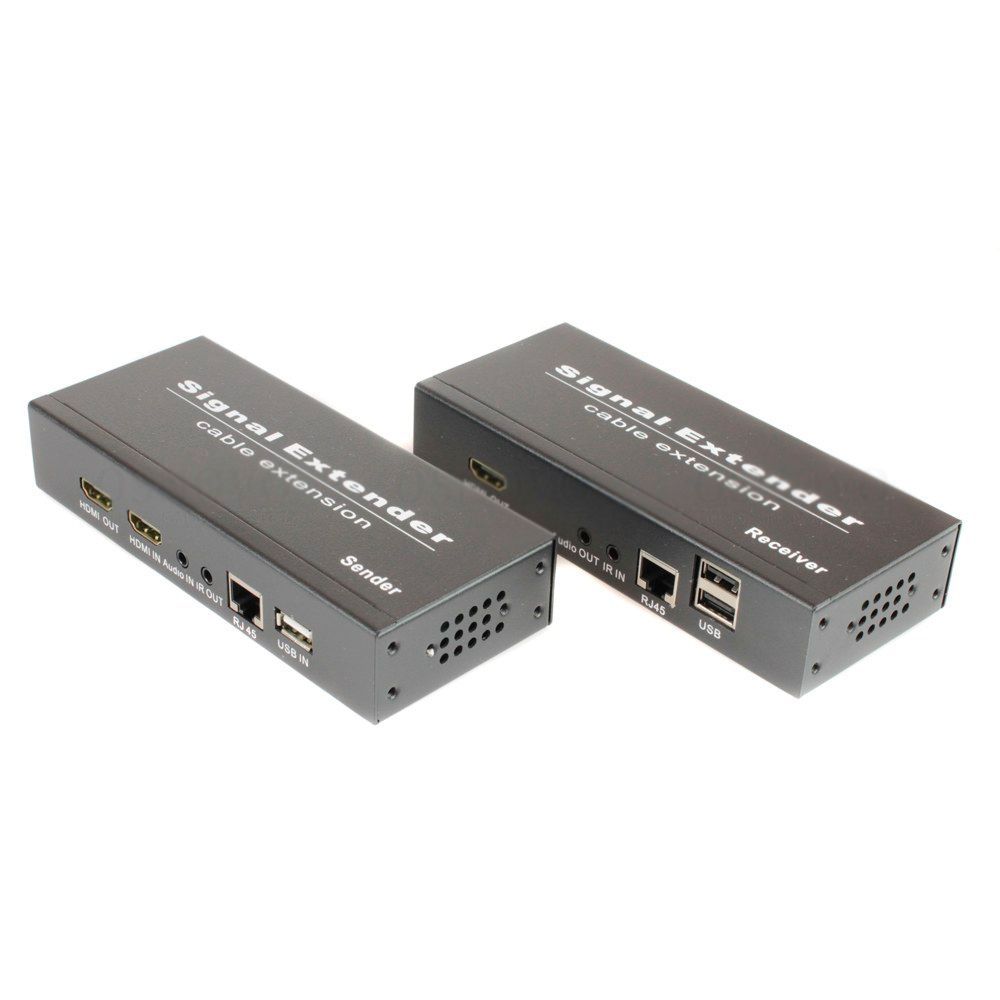

Комплект TLN-HiKMDA2+RLN-HiKMDA2 предназначен для передачи HDMI, 2хUSB (клавиатура+мышь), ИК управления, сигналов интерфейса RS-232 и аудио по сети Ethernet. Комплект состоит из передатчика TLN-HiKMDA2 и приемника RLN-HiKMDA2.

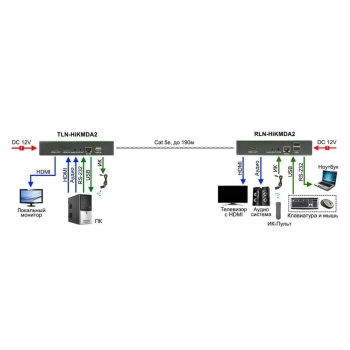

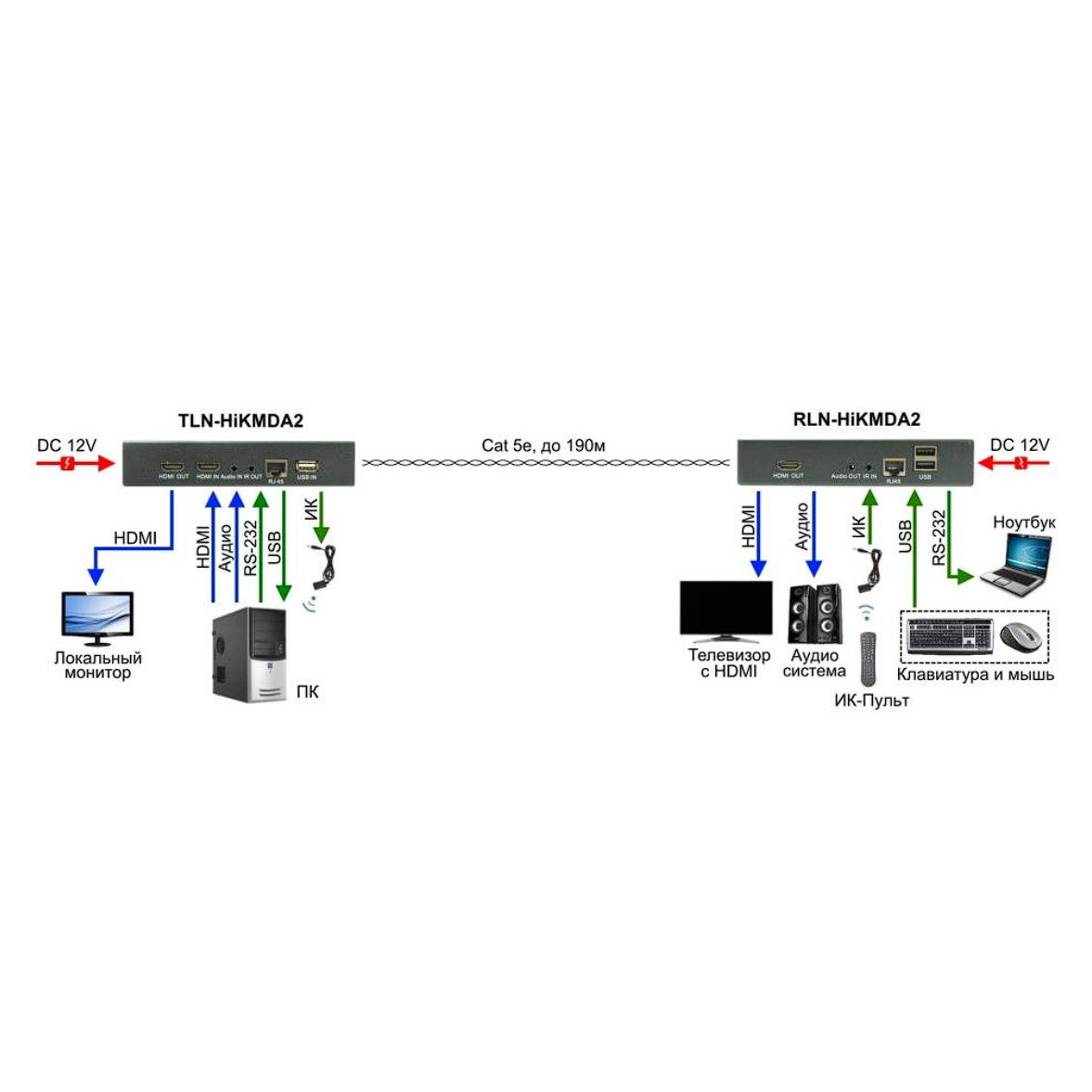

Расстояние передачи HDMI в режиме «точка-точка» – до 190м. Предусмотрена возможность увеличения расстояния передачи с помощью Ethernet коммутаторов и удлинителей.
Максимальное разрешение HDMI – до 1080p (1920x1080, 60Гц, 36 бит, прогрессивная развертка). Поддержка HDMI 1.3 и HDCP 1.2.
Комплект поддерживает передачу аудиоканала по HDMI кабелю вместе с видеосигналом. Поддерживаемые форматы Audio – DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.
В комплекте TLN-HiKMDA2+RLN-HiKMDA2 помимо стандартного подключения «точка-точка» реализована поддержка подключения в двух дополнительных режимах:

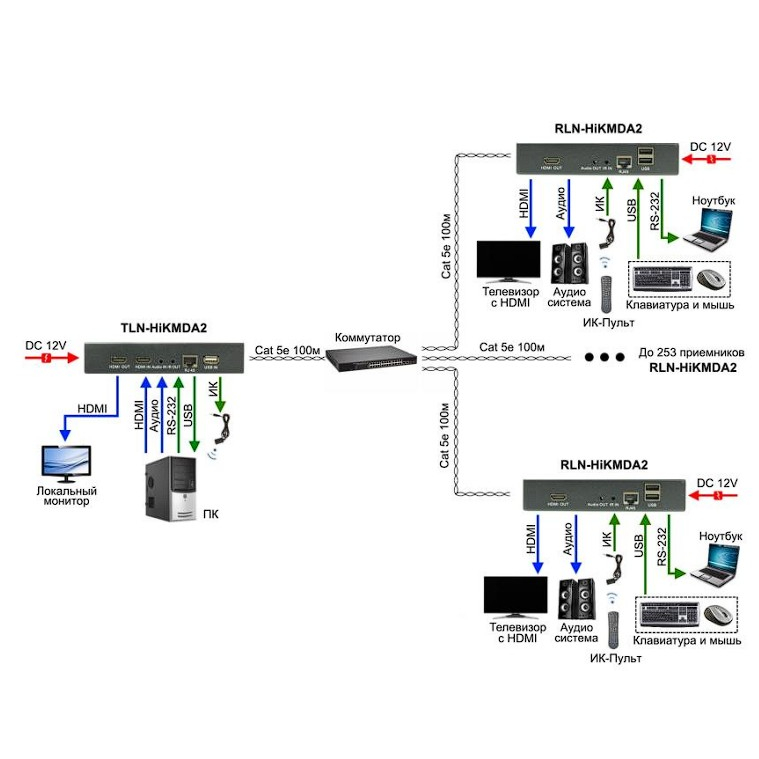

• «Точка-многоточка» – к одному передатчику TLN-HiKMDA2 возможно подключить несколько дополнительных приемников RLN-HiKMDA2 (для корректной работы требуется FE коммутатор (100 Мбит/с)). Количество дополнительных приемников зависит от пропускной способности сети и используемого сетевого оборудования).

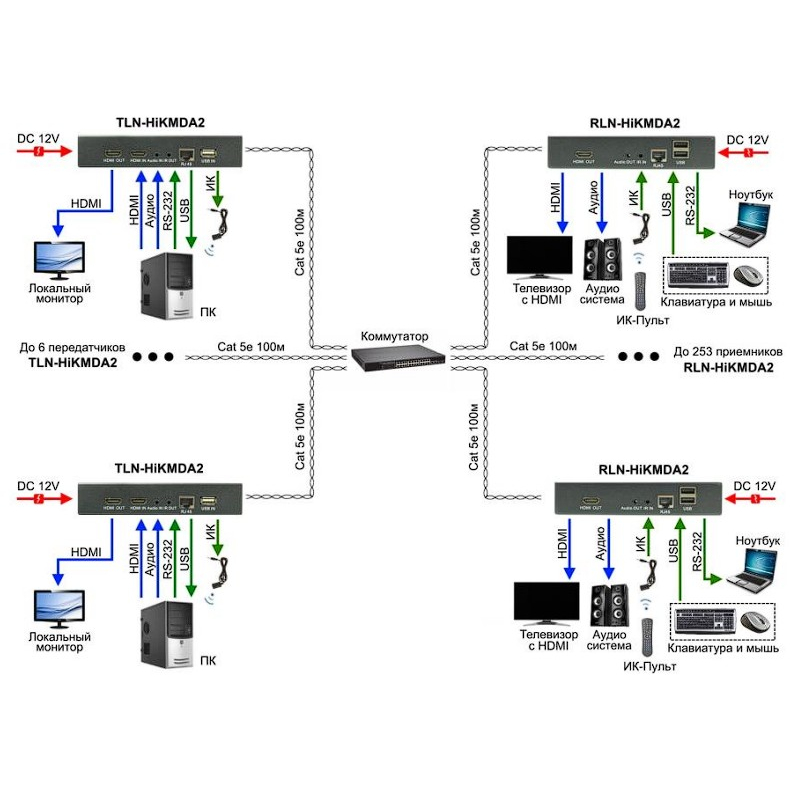

• «Многоточка-многоточка» – к нескольким передатчикам (до 6 шт.) можно подключать несколько дополнительных приемников RLN-HiKMDA2 (для корректной работы требуется FE коммутатор (100 Мбит/с)). Количество дополнительных приемников зависит от пропускной способности сети и используемого сетевого оборудования).

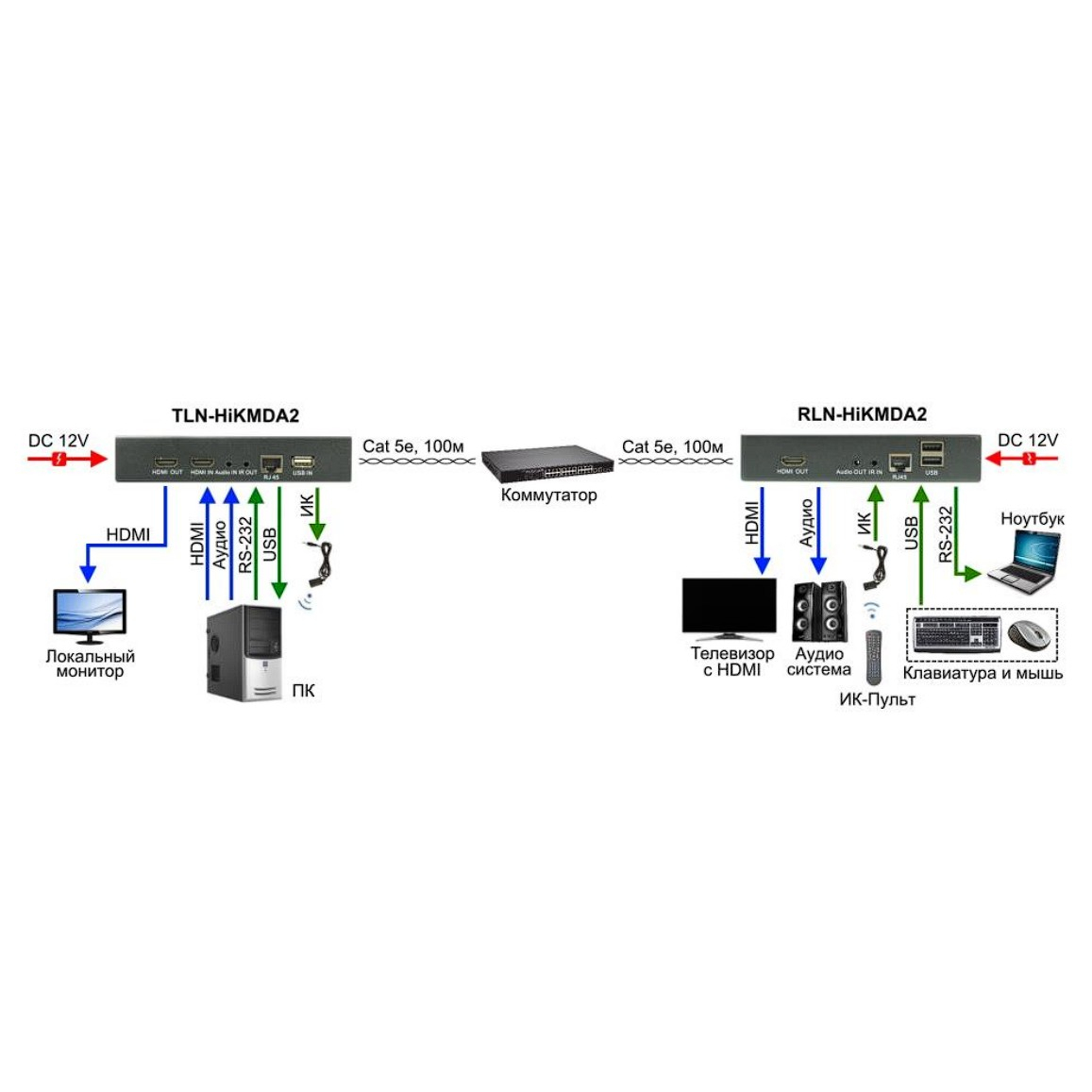

Для работы в сети Ethernet в режиме подключения «точкаточка» передатчик и приемники используют MAC адреса и не требуют дополнительной настройки.
Для работы в режимах «точка-многоточка» и «многоточкамноготочка» настоятельно рекомендуется выделить отдельную физическую сеть или VLAN (виртуальную сеть) на коммутаторе.

В комплекте TLN-HiKMDA2+RLN-HiKMDA2 предусмотрена возможность передавать USB сигналы от клавиатуры и мыши (есть поддержка беспроводных USB устройств). Дополнительно реализована поддержка передачи сигналов ИК управления, сигналов интерфейса RS-232 и аудиоканала (аналоговый сигнал), что может понадобиться для соединения с удаленным устройством-источником HDMI.
Комплект TLN-HiKMDA2+RLN-HiKMDA2 с успехом может быть использован в самых различных проектах, где требуется осуществить управление удаленными HDMI устройствами, получить изображение с них на большом расстоянии (например, видеорегистратором с HDMI выходом в системе видеонаблюдения и т.д.).

Основные особенности:

• Расстояние передачи сигналов режиме «точка-точка» – до 190м;
• Расстояние передачи сигналов по сети Ethernet – неограниченно (с использованием сетевых FE коммутаторов или удлинителей 100 Мбит/с);
• Высокое качество изображения (используется видеокодек H.264(AVC));
• Максимальное разрешение HDMI – до (1920x1080, 60Гц, 36бит, прогрессивная развертка);
• Поддержка HDMI 1.3 с защитой HDCP 1.2;
• Поддержка передачи аудио: DTS/HD/Dolby trueHD/LPCM7.1/DTS/ Dolby-AC3/DSD;
• Поддержка передачи сигналов USB-клавиатуры, мыши (в том числе беспроводных устройств);
• Поддержка передачи ИК-управления, аудио, сигналов RS-232;
• Максимальное количество передатчиков TLN-HiKMDA2 в сети Ethernet (на базе FE коммутатора) – до 6 шт;
• Максимальное количество приемников RLN-HiKMDA2 в сети Ethernet (на базе управляемого коммутатора) – до 253 шт.

Технические характеристики:

• Назначение: Комплект (передатчик и приемник)
• Оборудование для видеостен: -
• Расстояние передачи (макс.) (м): 190
• Версия HDMI: 1.3
• Разрешение (макс.): 1080p
• Частота кадров при максимальном разрешении (Гц): 60
• Аудио: по HDMI (DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD), линейный выход (Audio in/OUT)
• ИК: да
• USB: да
• RS232: да
• Подключение: TLN-HiKMDA2: HDMI(A) (вх.)х1; HDMI(A) (вых.)х1; TRS 3,5мм (ИК)х1; TRS 3,5мм (audio)х1; RJ45х1; USB(A)x1; DC5.5мм (розетка); 3pin (RS232)x1. RLN-HiKM2: HDMI(A) (вых.)х1; TRS 3,5мм (ИК)х1; TRS 3,5мм (audio)х1; RJ45х1; USB(A)x2; DC5.5мм (розетка)x1
• Питание: БП AC230V/DC12V
• Рабочая температура: -15...+55°С
• Размеры (ШхВхГ) (мм): TLN-HiKMDA2: 150 х 30 х 64; RLN-HiKMDA2: 150 х 30 х 64
• Вес нетто (кг): 0,6
• Дополнительно: В выделенной гигабитной сети могут работать до 253 приемников и до 6 передатчиков. Для передачи сигнала используется компрессия Н.264.
