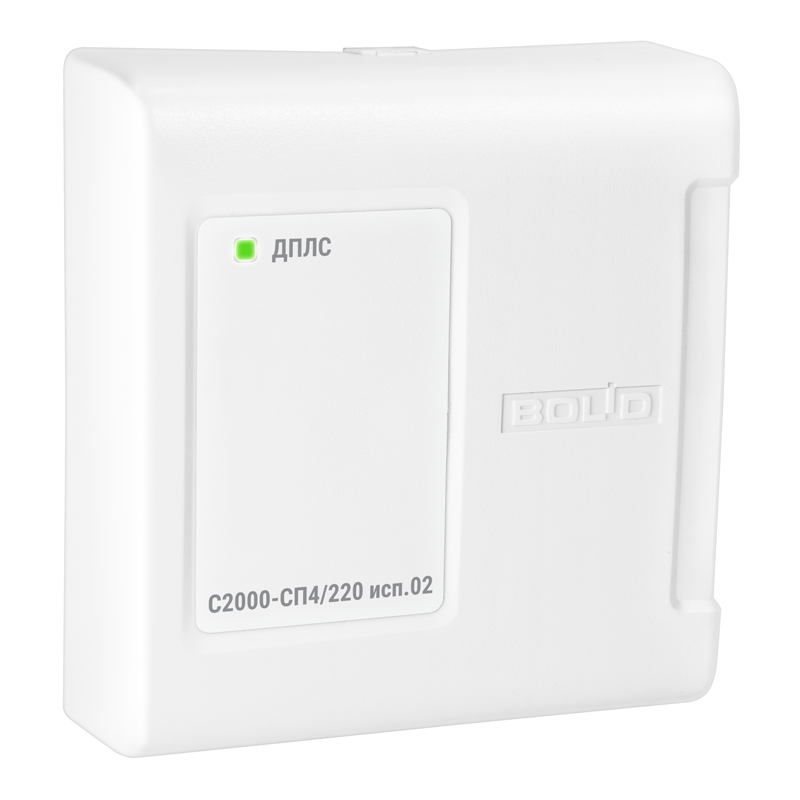

С2000-СП4/220 исп.02 Блок сигнально-пусковой с встроенным изолятором

  • Производитель: Болид
  • Код товара: 483-665
2-015-212-180 Болид
754 просмотра
2773.91 ₽
Рекомендованная цена
2 663 ₽
Интернет-цена
2 561
Цена для B2B партнеров
В наличии
Склад поставщика: 10 шт
Оставить отзыв
  • Характеристики

Блок сигнально-пусковой с встроенным изолятором короткого замыкания ДПЛС для управления приводами малой мощности, 2 релейных вых.с контрол., U-коммут.250 В, I-коммут.500 мА, 2 контролируемых концевых выключателя, U-пит.8…12 В (по ДПЛС), I-потр.1.5 мА, IP40, t-раб.-30…+55°C, 106х109х42 мм

Основные особенности:

  • 2 реле с контролем цепей нагрузки
  • 2 цепи контроля концевых выключателей клапана
  • Совместим с контроллерами типа «С2000-КДЛ», до 25 блоков в ДПЛС
  • 5 варианта исполнения блока:
    • «С2000-СП4/24» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока)
    • «С2000-СП4/24 исп.01» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС
    • «С2000-СП4/220» для рабочего напряжения приводов 220 В переменного тока
    • «С2000-СП4/220 исп.01» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС
    • «С2000-СП4/220 исп.02» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС, для управления приводами малой мощности
  • Программируемая логика управления реле от «С2000М», ППКУП «Сириус»
  • Контроль исправности подключаемых цепей
  • Электропитание электронной части блока по ДПЛС
  • Электропитание силовой части блока от источника 12-24 В или 220 В (зависит от исполнения блока)
  • Гальваническая развязка силовых выходов от ДПЛС
  • Подключение кнопки тестирования (опционально)
  • Установка в помещениях с температурой от минус 30 до +55 °С

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество выходов 2
Контроль цепей нагрузки «С2000-СП4/24»
«С2000-СП4/24 исп.01»
«С2000-СП4/220»
«С2000-СП4/220 исп.01»		 короткое замыкание, обрыв
«С2000-СП4/220 исп.02» обрыв
Электропитание силовой части блока «С2000-СП4/24»
«С2000-СП4/24 исп.01»		 от 10,2 В до 28,4 В
«С2000-СП4/220»
«С2000-СП4/220 исп.01»
«С2000-СП4/220 исп.02»		 230 В ±10% переменного тока
Максимальный коммутируемый ток одного реле «С2000-СП4/24»
«С2000-СП4/24 исп.01»		 3 А
«С2000-СП4/220»
«С2000-СП4/220 исп.01»		 3 А
«С2000-СП4/220 исп.02» 0,5 А
Коммутируемое напряжение (от источника питания блока) «С2000-СП4/24»
«С2000-СП4/24 исп.01»		 от 10,2 В до 28,4 В
«С2000-СП4/220»
«С2000-СП4/220 исп.01»
«С2000-СП4/220 исп.02»		 230 В ±10% переменного тока
Максимальный ток контроля исправности цепей 1,5 мА
Количество контролируемых зон 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
Потребляемый ток от линии ДПЛС не более 1,5 мА
Потребляемый ток от линии ДПЛС да
Рабочий диапазон температур от минус 30 до +55°C
Относительная влажность до 93% при +40°C
Степень защиты корпуса IР40
Габаритные размеры «С2000-СП4/24»
«С2000-СП4/24 исп.01»
«С2000-СП4/220»
«С2000-СП4/220 исп.01»		 156х107х39 мм
«С2000-СП4/220 исп.02» 102x107x39 мм
Средний срок службы 10 лет
Программирование программа UProg.exe
Тип монтажа настенный навесной или на DIN-рейку
Характеристики:
  • Тип адресного устройства: Блок сигнально-пусковой
  • Производитель: Болид
  • Артикул производителя: 2-015-212-180
